h) Kapazitätsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen
sind.
Beachten Sie bei Elektrolyt-Kondensatoren unbedingt die Polarität.
1. Schalten Sie das DMM ein und wählen den Messbereich „
2. Stecken Sie die rote Messleitung in die °CHzVΩ-
Messbuchse (7), die schwarze Messleitung in die COM-
Messbuchse (8) (Abb. 8).
3. Im Display erscheint die Einheit „nF".
Aufgrund des empfindlichen Messeingangs kann es bei
„offenen" Messleitungen zu einer Wertanzeige im Display
kommen. Durch Drücken der REL/PC (Log/◄)-Taste (10c)
wird die Anzeige auf „0" gesetzt. Der Grundwert (Rel-
Differenz) wird neben dem Delta-Symbol
Die Autorange-Funktion wird deaktiviert.
4. Verbinden Sie nun die beiden Messspitzen (rot = Pluspol/
schwarz = Minuspol) mit dem Messobjekt (Kondensator).
Im Display wird nach einer kurzen Zeit die Kapazität
angezeigt. Warten Sie, bis sich die Anzeige stabilisiert hat.
Bei Kapazitäten >400 μF kann dies einige Sekunden dauern.
5. Sobald „OL" (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich
überschritten.
6. Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
".
angezeigt.

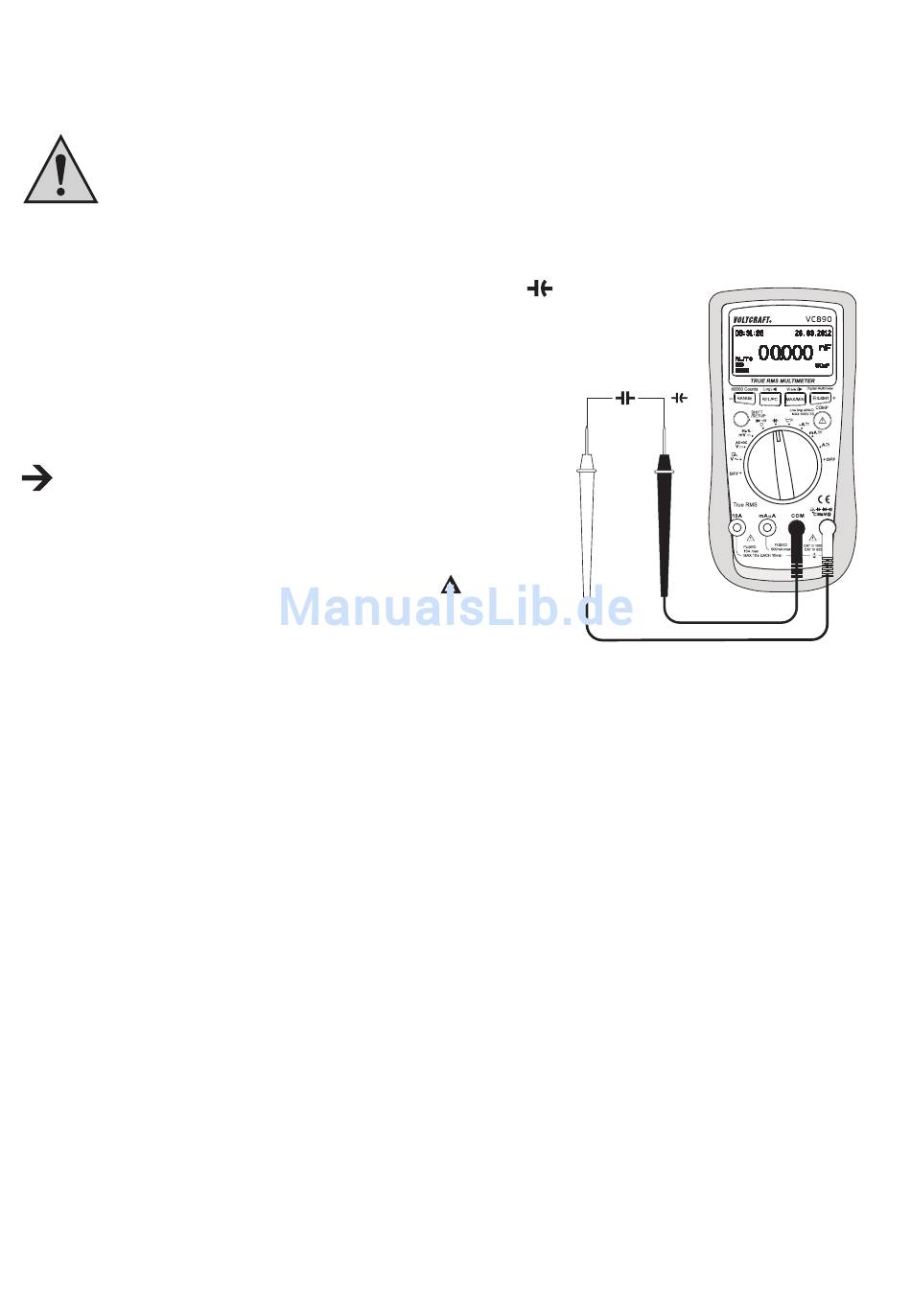

Abb. 8
