Registerkarte Explorer
Unter der Registerkarte Matcher stehen Ihnen 2 Menüpunkte zur Verfügung. In diesem
Abschnitt werden die Menüpunkte im Detail erläutert.
Menüpunkt Line
Unter dem Menüpunkt Line können Sie den x- und z-Toleranzbereich des Sensors einstellen.
Der Toleranzbereich gibt an, um welchen Wert sich das zu erkennende Höhenprofil innerhalb
des Auswertebereichs verschieben darf.

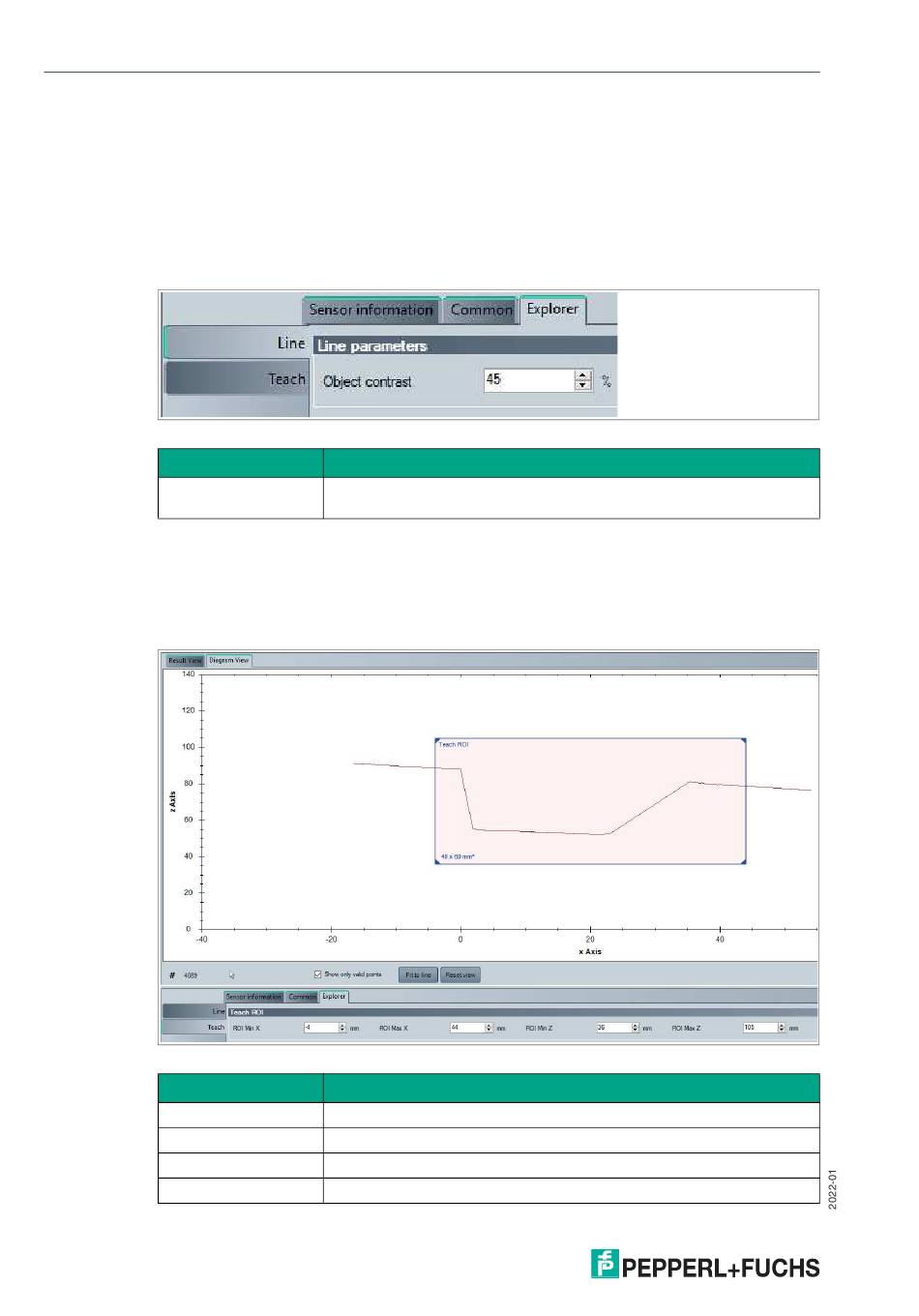

Abbildung 6.24 Menüpunkt Match
Bezeichnung
Object contrast
Menüpunkt Teach
Der Menüpunkt Teach wird zur Einstellung der Belichtungszeit genutzt. Der benötigte Einlern-
bereich "Teach ROI" wird anhand des Linienprofils unter der Registerkarte "Diagram View" ein-
gestellt. Die Koordinaten der x- und z-Achse werden im Anzeigefeld unterhalb der Grafik
dargestellt.
Abbildung 6.25 Menüpunkt Teach
Bezeichnung
ROI Min X
ROI Max X
ROI Min Z
ROI Max Z
66
Funktion
Kontrastschwelle, die für die Erkennung der Laserlinie auf dem Objekt
benutzt wird.
Funktion
der kleinste Wert auf der x-Achse
der größte Wert auf der x-Achse
der kleinste Wert auf der z-Achse
der größte Wert auf der z-Achse
