Gerätedaten
Der Bereich Gerätedaten (Device data) zeigt den angeschlossenen Gerätetyp die Firmwarever-
sion und die MAC-Adresse an.
x.xx.x.-xxx.xx+xxxx.xxxxxxxx+xxxxx...
xx-xx-xx-xx-xx-xx

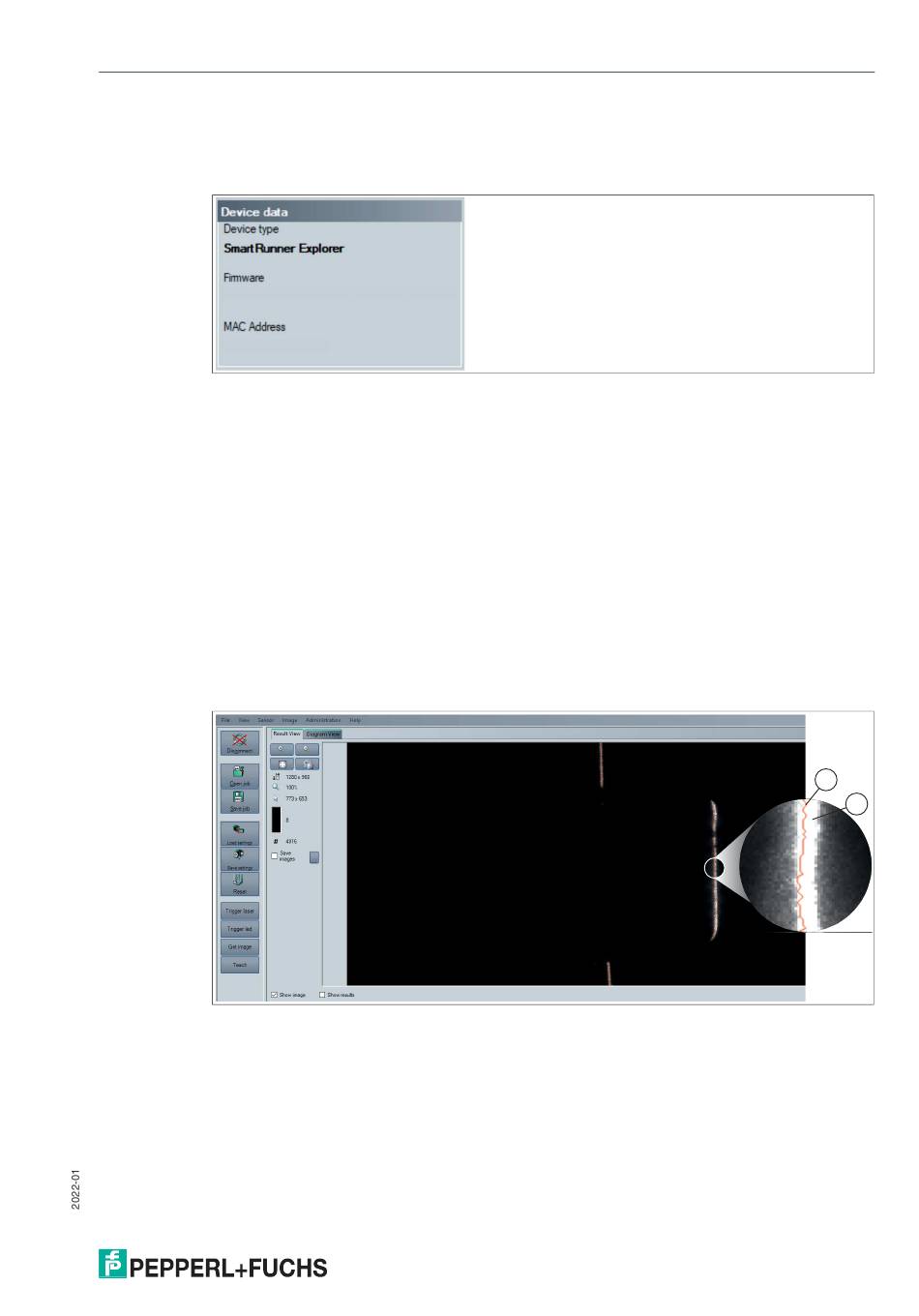

Abbildung 6.10 Gerätedaten
6.6
Bild- und Linienanzeige
In der Bild- und Linienanzeige können Sie Aufnahmen auswerten. Durch die Analyse der auf-
genommenen Profilform ist eine qualitative Aussage über das Messergebnis möglich. So kön-
nen zum Beispiel störende Reflexionen erkannt und eliminiert werden. Des Weiteren gilt der
Zusammenhang zwischen Belichtungszeit und Bildschärfe. Eine korrekte Belichtung ist abhän-
gig von der Helligkeit des Profils und der einfallenden Lichtmenge. Eine zu kurze Belichtungs-
zeit führt zu unterbelichteten (zu dunklen) Bildern, eine zu lange zu überbelichteten Bildern.
Um Fehler bei der Aufnahme zu vermeiden, stehen Ihnen unterschiedliche Möglichkeiten die
aufgenommenen Daten anzuzeigen und anschließend zu korrigieren.
Result View - Linienbild
Unter der Registerkarte Result View können Sie das aktuell aufgenommene Bild inklusive des
Höhenprofils öffnen. Dazu müssen Sie in der Symbolleiste die Schaltflächen Trigger laser
anklicken.
Abbildung 6.11 Linienbild
1
In roter Farbe wird die gefundene Linie dargestellt.
2
In weißer Farbe wird die Laserbeleuchtung dargestellt.
1
2
57
