SmartRunner Explorer
Software Vision Configurator
6.2

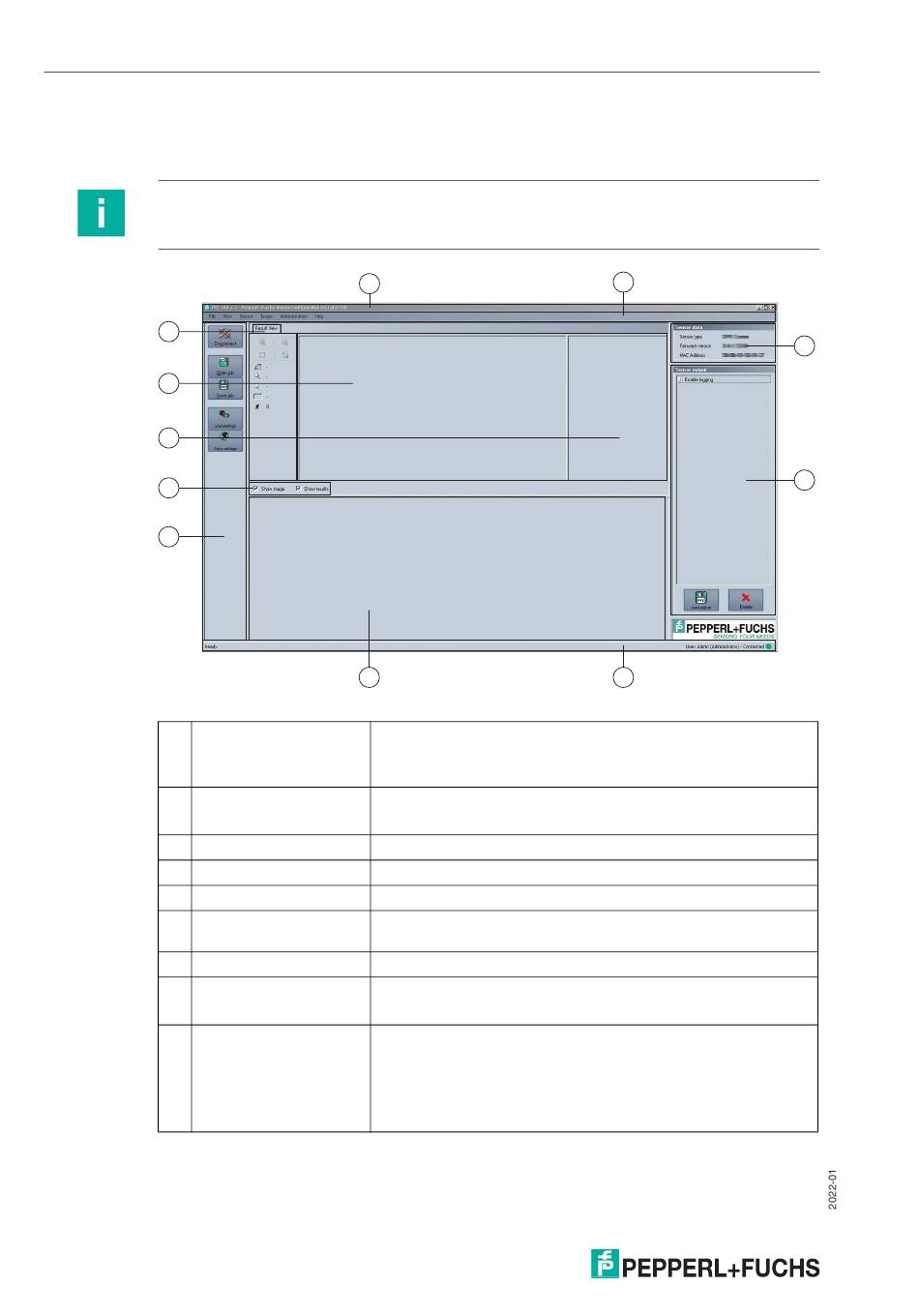

Aufbau des Anwendungsfensters
Nach erfolgreichem Login öffnet sich der Anwendungsbildschirm.
Hinweis!
Die einzelnen Funktionen sind abhängig vom angeschlossenen Sensortyp und aktueller
Berechtigungsstufe und sind somit nicht immer alle sichtbar.
11
10
9
8
7
Die Software ist analog zu den meisten Windows-Applikationen aufgebaut.
1
Titelleiste
2
Menüleiste
3
Maske Sensor data
4
Maske Sensor output
5
Statusleiste
6
Parametrierbereich
7
Symbolleiste
8
Kontrollkästchen
9
Ergebnisbereich
50
1
6
•
Zeigt die IP-Adresse, die Softwarebezeichnung und die Versions-
nummer an
•
enthält die Schaltflächen Minimieren / Maximieren / Schließen
•
zeigt alle Menüs des Programms an
•
dient als Übersicht und Navigation
•
zeigt die Sensordaten des angeschlossenen Sensors an
•
zeigt die Loganzeige an
•
zeigt die Statusinformationen zur Anwendung
•
enthält die sensorspezifischen Parameter, die Sie einstellen kön-
nen
•
enthält symbolische Schaltflächen als Erweiterung zum Menü
•
Show images: Aktiviert oder deaktiviert die Bildanzeige
•
Show results: Aktiviert oder deaktiviert den Ergebnisbereich
•
zeigt Ergebnisinformationen des Sensors
•
Es können abhängig vom angeschlossenen Sensor unterschied-
lich viele Registerkarten angezeigt werden.
•
Dieses Feld kann mit dem Punkt Show results aktiviert oder
deaktiviert werden
2
5
3
4
