SmartRunner Explorer
Software Vision Configurator
Diagram View
Unter der Registerkarte Diagram View können Sie die grafische Darstellung der Ergebnisda-
ten (Höhenprofil) öffnen. Dazu müssen Sie in der Symbolleiste die Schaltflächen Trigger laser
anklicken. Anschließend kann über die Registerkarte Diagram View die grafische Darstellung
abgerufen werden.

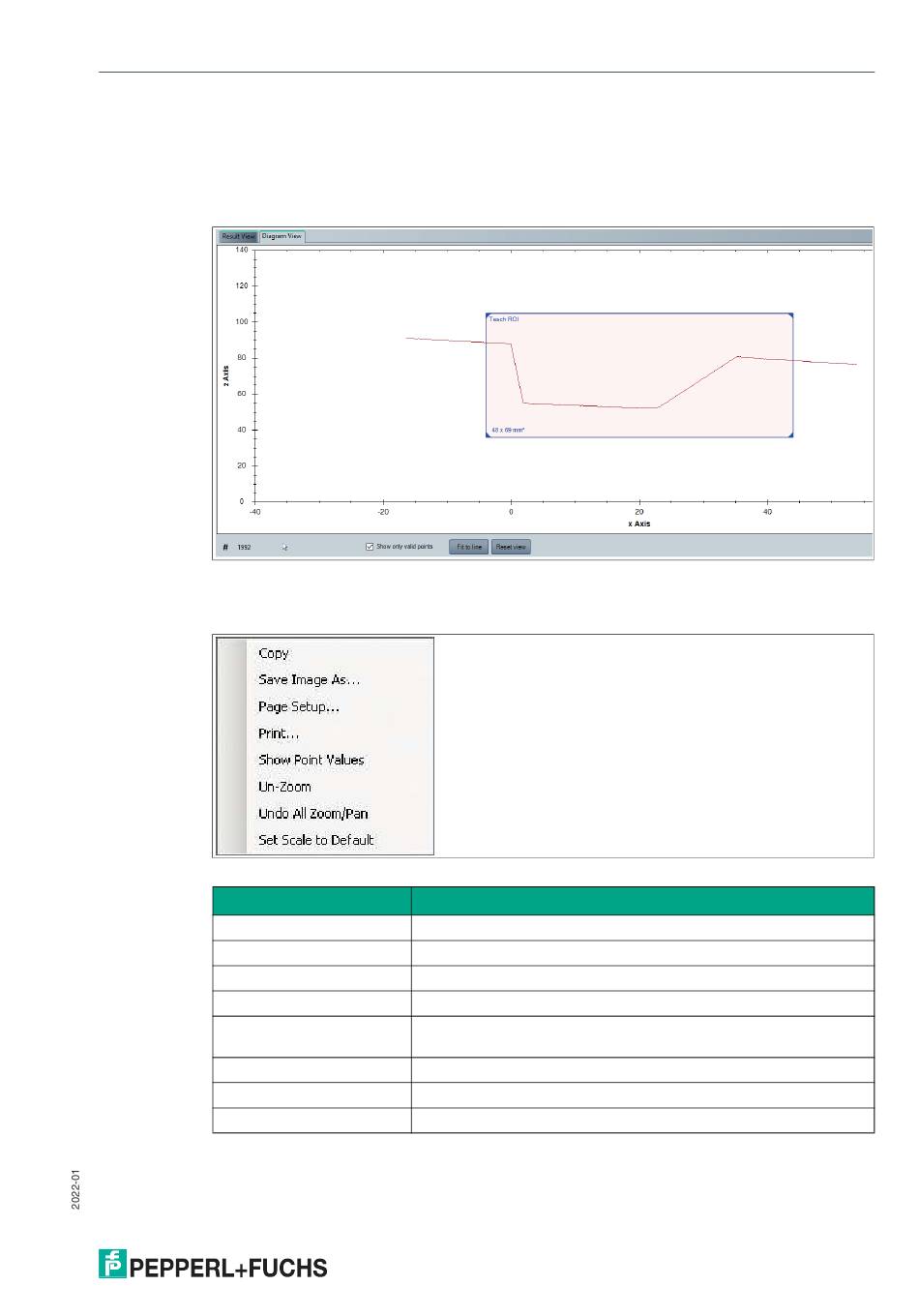

Abbildung 6.16 Diagram View
Durch Betätigen der rechten Maustaste über die grafische Darstellung erscheint folgendes
Kontextmenü:
Abbildung 6.17 Bildanzeige Diagram View Kontextmenü
Bezeichnung
Copy
Save Image As...
Page Setup...
Print...
Show Point Values
Un-Zoom
Undo All Zoom/Pan
Set Scale to Default
Funktion
Diagramm in Arbeitsspeicher kopieren
Diagramm auf Festplatte speichern
Seiteneinrichtung für die Druckfunktion
Diagramm drucken
Zeigt Werte der diskreten Linienpunkte in Weltkoordinaten [mm]
als Tooltip an.
Letzten Zoomvorgang rückgängig machen
Alle Zoom- und Schwenkvorgänge rückgängig machen
Skaliert den Maßstab anhand der Liniendaten
61
