SmartRunner Explorer
Installation

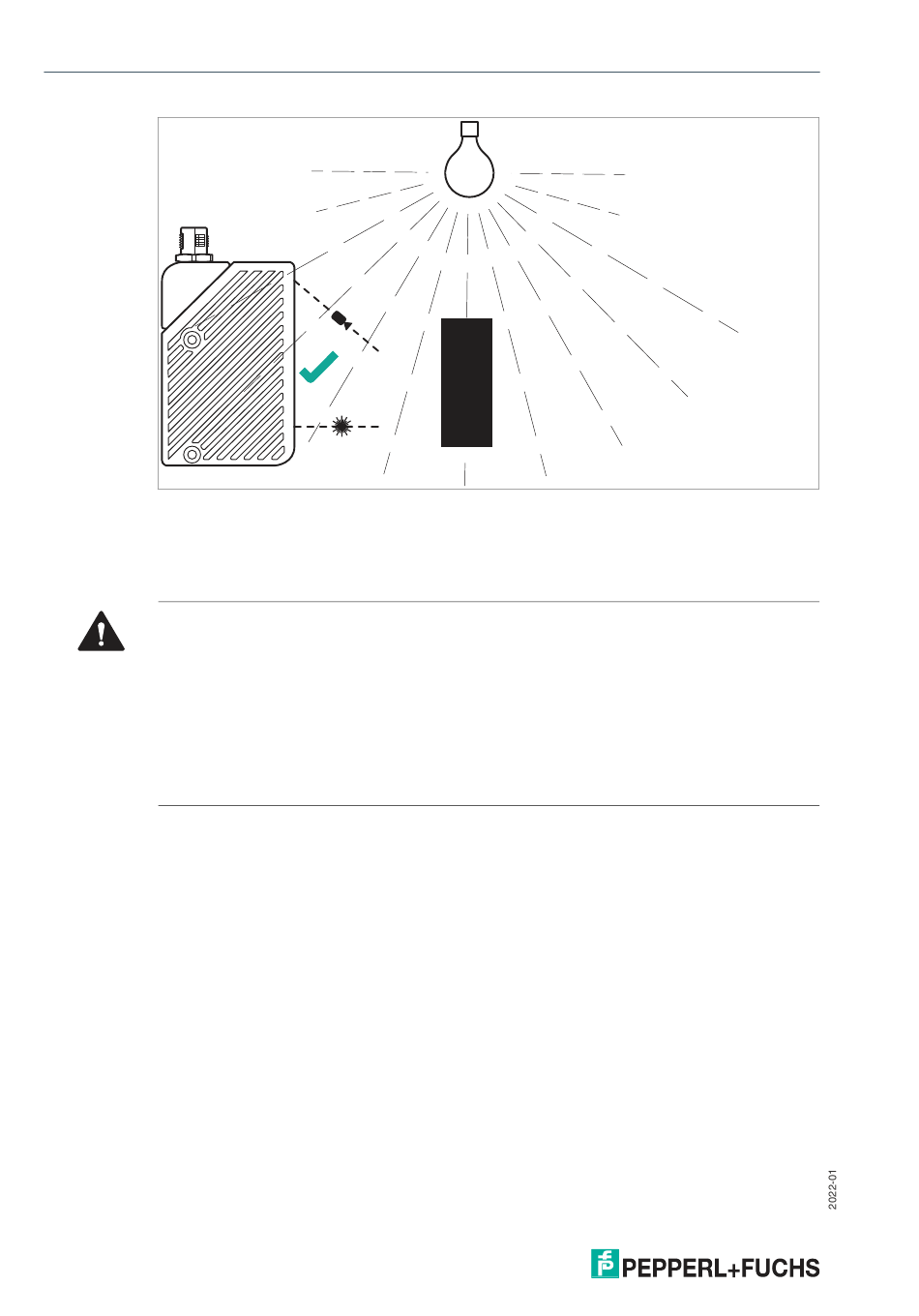

Abbildung 3.3
Die Untergrundfläche muss plan sein, um Gehäuseverzug beim Festziehen zu vermeiden. Wir
empfehlen, die Schrauben mit Federscheiben zu sichern, um einer Dejustierung des Sensors
vorzubeugen. Achten Sie darauf, dass nach der Montage des Sensors noch ausreichend Platz
vorhanden ist, um die Anschlusskabel an den Sensor anzuschliessen
Vorsicht!
Geräteschäden durch unsachgemäße Montage!
Wenn die zulässige Einschraubtiefe und der maximal zulässige Anziehdrehmoment überschrit-
ten werden, können Gerätekomponenten beschädigt werden.
Beachten Sie, dass die Gewinde am Gehäuseboden keine Durchgangsbohrungen sind.
Beachten Sie die zulässige maximale Einschraubtiefe, um Geräteschäden oder eine nicht kor-
rekte Befestigung zu vermeiden.
Überschreiten Sie niemals die maximal zulässige Anziehdrehzahl der Befestigungsschrauben.
Das maximale Anziehdrehmoment der Befestigungsschrauben darf 2 Nm nicht übersteigen.
Befestigung des Gehäuses
Zur einfachen Montage des Sensors in Ihrer Anlage verfügt das Gerät an den beiden Gehäuse-
seiten und am Gehäuseboden über jeweils 2 M4-Gewinde. Daraus ergeben sich 3 verschie-
dene Möglichkeiten den Sensor in Ihrer Anlage zu montieren.
•
Einseitige seitliche Befestigung mit M4-Schrauben: Über die 2 M4-Gewindehülsen, kön-
nen Sie das Gehäuse mit seiner rechten oder linken Seite montieren. Die maximale Ein-
schraubtiefe der M4-Schrauben beträgt 8 mm.
•
Durchgehende seitliche Befestigung mit M3-Schrauben: Die M4-Gewindehülsen sind so
angebracht, dass M3-Schrauben ganz durch das Gehäuse durchgehen. Verwenden Sie 2
ausreichend lange M3-Schrauben mit 2 Kontermuttern, um das Gerät in der Anlage zu
montieren
•
Befestigung an Geräteunterseite mit M4-Schrauben: Über die 2 Gewindehülsen können
Sie das Gehäuse an der Geräteunterseite montieren. Die maximale Einschraubtiefe der
M4-Schrauben beträgt 5 mm.
Positionierung des Sensors
Achten Sie bei der Positionierung des Sensors, dass der Sichtbereich der Kamera nicht durch
Objekte verdeckt wird, die gescannt werden sollen.
20
Ausrichtung richtig
