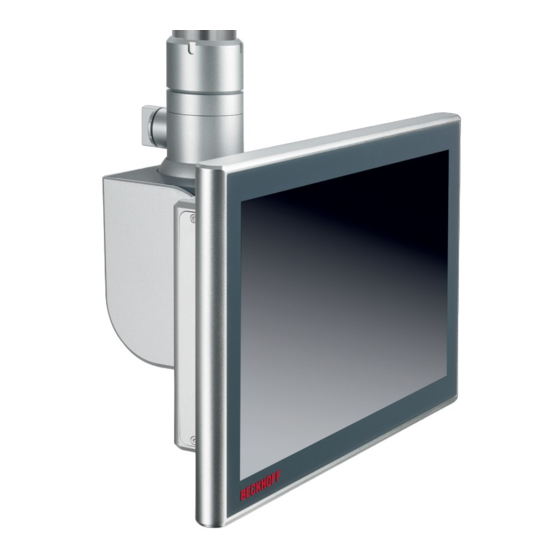

Beckhoff CP37 1600 Serie Handbuch
Multitouch-panel-pc
Vorschau ausblenden
Andere Handbücher für CP37 1600 Serie:
- Handbuch (58 Seiten) ,
- Originalhandbuch (66 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Beckhoff CP37 1600 Serie
Inhaltszusammenfassung für Beckhoff CP37 1600 Serie
- Seite 1 Original-Handbuch | DE CP37xx-1600 Multitouch-Panel-PC 17.10.2023 | Version: 1.8...
-
Seite 3: Inhaltsverzeichnis
4.3.1 Erdung des Panel-PCs..................... 35 4.3.2 Leitungen und Spannungsversorgung anschließen............ 37 Panel-PC ein- und ausschalten....................... 39 5 Beckhoff Device Manager ........................ 40 6 Außerbetriebnahme .......................... 42 Spannungsversorgung und Leitungen trennen ................ 42 Demontage und Entsorgung ...................... 43 7 Instandhaltung............................ 45 Reinigung ............................ - Seite 4 Inhaltsverzeichnis 10 Anhang .............................. 54 10.1 Service und Support........................ 54 10.2 Zulassungen............................ 55 Version: 1.8 CP37xx-1600...
-
Seite 5: Hinweise Zur Dokumentation
Leistungsaufnahme und Verlustleistung zu entnehmen). Aktualität Prüfen Sie, ob Sie die aktuelle und gültige Version des vorliegenden Dokumentes verwenden. Auf der Beckhoff Website finden Sie die jeweils aktuelle Version zum Download. Im Zweifelsfall wenden Sie sich an den technischen Support. Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. -
Seite 6: Zu Ihrer Sicherheit
Haftungsausschluss Im Fall von Nichtbeachtung dieser Dokumentation und damit dem Einsatz der Geräte außerhalb der dokumentierten Betriebsbedingungen, ist Beckhoff von der Haftung ausgeschlossen. Signalwörter Im Folgenden werden die Signalwörter eingeordnet, die in der Dokumentation verwendet werden. Warnung vor Personenschäden GEFAHR Es besteht eine Gefährdung mit hohem Risikograd, die den Tod oder eine schwere Verletzung zur Folge... -
Seite 7: Grundlegende Sicherheitshinweise
Zu Ihrer Sicherheit Grundlegende Sicherheitshinweise Die folgenden Sicherheitshinweise müssen im Umgang mit dem Panel-PC beachtet werden. Anwendungsbedingungen • Setzen Sie das Gerät nicht unter extremen Umgebungsbedingungen ein. • Setzen Sie das Gerät nur dann in explosionsgefährdeten Bereichen ein, wenn es explizit dafür ausgelegt ist. -
Seite 8: Hinweise Zur Informationssicherheit
Zu Ihrer Sicherheit Hinweise zur Informationssicherheit Die Produkte der Beckhoff Automation GmbH & Co. KG (Beckhoff) sind, sofern sie online zu erreichen sind, mit Security-Funktionen ausgestattet, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Trotz der Security-Funktionen sind die Erstellung, Implementierung und ständige Aktualisierung eines ganzheitlichen Security-Konzepts für den Betrieb notwendig, um die jeweilige Anlage,... -
Seite 9: Produktübersicht
Produktübersicht Produktübersicht Mit der Baureihe CP37xx-1600 können Sie Multitouch direkt im Feld nutzen. Die Geräte im robusten Aluminiumgehäuse sind für die Tragarmmontage konzipiert. Durch den Tragarm erfolgt die Anschlusskabelführung. Dank der Prozessoren können Sie den Panel-PC unter anderem für folgende Anwendungen einsetzen: •... -
Seite 10: Abb. 1 Ohne Und Mit Tastererweiterung
Produktübersicht Tastererweiterung Sie haben die Möglichkeit, folgende Panel-PCs ab Werk mit einer entsprechenden Tastererweiterung C9900-G05x zu bestellen: • CP3716-1600 (C9900-G050, C9900-G051) • CP3718-1600 (C9900-G052, C9900-G053) • CP3721-1600 (C9900-G054, C9900-G055) • CP3724-1600 (C9900-G056, C9900-G057) Erläuterungen zur Tastererweiterungen und den Funktionen erhalten Sie in dem Handbuch zur C9900-G05x. Abbildung 1 stellt beispielhaft einen Panel-PC ohne (1) und mit (2) Tastererweiterung gegenüber. -
Seite 11: Aufbau
Produktübersicht Aufbau Abbildung 2 zeigt beispielhaft für alle CP37xx-1600-Varianten den Aufbau des Geräts. Abb. 2: Aufbau Tab. 1: Legende Aufbau CP37xx-1600 Komponente Beschreibung Tragarmrohr Tragarmrohr zur Montage von unten oder oben USB-Schnittstelle unter Schraubkappe Anschluss von Peripheriegeräten Typenschild Angaben zur Ausstattung des Panel-PCs Optionaler Tragarmadapter Adapter zur Montage am Tragarmrohr Display und Touchscreenglas... -
Seite 12: Schnittstellenbeschreibung
Produktübersicht Schnittstellenbeschreibung In der Grundausstattung enthält der Panel-PC die folgenden Schnittstellen: • Spannungsversorgung (X101) • Ethernet RJ45 (X102) • USB Die Spannungsbuchse sowie die Ethernet-Schnittstelle befinden sich auf der Rückseite im Anschlussraum des PCs. Die USB-Schnittstelle befindet sich hinter einer Schraubkappe in der Seitenwand des PCs. Um Zugang zu der USB-Schnittstelle zu erhalten, entfernen Sie die Schraubkappe vom Gehäuse. -
Seite 13: Spannungsversorgung
V) und 6 (24 V) an. Ist der Panel-PC mit einer integrierten unterbrechungsfreien Spannungsversorgung (USV) ausgestattet, kann zusätzlich ein externer Akku an PIN 1 und 2 angeschlossen werden. Dafür stehen Ihnen die beiden Beckhoff-Optionen C9900-U330 und C9900-U332 zur Verfügung. X101 Abb. 4: Spannungsbuchse Pin-Nummerierung... -
Seite 14: Ethernet Rj45
Produktübersicht 3.2.2 Ethernet RJ45 Der Panel-PC verfügt in der Grundausstattung über eine Ethernet-RJ45-Schnittstelle (X102) in Form einer Push-Pull-Einbaubuchse. Die Ethernet-Standards 100Base-T und 1000Base-T ermöglichen den Anschluss entsprechender Netzwerkkomponenten und Datenraten von 100/1000 MBit/s. Die erforderliche Geschwindigkeit wird automatisch gewählt. Die Kabelführung erfolgt durch den Tragarmadapter. Es wird die Anschlusstechnik RJ45 mit Twisted-Pair-Kabeln angewandt. -
Seite 15: Usb
Produktübersicht 3.2.3 Der Panel-PC verfügt über eine USB-3.0-Schnittstelle. Diese dient dem Anschluss von Peripheriegeräten mit USB-Anschluss. Die Schnittstelle befindet sich hinter einer Schraubkappe. Sie liefert 900 mA Strom und ist elektronisch abgesichert. Abb. 6: USB-Schnittstelle Pin-Nummerierung Tab. 5: USB-Schnittstelle Pinbelegung Belegung Vbus StdA_SSRX - StdA_SSRX + GND_DRAIN... -
Seite 16: Optionale Schnittstellen
Produktübersicht Optionale Schnittstellen Sie können den Panel-PC über die Grundausstattung hinaus um zusätzliche Schnittstellen im Anschlussraum erweitern. Dafür stehen Ihnen die folgenden Bestelloptionen zur Verfügung: • Ethernet RJ45 (Bestellbezeichnung: C9900-B416) • Ethernet RJ45 (Bestellbezeichnung: C9900-E185) • RS232 (Bestellbezeichnung: C9900-E186) • RS422 (Bestellbezeichnung: C9900-E248) •... -
Seite 17: Rs232
Produktübersicht 3.3.2 RS232 Die optionale RS232-Schnittstelle beinhaltet eine M12-Buchse nach IP65. Die Schnittstelle stellt eine asynchrone, serielle Kommunikationsmethode zur Verfügung, die im RS232-Standard definiert ist. Abb. 8: RS232-Schnittstelle Pin-Nummerierung Tab. 7: RS232 Pinbelegung Signal Beschreibung Carrier recognized Signal in Receive Data Signal out Transmit Data Data receiver ready Ground... -
Seite 18: Rs485
Produktübersicht Die Schnittstelle ist standardmäßig bei Auslieferung wie folgt als Vollduplex-Endpunkt konfiguriert: Tab. 9: RS422 Standardkonfiguration Funktion Status Echo Auto send Always send Auto receive Always receive Terminierung 3.3.4 RS485 Die optionale serielle RS485-Schnittstelle beinhaltet eine galvanisch getrennte M12-Buchse nach IP65 zur seriellen Hochgeschwindigkeits-Datenübertragung. -
Seite 19: Usb
Produktübersicht 3.3.5 Die zusätzlichen, optionalen USB-Schnittstellen dienen dem Anschluss von Peripheriegeräten mit USB- Anschluss. In Abhängigkeit der gewählten Bestelloption wird entweder die USB-Spezifikation 2.0 oder 3.0 unterstützt. Ihnen stehen folgende Bestelloptionen zur Verfügung: Tab. 12: Bestelloptionen USB-Schnittstellen Optionen Beschreibung C9900-E283 IP65-Steckverbinder im Anschlussraum für einen USB-3.0-Port, Push-Pull-USB-3.0- Buchse C9900-E190 USB-A-Buchse im Anschlussraum für einen USB-2.0-Port, mit Abdeckkappe IP 65... -
Seite 20: Typenschild
Produktübersicht Typenschild Durch das Typenschild erhalten Sie Angaben zur Ausstattung Ihres Panel-PCs. Das hier abgebildete Typenschild dient lediglich als Beispiel. xxxxxxxx xxxxxxxxxxxxx xxxxxxxxxxxxx Abb. 12: Typenschild Tab. 14: Legende Typenschild CP37xx-1600 Beschreibung Modell: Die letzten vier Ziffern geben die Produktvariante an. Seriennummer (BTN) Produktionsdatum Mainboard Arbeitsspeicher... -
Seite 21: Anschlusskabel
Produktübersicht Anschlusskabel Optional stehen Ihnen fertig konfektionierte Anschlusskabel für alle Anschlüsse in verschiedenen Längen zur Verfügung. Bestellen können Sie diese unter Angabe folgender Artikelbezeichnungen: Tab. 15: Stromversorgungskabel Anschlusskabel Stromversorgungskabel mit IP65-Stecker C9900-K271 Stromversorgungskabel IP65 für CP32xx, CP37xx oder CP72xx, Länge 5 m, vorkonfektioniert, M23-Buchse, schraubbar, 8-adrig, zweites Ende offen C9900-K272 Stromversorgungskabel IP65 für CP32xx, CP37xx oder CP72xx, Länge 10 m,... -
Seite 22: Tab. 18 Serielle Schnittstellenkabel Rs232
Produktübersicht Tab. 18: Serielle Schnittstellenkabel RS232 Anschlusskabel Serielles Schnittstellenkabel RS232 mit IP-65-Stecker C9900-K295 serielles Schnittstellenkabel RS232 für CP32xx, CP37xx oder CP72xx, Länge 3 m, vorkonfektioniert, M12-Stecker IP65, schraubbar, 12-polig, zweites Ende D-Sub-9- Stecker C9900-K296 serielles Schnittstellenkabel RS232 für CP32xx, CP37xx oder CP72xx, Länge 5 m, vorkonfektioniert, M12-Stecker IP65, schraubbar, 12-polig, zweites Ende D-Sub-9- Stecker C9900-K297... -
Seite 23: Inbetriebnahme
Händen, erreichen Sie dies durch eine Beckhoff- Schutzfolie. Die Folie liefert einen kurzzeitigen Schutz von wenigen Tagen. Sie können eine Beckhoff-Schutzfolie entweder einzeln bestellen und im Nachhinein selbst montieren oder Sie bestellen die Folie direkt ab Werk montiert. Die zur Verfügung stehenden Schutzfolien entsprechend der Displaygröße Ihres Geräts entnehmen Sie der Preisliste. - Seite 24 4. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 54]). Version: 1.8 CP37xx-1600...
-
Seite 25: Montage
Die Montage des Panel-PCs am Tragarmsystem erfolgt über einen Tragarmadapter. Auf der Rückseite des Panel-PCs befinden sich vier M6-Gewindebohrungen im Abstand von 100 x 100 mm zur Montage des Tragarmadapters. Sollten Sie für die Montage einen Beckhoff Tragarmadapter benötigen, stehen Ihnen an dieser Stelle zwei Bestelloptionen zur Verfügung: Tab. 19: Bestelloptionen Tragarmadapter... -
Seite 26: Abb. 14 Ausrichtung Tragarmadapter
Inbetriebnahme Montage Tragarmadapter Haben Sie sich für einen der beiden oben genannten Tragarmadapter von Beckhoff entschieden, erfolgt in beiden Fällen die Montage gleichermaßen. Vor der Montage müssen Sie entscheiden, ob Sie das Gerät nach oben oder nach unten ausrichten wollen (siehe Abb. 14). -
Seite 27: Abb. 15 Montage Tragarmadapter
Inbetriebnahme Um den Tragarmadapter am Panel-PC zu montieren, befolgen Sie die folgenden Schritte, die in Abbildung 15 dargestellt sind: 1. Entfernen Sie die Abdeckhaube des Tragarmadapters (Abschnitt A). Für die genaue Vorgehensweise dabei, siehe Kapitel 3.2 Schnittstellenbeschreibung [} 12]. 2. Setzen Sie den Tragarmadapter mit den vier M6-Schrauben vor die vier M6-Gewindebohrungen auf der Rückseite des Panel-PCs (Abschnitt B). -
Seite 28: Abmessungen
Inbetriebnahme 4.2.1 Abmessungen Alle Abmessungen sind in mm angegeben. Abbildung 17 stellt die Abmessungen des Panel-PCs mit 15 Zoll dar. 63,5 325,2 360,8 37,5 Abb. 17: CP3715-1600_Abmessungen Abbildung 18 stellt die Abmessungen des Panel-PCs mit 15,6 Zoll dar. 67,5 325,2 405,8 37,5 Abb. 18: CP3716-1600_Abmessungen Version: 1.8... -
Seite 29: Abb. 19 Cp3716-1600_Abmessungen Tastererweiterung
Inbetriebnahme Abbildung 19 stellt die Abmessungen des Panel-PCs mit 15,6 Zoll und montierter Tastererweiterung dar. 67,5 325,2 37,5 405,8 33,5 Abb. 19: CP3716-1600_Abmessungen Tastererweiterung Abbildung 20 stellt die Abmessungen des Panel-PCs mit 18,5 Zoll dar. 64,5 325,2 471,8 37,5 Abb. 20: CP3718-1600_Abmessungen Abbildung 21 stellt die Abmessungen des Panel-PCs mit 18,5 Zoll und montierter Tastererweiterung dar. -
Seite 30: Abb. 22 Cp3719-1600_Abmessungen
Inbetriebnahme Abbildung 22 stellt die Abmessungen des Panel-PCs mit 19 Zoll dar. 3x M5 - 6H 66,5 325,2 433,2 37,5 Abb. 22: CP3719-1600_Abmessungen Abbildung 23 stellt die Abmessungen des Panel-PCs mit 21,5 Zoll dar. 65,5 325,2 537,2 37,5 Abb. 23: CP3721-1600_Abmessungen Version: 1.8 CP37xx-1600... -
Seite 31: Abb. 24 Cp3721-1600_Abmessungen Tastererweiterung
Inbetriebnahme Abbildung 24 stellt die Abmessungen des Panel-PCs mit 21,5 Zoll und montierter Tastererweiterung dar. 65,5 325,2 537,2 37,5 33,5 Abb. 24: CP3721-1600_Abmessungen Tastererweiterung Abbildung 25 stellt die Abmessungen des Panel-PCs mit 24 Zoll dar. 65,5 325,2 592,2 37,5 Abb. 25: CP3724-1600_Abmessungen CP37xx-1600 Version: 1.8... -
Seite 32: Abb. 26 Cp3724-1600_Abmessungen Tastererweiterung
Inbetriebnahme Abbildung 26 stellt die Abmessungen des Panel-PCs mit 24 Zoll und montierter Tastererweiterung dar. 65,5 325,2 592,2 37,5 33,5 Abb. 26: CP3724-1600_Abmessungen Tastererweiterung Version: 1.8 CP37xx-1600... -
Seite 33: Montage Tragarmrohr
• Setzen Sie den Panel-PC keiner direkten Sonnenstrahlung aus. Montage Tragarmrohr Unabhängig davon, für welchen der beiden Beckhoff Tragarmadapter Sie sich entschieden haben, müssen Sie für die Montage des Tragarmrohrs gleichermaßen vorgehen. Je nachdem, ob der Tragarmadapter nach oben oder nach unten ausgerichtet ist, müssen Sie auch das Tragarmrohr von oben oder unten am Adapter montieren. -
Seite 34: Montage Ablage Und Griff
Inbetriebnahme 4.2.3 Montage Ablage und Griff Sie haben die Möglichkeit, mechanische Erweiterungen wie einen Griff oder eine Ablage nachträglich an Ihrem Panel-PC selbst zu montieren. Dafür stehen Ihnen die folgenden Bestelloptionen zur Verfügung: Tab. 20: Bestelloptionen Griff und Ablage Bestellbezeichnung Ausführung C9900-M361 Griff, Länge = 386 mm, Aluminium eloxiert, Montage an der Unterseite eines Control-Panels oder Panel-PCs CP3xxx... -
Seite 35: Erdung Des Panel-Pcs
Inbetriebnahme 4.3.1 Erdung des Panel-PCs Durch die Erdung bzw. den Potenzialausgleich von elektronischen Geräten werden unterschiedliche elektrische Potenziale (Potenzialdifferenzen) minimiert und elektrische Ströme in den Erdboden abgeleitet. Damit sollen gefährliche Berührungsspannungen und elektromagnetische Störungen vermieden werden. Schutzerdung Die Schutzerdung eines Geräts dient der Vermeidung gefährlicher Berührungsspannungen. Entsprechend der Norm EN 60204-1 (Kapitel 8 Potentialausgleich) ist eine Schutzerdung dann erforderlich, wenn: •... -
Seite 36: Abb. 30 Erdungsbolzen Tragarmadapter
Inbetriebnahme Abb. 30: Erdungsbolzen Tragarmadapter Version: 1.8 CP37xx-1600... -
Seite 37: Leitungen Und Spannungsversorgung Anschließen
Der Anschluss falscher Akkupacks kann zu Schäden am Gerät und den Akkupacks führen. • Schließen Sie ausschließlich die Beckhoff Akkupacks C9900-U330 und C9900-U332 an Ihr Gerät an. Die Anschlüsse befinden sich auf der Rückseite des Panel-PCs im Anschlussraum. Ausgenommen davon ist die separate USB-Schnittstelle hinter der Schraubkappe in der Seitenwand des Geräts. -
Seite 38: Abb. 31 Akkupack C9900-U330 Verdrahtungsplan
Externes Akkupack Haben Sie Ihr Gerät mit einer integrierten USV bestellt, dann können Sie ein externes Akkupack anschließen und auf einer Hutschiene in der Nähe des PCs installieren. Verwenden Sie dafür ausschließlich Beckhoff Akkupacks: • C9900-U330: Universelles Akkupack für PCs und Panel-PCs in beliebiger Konfiguration •... -
Seite 39: Panel-Pc Ein- Und Ausschalten
Wenn Sie den PC das erste Mal einschalten, wird das optional vorinstallierte Betriebssystem gestartet. Für die von Ihnen angeschlossene Zusatzhardware müssen Sie die Treiber nachträglich selbst installieren. Zusätzlich startet der Beckhoff Device Manager automatisch. Bei dem Device Manager handelt es sich um eine Software von Beckhoff, die Sie bei der Konfiguration des PCs unterstützt. -
Seite 40: Beckhoff Device Manager
Beckhoff Device Manager Handbuch. Erster Start Beckhoff Device Manager Wenn Ihr Industrie-PC das erste Mal hochgefahren wird, startet auch der Beckhoff Device Manager zum ersten Mal automatisch. Es öffnet sich der Security Wizard. Dieser weist Sie darauf hin, dass Sie das von Beckhoff standardmäßig eingestellte Passwort neu setzen sollen. -
Seite 41: Abb. 33 Beckhoff Device Manager - Startseite
Um den Beckhoff Device Manager manuell zu starten, gehen Sie wie folgt vor: 1. Öffnen Sie lokal einen Webbrowser auf dem Industrie-PC. 2. Geben Sie localhost/config im Webbrowser ein, um den Beckhoff Device Manager zu starten. Der Beckhoff Device Manager startet. Es erscheint der Security Wizard. -
Seite 42: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme HINWEIS Sachschäden durch Spannungsversorgung Eine angeschlossene Spannungsversorgung kann während der Demontage zu Schäden am Panel-PC führen. • Trennen Sie die Spannungsversorgung vom Gerät, bevor Sie mit der Demontage beginnen. Im Rahmen der Außerbetriebnahme des Panel-PCs müssen Sie zunächst die Spannungsversorgung und Leitungen trennen. -
Seite 43: Demontage Und Entsorgung
Außerbetriebnahme Demontage und Entsorgung Damit Sie den Panel-PC vom Tragarm demontieren können, müssen Sie vorher die Spannungsversorgung und die Leitungen getrennt haben (siehe Kapitel 6.1 Spannungsversorgung und Leitungen trennen [} 42]). Demontage Tragarmrohr HINWEIS Sachschaden durch Herunterfallen Wenn der Panel-PC von der Decke hängt und Sie die Überwurfmutter des Tragarmadapters ohne Absicherung lösen, fällt der Panel-PC herunter. -
Seite 44: Abb. 35 Demontage Tragarmadapter
Außerbetriebnahme Demontage Tragarmadapter Haben Sie einen der beiden verfügbaren Beckhoff Tragarmadapter an Ihrem Panel-PC montiert, befolgen Sie die folgenden Schritte, um diesen wieder zu demontieren (siehe Abb. 35): 1. Entfernen Sie die Abdeckhaube des Tragarmadapters (Abschnitt A). Für die genaue Vorgehensweise siehe Kapitel 3.2 Schnittstellenbeschreibung [} 12]. -
Seite 45: Instandhaltung
Instandhaltung Instandhaltung VORSICHT Stromschlaggefahr Arbeiten am Panel-PC unter Spannung können zum Stromschlag führen. • Schalten Sie die Spannungsversorgung ab, bevor Sie Gerätekomponenten austauschen. Ausgenommen davon ist der Austausch von Festplatten im RAID-Verbund. Instandhaltungsmaßnahmen erhöhen den Nutzungsgrad des Geräts, indem die dauerhafte Funktionsfähigkeit gewährleistet wird. -
Seite 46: Abb. 36 Auswahl „Cleaning Mode
Touch-Eingabe zu vermeiden, müssen Sie das Gerät zunächst mithilfe des Beckhoff Control Tools in den „Cleaning Mode“ versetzen. Das Beckhoff Control Tool startet bei Start des Panel-PCs nicht automatisch. Um den „Cleaning Mode“ des Beckhoff Control Tools zu aktivieren, gehen Sie wie folgt vor: 1. -
Seite 47: Wartung
Wartung HINWEIS Einsatz falscher Ersatzteile Der Einsatz von Ersatzteilen, die nicht über den Beckhoff Service bestellt wurden, kann zu unsicherem und fehlerhaftem Betrieb führen. • Setzen Sie ausschließlich Ersatzteile ein, die Sie über den Beckhoff Service bestellt haben. Beckhoff Panel-PCs werden aus Komponenten der höchsten Qualität und Robustheit hergestellt, ausgewählt und getestet für beste Interoperabilität, langfristige Verfügbarkeit und zuverlässige Funktion... -
Seite 48: Abb. 38 Zugang Batterie Und Speichermedien
Instandhaltung ESD-Schutz HINWEIS Elektrostatische Entladung Der Austausch von Gerätekomponenten ohne ESD-Schutz kann zur Funktionsbeeinträchtigung und Zerstörung des Geräts führen. • Wenden Sie nach Möglichkeit ESD-Schutzmaßnahmen bei Wartungsarbeiten an. Bei Arbeiten an elektronischen Geräten besteht die Gefahr einer Schädigung durch ESD (electrostatic discharge), was die Funktionsbeeinträchtigung oder Zerstörung des Geräts zur Folge haben kann. -
Seite 49: Austausch Batterie
Tauschen Sie die Batterie gegen R/C (BBCV2), Artikelnummer CR2032, Nominalspannung 3 V. Die Verwendung einer anderen Batterie kann zu Feuer oder Explosion führen. • Tauschen Sie die Batterie ausschließlich gegen eine Ersatzbatterie aus dem Beckhoff Service. • Achten Sie beim Austausch der Batterie auf die richtige Polung. -
Seite 50: Abb. 39 Austausch Batterie
Instandhaltung Um die Batterie zu wechseln, gehen Sie wie folgt vor: 1. Ziehen Sie die Batterie mit einer Spitzzange aus dem Panel-PC heraus. 2. Stecken Sie die neue Batterie per Hand in den PC. Achten Sie dabei auf die richtige Polung wie dargestellt (siehe Abb. -
Seite 51: Austausch Speichermedien
Wenn Sie ein Speichermedium entsprechend der Empfehlung von Beckhoff tauschen wollen, müssen Sie die Daten von dem alten auf das neue Speichermedium kopieren. Dafür können Sie das Beckhoff Service Tool (BST) verwenden. Das BST ist ein grafisches Sicherungs- und Wiederherstellungsprogramm für PCs mit einem Windows Betriebssystem. -
Seite 52: Hilfe Bei Störungen
Fehlende Spannungsversorgung Kabel für die des Panel-PCs Spannungsversorgung prüfen Kabel nicht angeschlossen 1. Kabel richtig anschließen 2. Beckhoff Service anrufen Panel-PC bootet, Software wird Fehlerursache liegt bei der Maschinen- oder gestartet, aber Steuerung arbeitet Software oder bei Anlagenteilen Softwarehersteller anrufen nicht einwandfrei außerhalb des Panel-PCs... -
Seite 53: Technische Daten
CP3719: 8,6 kg CP3721: 9,1 kg CP3724: 10,1 kg Versorgungsspannung 22-30 V (24 V Netzteil, NEC class 2) Leistungsaufnahme Datenblatt Leistungsaufnahme und Verlustleistung im Downloadfinder: https://www.beckhoff.com/de-de/support/downloadfinder/ suchergebnis/?c-1=40717316 Schutzart IP65 Erschütterungsfestigkeit (Vibration EN 60068-2-6: 10 bis 58 Hz: 0,035 mm sinusförmig) -
Seite 54: Anhang
Im Anhang finden Sie Informationen für den Servicefall sowie Angaben zu den Zulassungen, die Ihr Gerät besitzt. 10.1 Service und Support Beckhoff mit seinen weltweiten Niederlassungen bietet einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. -
Seite 55: Zulassungen
Anhang 10.2 Zulassungen Ihr Gerät besitzt die folgenden Zulassungen: • CE • EAC • UKCA • FCC Sie finden alle weiteren geltenden Zulassungen auf dem Typenschild Ihres Geräts. FCC Zulassungen für die Vereinigten Staaten von Amerika FCC: Federal Communications Commission Radio Frequency Interference Statement Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein Digitalgerät der Klasse A, entsprechend Teil 15 der FCC-Regeln. - Seite 56 Abb. 28 Griff und Ablage ........................... Abb. 29 Erdungsbolzen Funktionserdung ....................Abb. 30 Erdungsbolzen Tragarmadapter ....................Abb. 31 Akkupack C9900-U330 Verdrahtungsplan................... Abb. 32 Beckhoff Device Manager - Change Passwords................Abb. 33 Beckhoff Device Manager - Startseite..................Abb. 34 Demontage Tragarmrohr......................Abb. 35 Demontage Tragarmadapter......................
