Installations- und Betriebsanleitung für
19-Zoll-Einschub-Industrie-PC
C5210
Version: 1.3
Datum: 16.11.2021

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Beckhoff C5210

  • Seite 1 Installations- und Betriebsanleitung für 19-Zoll-Einschub-Industrie-PC C5210 Version: 1.3 Datum: 16.11.2021...
  • Seite 3: Inhaltsverzeichnis

    Frontansicht Zugang zu den Festplatten Zugang zu den Bedienelementen 2.4.1 USB-Schnittstellen (X112, X113) 2.4.2 ATX-Taster 2.4.3 Reset-Taster 2.4.4 Status LEDs Rückansicht C5210 2.5.1 100-240V -Full-Range-Netzteil 2.5.2 -Netzteil Schnittstellen 2.6.1 Serielle Schnittstelle (X102) 2.6.2 DVI (Digital Visual Interface) (X103) USB-Schnittstellen (X104 – X107) 2.6.3...
  • Seite 4 3.2.2 Erdungsmaßnahmen Stromversorgung 100-240 V Netzteil 3.3.1 Anschlussbuchse und Hauptschalter 3.3.2 Netzkabel Stromversorgung 24 V Netzteil (optional) 3.4.1 Beckhoff Netzteil-Technologie 3.4.2 Anschlussstecker für die Stromversorgung 3.4.3 Montage der Versorgungskabel 3.4.4 Anschließen der Stromversorgung Industrie-PC anschließen 3.5.1 Leitungen anschließen 3.5.2 Spannung prüfen und anschließen...
  • Seite 5 Inhaltsverzeichnis 9.1.2 Beckhoff Support 9.1.3 Firmenzentrale Zulassungen für USA and Kanada FCC Zulassungen für die Vereinigten Staaten von Amerika FCC Zulassungen für Kanada C5210...
  • Seite 6: Vorwort

    Software-Konfigurationen ausgeliefert. Änderungen der Hard-, oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co.KG. 1.1.6 Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. Beckhoff Automation GmbH & Co.KG. C5210...
  • Seite 7: Erklärung Der Sicherheitssymbole

    Wenn der Sicherheitshinweis neben diesem Symbol nicht beachtet wird, können Personen geschädigt werden. VORSICHT Schädigung von Umwelt oder Geräten Wenn der Hinweis neben diesem Symbol nicht beachtet wird, können Umwelt oder Geräte geschädigt werden. Achtung Tipp oder Fingerzeig Dieses Symbol kennzeichnet Informationen, die zum besseren Verständnis beitragen. Hinweis C5210...
  • Seite 8: Grundlegende Sicherheitsmaßnahmen

    Durch Montagearbeiten im Industrie-PC kann Schaden entstehen: • wenn Metallgegenstände wie Schrauben oder Werkzeug auf in Betrieb befindlichen Leiterplatten fallen. • wenn PC-interne Verbindungskabel während des Betriebs abgezogen oder eingesteckt werden. • wenn Steckkarten bei eingeschaltetem PC aus- oder eingebaut werden. C5210...
  • Seite 9: Sorgfaltspflicht Des Betreibers

    Bei Störungen am Industrie-PC kann anhand der Liste im Abschnitt Hilfe bei Störungen ermittelt werden, welche Maßnahmen einzuleiten sind. 1.4.3 Anforderungen an das Bedienungspersonal Jeder Benutzer des Industrie-PCs muss diese Betriebsanleitung gelesen haben und alle für ihn erreichbaren Funktionen der auf dem PC installierten Software kennen. C5210...
  • Seite 10: Produktbeschreibung

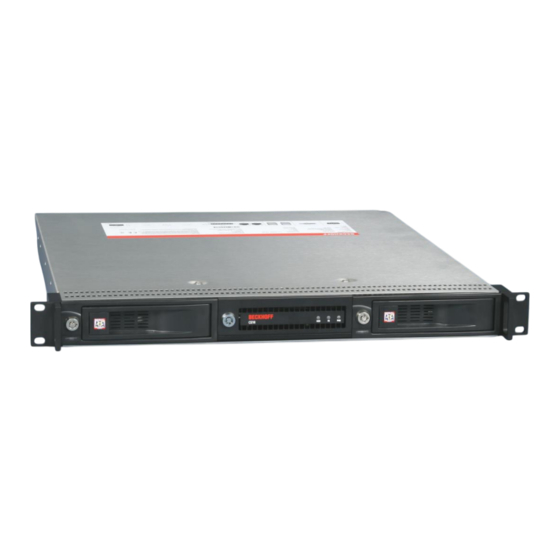

    GEFAHR 2.2 Frontansicht Frontansicht C5210 Der C5210 ist mit zwei Wechselrahmen für Festplatten (1) und (2) ausgestattet. Im Auslieferungszustand ist einer der Wechselrahmen mit einer Festplatte bestückt. Hinter der Klappe (3) befinden sich Bedienelemente sowie zwei USB-Schnittstellen. 2.3 Zugang zu den Festplatten...
  • Seite 11: Zugang Zu Den Bedienelementen

    Die Bedienelemente befinden sich hinter einer Klappe auf der Frontseite des Industrie-PCs. Nach dem Entriegeln mit dem Schlüssel lässt sich die Klappe herunterklappen und ermöglicht so den Zugang zu den Bedienelementen: Bedienelemente ATX- Reset- Status X113 X112 Taster Taster LEDs C5210...
  • Seite 12: Usb-Schnittstellen (X112, X113)

    TwinCAT CONFIG mit Bus Error grün TwinCAT RUN grün/ rot blinkend TwinCAT RUN mit Bus Error 2.5 Rückansicht C5210 Das Netzteil des 19-Zoll-Einschub-Industrie-PCs C5210 wird mit einer Spannung von – 240 V 100V versorgt. Optional ist ein 24 V - Netzteil mit USV verfügbar.
  • Seite 13: Dc -Netzteil

    Produktbeschreibung 2.5.2 24V -Netzteil Rückansicht C5210 mit 24V -Netzteil optional Feldbus Stromversorgung Batterie Schnittstellen PCIe-Modulslots 2.6 Schnittstellen Schnittstellen des X104 X106 X102 X103 X108 X109 Einschub-Industrie-PCs X105 X107 2.6.1 Serielle Schnittstelle (X102) Der Industrie-PC verfügt über eine serielle Schnittstellen COM1 (X102) vom Typ RS232, die auf eine 9- polige SUB-D Stiftleiste geführt ist.
  • Seite 14: Zugang Zur Batterie

    Die PCIe-Modulslots befinden sich hinter den beiden Abdeckkappen im Bereich der Anschlüsse des Industrie-PCs. Zugang zu den Modulslots Für die Montage der Steckkarten lösen Sie zunächst die Kreuzschlitz-Schrauben. Die Abdeckkappen lassen sich nun entfernen und ermöglichen das Einsetzen der Steckkarten. C5210...
  • Seite 15: Installation

    4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. C5210...
  • Seite 16: Einbau Des Ipcs In Das 19-Zoll-Rack

    Installation 3.2 Einbau des IPCs in das 19-Zoll-Rack Der Einschub-Industrie-PC C5210 ist für den Einbau in ein 19-Zoll-Rack in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel Technische Daten). 3.2.1 Vorbereitung des Schaltschrankes Der Schaltschrank muss mit den vier Bohrungen für die Befestigungsschrauben entsprechend der...
  • Seite 17: Erdungsmaßnahmen

    Kabel zu Peripheriegeräten übertragen werden. Verbinden Sie daher den Erdungspunkt am PC-Gehäuse niederohmig mit dem zentralen Erdungspunkt der Schaltschrankwand, in die der Rechner eingebaut wird. Der Erdungsanschluss befindet sich von hinten gesehen rechts auf der Rückseite des Industrie-PCs . C5210...
  • Seite 18: Stromversorgung 100-240

    (min. 125 V, 10 A), Stecker mit Erdverbindung entsprechend NEMA 5-15P/-20P bzw. geräteseitig Kaltgerätestecker oder • Trennbares Versorgungskabel einer max. Länge von 4,5 m (14,76 ft.) vom Typ SJT oder SVT (min. 250 V, 10 A), Stecker mit Erdverbindung entsprechend NEMA 6-15P/-20P bzw. geräteseitig Kaltgerätestecker. C5210...
  • Seite 19: Stromversorgung

    Gebrauch zur Folge hat, dass sich die Lebenszeit des Akkus deutlich verkürzt. Das neue Konzept der Beckhoff Netzteil-Technologie hat dieses Problem aufgegriffen und bietet dem Anwender nun die Möglichkeit, den PC abzuschalten, ohne auf den Akku zurückgreifen zu müssen und diesen dadurch zu belasten.
  • Seite 20: Anschlussstecker Für Die Stromversorgung

    Beschaltung zum Ein- und Ausschalten. Stromversorgungs-Stecker X110 Pinbelegung Anschlussstecker Pinbelegung zum Anschluss von Schalter, Stromversorgung und Akku-Pack (optional): 1 2 3 4 5 6 7 8 Funktion Akku-Pack (nur bei USV) UPS+ (USV-Ausgang) 24 V DC Versorgungsspannung PC_ON Power-Status C5210...
  • Seite 21: Montage Der Versorgungskabel

    Setzen Sie die Steckerleiste in das Unterteil des Zugentlastungs- gehäuses ein. Ziehen Sie den Kabelbinder fest zu und kneifen Sie die Kunststofflasche ab. Befestigen Sie das Oberteil des Zugentlastungsgehäuses, in dem Sie es auf das Unterteil aufrasten. C5210...
  • Seite 22: Anschließen Der Stromversorgung

    Zwischen UPS output und Battery – Pol liegen auch nach Stromausfall 27 V DC an, Belastbarkeit max. 1,4 A. • Nachdem der PC über die USV-Software spannungsfrei geschaltet ist, wird der Ausgang UPS Output auf 0 V gelegt. Ein angeschlossenes Panel wird abgeschaltet und eine Tiefentladung des Akkus ist somit nicht möglich. C5210...
  • Seite 23 Die Verdrahtung erfolgt entsprechend dem Verdrahtungsplan (Beschaltung von PC_ON und Power- Status symbolisch): Verdrahtungsplan Stromversorgung und Externe Beschaltung Anschluss Akku-Pack sowie UPS Output Anschluss des Akku-Packs sowie von UPS Output nur bei Auslieferung des Industrie- PCs mit integrierter USV möglich (Bestelloption). Hinweis C5210...
  • Seite 24: Industrie-Pc Anschließen

    2. Stecken Sie das von Ihnen montierte Stromversorgungskabel in den Stromversorgungs- Anschlussstecker des Industrie-PCs und schließen Sie ihn an Ihre externe 24 V Stromversorgung Richtigen Akku-Typ anschließen Bei einer Ausstattung mit 24 V USV muss beachtet werden, dass der richtige Akku-Typ angeschlossen wird. Achtung C5210...
  • Seite 25: Betrieb

    Komponenten bereits die benötigten Treiber installiert. Falls Sie den PC ohne Betriebssystem bestellt haben, müssen Sie dieses und die Treibersoftware für von Ihnen angeschlossene Zusatzhardware nachträglich selber installieren. Befolgen Sie dabei die Anweisungen in den Dokumentationen des Betriebssystems und der entsprechenden Geräte. C5210...
  • Seite 26: Instandhaltung

    Zur Entsorgung muss das Gerät ausgebaut und vollständig zerlegt werden: • Gehäuseteile (Polycarbonat, Polyamid (PA6.6)) können dem Kunststoffrecycling zugeführt werden • Metallteile können dem Metallrecycling zugeführt werden • Elektronik-Bestandteile wie Laufwerke und Leiterplatten sind entsprechend der nationalen Elektronik-Schrott-Verordnung zu entsorgen. C5210...
  • Seite 27: Usv Softwarekomponenten (Optional)

    Zum Betrieb des Netzteils als USV muss auf dem Industrie-PC die USV-Treibersoftware mit dem dazugehörigen USV-Treiber installiert sein. Bei Auslieferung des Beckhoff Industrie-PCs mit Betriebssystem ist die Software bereits installiert. Sollte sich die Software nicht auf dem PC befinden, so werden die Treiber von der mitgelieferten Treiber-CD installiert.
  • Seite 28: Hilfe Bei Störungen

    Maßnahmen keine Funktion nach Starten des fehlende Stromversorgung des Kabel für die Stromversorgung Industrie-PCs Industrie-PCs prüfen andere Ursachen Beckhoff Service anrufen Der Industrie-PC bootet nicht Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen vollständig andere Ursachen Beckhoff Service anrufen Rechner bootet, Software wird Fehlerursache liegt bei der Software...
  • Seite 29: Abmessungen

    Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Alle Abmessungen in mm. C5210 in Grundausstattung, Ansicht ohne Montagewinkel Montagewinkel verwenden Die beiden mitgelieferten Montagewinkel dienen zum Abstützen des Industrie-PCs im hinteren Bereich und müssen auf beiden Seiten montiert werden.
  • Seite 30 Abmessungen C5210, Ansicht mit montierten Montagewinkeln C5210 mit Auszugsschiene Maedler-Accuride 2907 (Bestell-Option C9900-M712) C5210...
  • Seite 31: Technische Daten

    Technische Daten 8 Technische Daten Explosionsgefahr! Der Industrie-PC darf nicht im explosionsgefährdeten Bereich eingesetzt werden! GEFAHR Produktbezeichnung C5210 Abmessungen (B x H x T) siehe Kapitel Abmessungen Gewicht 7,5 kg (bei Grundausstattung) 100 – 240 V Versorgungsspannung (100 - 240 V...
  • Seite 32: Anhang

    Anhang 9 Anhang 9.1 Service und Support Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. 9.1.1 Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service: •...
  • Seite 33: Fcc Zulassungen Für Kanada

    Technische Veränderungen an dem Gerät können zum Verlust der FCC Zulassung führen. Hinweis 9.4 FCC Zulassungen für Kanada FCC: Canadian Notice Dieses Gerät überschreitet die Klasse A Grenzwerte für Abstrahlungen wie sie von der „Radio Interference Regulations of the Canadian Department of Communications“ festgelegt wurden nicht. C5210...
