Installationsanleitung Transport und Auspacken Transportieren Auspacken Einbau des PCs in den Schaltschrank Erdungsmaßnahmen Befestigung des Industrie-PCs Stromversorgung des Industrie-PCs Beckhoff Netzteil-Technologie Pinbelegung Anschlussstecker Montage der Versorgungskabel Material zur Steckermontage Steckermontage Anschließen der Stromversorgung Kabelquerschnitte Beschaltung zum Herunterfahren des PCs Die Funktion von PC_ON und Power-Status...
Seite 4
Inhaltsverzeichnis Hilfe bei Störungen Störungsbeseitigung Service und Support Beckhoff Service Beckhoff Support Firmenzentrale Einbaumaße Anhang Technische Daten Approvals FCC: Federal Communications Commission Radio Frequency Interference Statement FCC: Canadian Notice C6525...
Durch Montagearbeiten im Industrie-PC kann Schaden entstehen: • wenn Metallgegenstände wie Schrauben oder Werkzeug auf in Betrieb befindlichen Leiterplatten fallen. • wenn PC-interne Verbindungskabel während des Betriebs abgezogen oder eingesteckt werden. • wenn Steckkarten bei eingeschaltetem PC aus- oder eingebaut werden. C6525...
Bei Störungen am Industrie-PC kann anhand der Liste im Abschnitt Störungsbeseitigung ermittelt werden, welche Maßnahmen einzuleiten sind. Anforderungen an das Bedienungspersonal Betriebsanleitung lesen Jeder Benutzer des Industrie-PCs muss diese Betriebsanleitung gelesen haben. Software-Kenntnisse Jeder Benutzer muss alle für ihn erreichbaren Funktionen der auf dem PC installierten Software kennen. C6525...

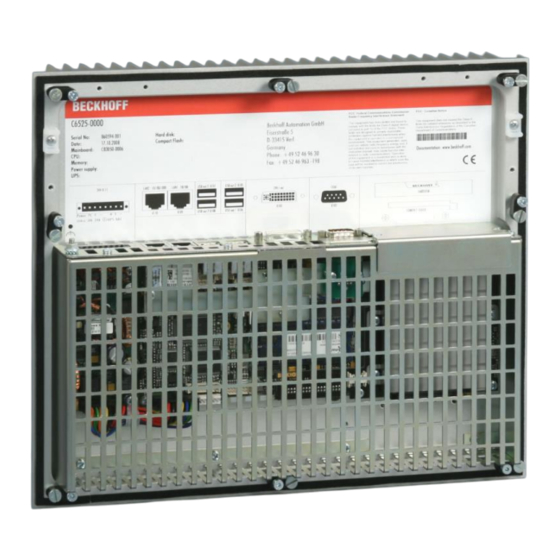

Produktbeschreibung Produktbeschreibung Bestimmungsgemäße Verwendung Der Industrie-PC C6525 ist für den Einbau in Schaltschränke oder in die Rückwand eines Steuergehäuses oder Bediengehäuses der Maschinen- und Anlagentechnik konzipiert. Dabei wird der Kühlkörper des IPCs in einem passenden Ausschnitt durch die Schaltschrankwand nach außen geführt.
Über die Buchse (X111) wird die Stromversorgung des Industrie PCs hergestellt. Zusätzliche Steckkarten (optional) Typenschild Auf dem Gehäuse des Industrie-PCs befindet sich ein Typenschild, das über die Ausstattung des Industrie-PCs im Auslieferungszustand Auskunft gibt. Masseverbindung Masseverbindung Stehbolzen Über den Stehbolzen wird die Masseverbindung des Industrie-PCs hergestellt. C6525...
4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. C6525...
Installationsanleitung Einbau des PCs in den Schaltschrank Der Industrie-PC C6525 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel Technische Daten). Vorbereitung des Der Schaltschrank muss mit dem entsprechenden Ausschnitt versehen Schaltschrankes werden (siehe Kapitel Einbaumaße).
Zur Befestigung gehen Sie wie folgt vor: Klemmhebel lösen, Setzen Sie den Industrie-PC in den Ausschnitt. Lösen Sie die Klemmhebel mit einem 2,5 mm Innensechskantschlüssel. herausklappen Klappen Sie die Klemmhebel um 90° zur Seite, und festziehen und ziehen Sie die Schrauben wieder fest. C6525...
Der PC fährt daraufhin über den Akku herunter, was jedoch zur Folge hat, dass sich die Lebenszeit des Akkus deutlich verkürzt. Das neue Konzept der Beckhoff Netzteil-Technologie hat dieses Problem aufgegriffen und bietet dem Anwender nun die Möglichkeit, den PC abzuschalten, ohne auf den Akku zurückgreifen zu müssen und diesen...
Über die 8-polige Stiftleiste erfolgt die Stromversorgung des Industrie-PCs sowie die externe Beschaltung zum Ein- und Ausschalten. Pinbelegung zum Funktion Anschluss von Schalter, Akku-Pack Stromversorgung und (nur bei USV) 1 2 3 4 5 6 7 8 Akku-Pack (optional) UPS+ (USV-Ausgang) 24 V DC Versorgungsspannung PC_ON Power-Status C6525...
Setzen Sie die Steckerleiste in das Unterteil des Zugentlastungs- gehäuses ein. Ziehen Sie den Kabelbinder fest zu und kneifen Sie die Kunststofflasche Befestigung des Gehäuse- Oberteils Befestigen Sie das Oberteil des Zugentlastungsgehäuses, in dem Sie es auf das Unterteil aufrasten. C6525...
Belastbarkeit beträgt max. 2,0 A. • Nachdem der PC über die USV-Software spannungsfrei geschaltet ist, wird der Ausgang UPS Output auf 0 V gelegt. Ein angeschlossenes Panel wird somit abgeschaltet und eine Tiefentladung des Akkus ist somit nicht möglich. C6525...
Installationsanleitung Verdrahtungsplan Die Verdrahtung erfolgt entsprechend dem Verdrahtungsplan (Beschaltung von PC_ON und Power-Status symbolisch): Verdrahtungsplan Stromversorgung und Externe Beschaltung Anschluss des Akku-Packs nur bei Auslieferung des Industrie-PCs mit integrierter USV möglich (Bestelloption). Hinweis C6525...
Bei einer Ausstattung mit 24 V USV muss beachtet werden, dass der richtige Akku-Typ angeschlossen wird. Achtung Fixierung der Kabel Fixierung der Kabel Die Anschlusskabel des Industrie-PCs können mit Kabelbindern fixiert werden. Hierzu befinden sich am Gehäuse die abgebildeten Laschen (siehe Pfeil). C6525...
Treiber installiert. Falls Sie den PC ohne Betriebssystem bestellt haben, müssen Sie dieses und die Treibersoftware für von Ihnen angeschlossene Zusatzhardware nachträglich selber installieren. Befolgen Sie dabei die Anweisungen in den Dokumentationen des Betriebssystems und der entsprechenden Geräte. C6525...
Außerbetriebnahme Entsorgung Industrie-PC auseinander Zur Entsorgung muss das Gerät auseinandergebaut und vollständig zerlegt bauen und zerlegen werden. Gehäuseteile können dem Metallrecycling zugeführt werden. Nationale Elektronik- Elektronik-Bestandteile wie Laufwerke und Leiterplatten sind entsprechend Schrott-Verordnung der nationalen Elektronik-Schrott-Verordnung zu entsorgen. beachten C6525...
Zum Betrieb des Netzteils als USV muss auf dem Industrie-PC die USV- installieren Treibersoftware mit dem dazugehörigen USV-Treiber installiert sein. Bei Auslieferung des Beckhoff Industrie-PCs mit Betriebssystem ist die Software bereits installiert. Sollte sich die Software nicht auf dem PC befinden, so werden die Treiber von der mitgelieferten Treiber-CD installiert.
Maßnahmen keine Funktion nach Starten des fehlende Stromversorgung des Kabel für die Industrie-PCs Industrie-PCs Stromversorgung prüfen andere Ursachen Beckhoff Service anrufen Der Industrie-PC bootet nicht Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen vollständig andere Ursachen Beckhoff Service anrufen Rechner bootet, Software wird Fehlerursache liegt bei der Software...
Bitte geben Sie im Servicefall die Projektnummer Ihres Industrie-PCs an, welche Sie dem Typenschild entnehmen können. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt: • weltweiter Support •...
Einbaumaße Einbaumaße Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C6525 Alle Maßangaben in mm. Ansicht von hinten Seitenansicht Ansicht von oben C6525...
Anhang Anhang Technische Daten Industrie-PC C6525 Abmessungen (B x H x T): 330 x 275 x 82 mm Gewicht: 4,74 kg Den PC nicht im Ex-Bereich Der Industrie-PC darf nicht im Ex-Bereich eingesetzt werden. einsetzen Während des Betriebs müssen folgende Bedingungen eingehalten...
