R&S
Spectrum Rider FPH

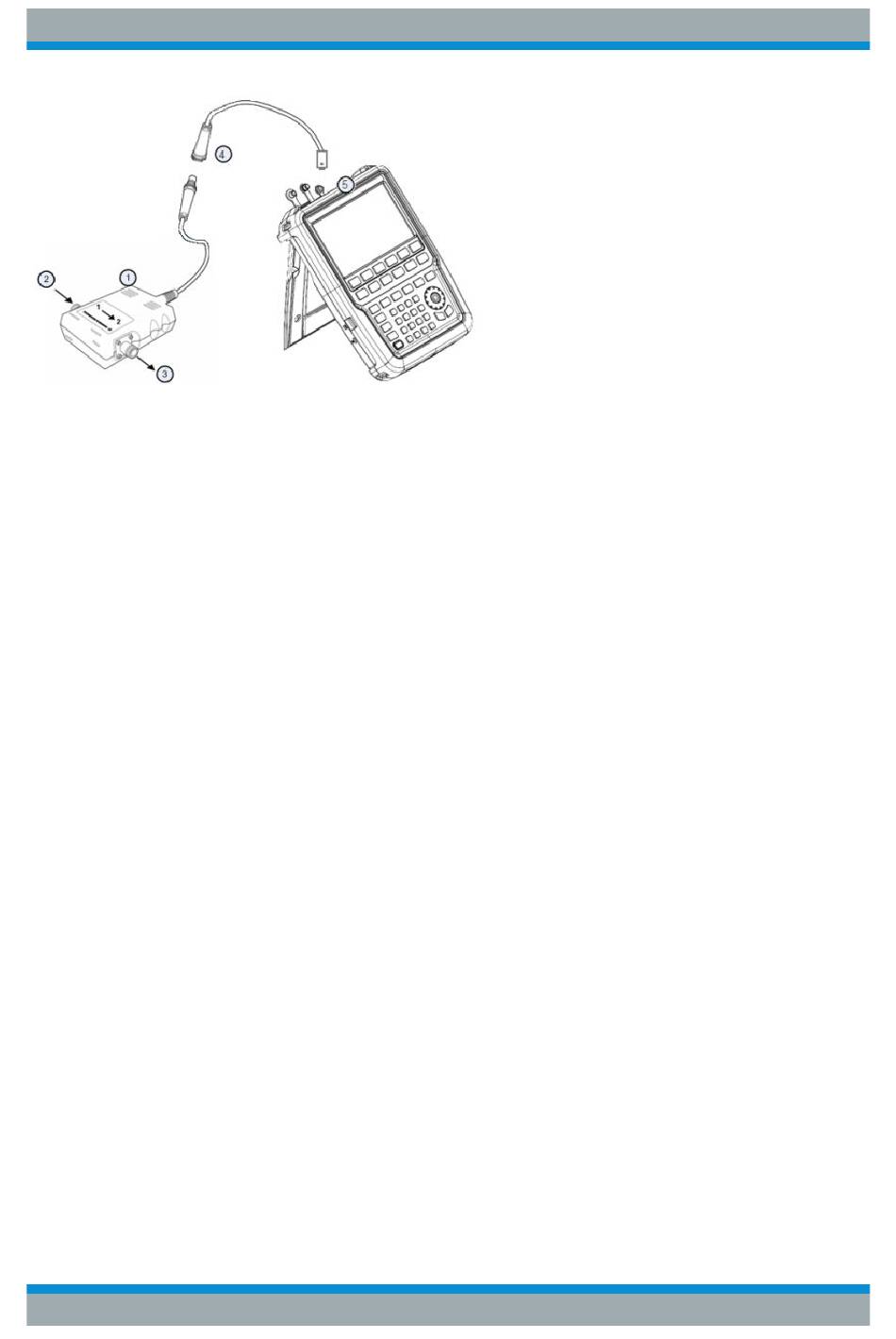

1 = Durchgangsmesskopf R&S FSH-Z14 oder Z44
2 = Quelle
3 = Last
4 = USB-Binder-Adapter (R&S FSH-Z144)
5 = USB-Anschlussstecker
Leistung messen
1. Drücken Sie die Taste MODE.
2. Wählen Sie den Softkey „Leistungsmesser".
Sobald der R&S Spectrum Rider den Leistungsmesskopf erkennt, zeigt er den
Typ des Durchgangsmesskopfs an, der in der „Titelleiste" verbunden ist (siehe
3-2). Nach wenigen Sekunden werden auch die aktuell an der Last gemes-
sene Vorlaufleistung und Rückflussdämpfung angezeigt.
Nullabgleich des Leistungsmesskopfs durchführen
Vor Beginn der Leistungsmessung muss ein Nullabgleich des Leistungsmess-
kopfs durchgeführt werden.
Nach Beendigung des Nullabgleichs zeigt der R&S Spectrum Rider die Meldung
"Nullabgleich Leistungsmesskopf beendet" an und öffnet wieder das Leistungs-
messkopf-Softkeymenü.
► Den R&S FSH-Z14 oder R&S FSH-Z44 zwischen Quelle und Last einfügen.
Der R&S Spectrum Rider zeigt die gemessene Vorlaufleistung in dBm und
das Stehwellenverhältnis (SWR) der Last an. Weitere Informationen über die
Verwendung des Durchgangsmesskopfs, siehe "Leistungsmesser" in der
Benutzerdokumentation des R&S Spectrum Rider.
Erste Schritte 1321.0996.03 ─ 05.00
Leistungsmesskopf verwenden
Gerät testen
93
