R&S
Spectrum Rider FPH
tergrund. Die ausgewählten Parameter werden mit einem blauen Punkt im
Menüelement gekennzeichnet.

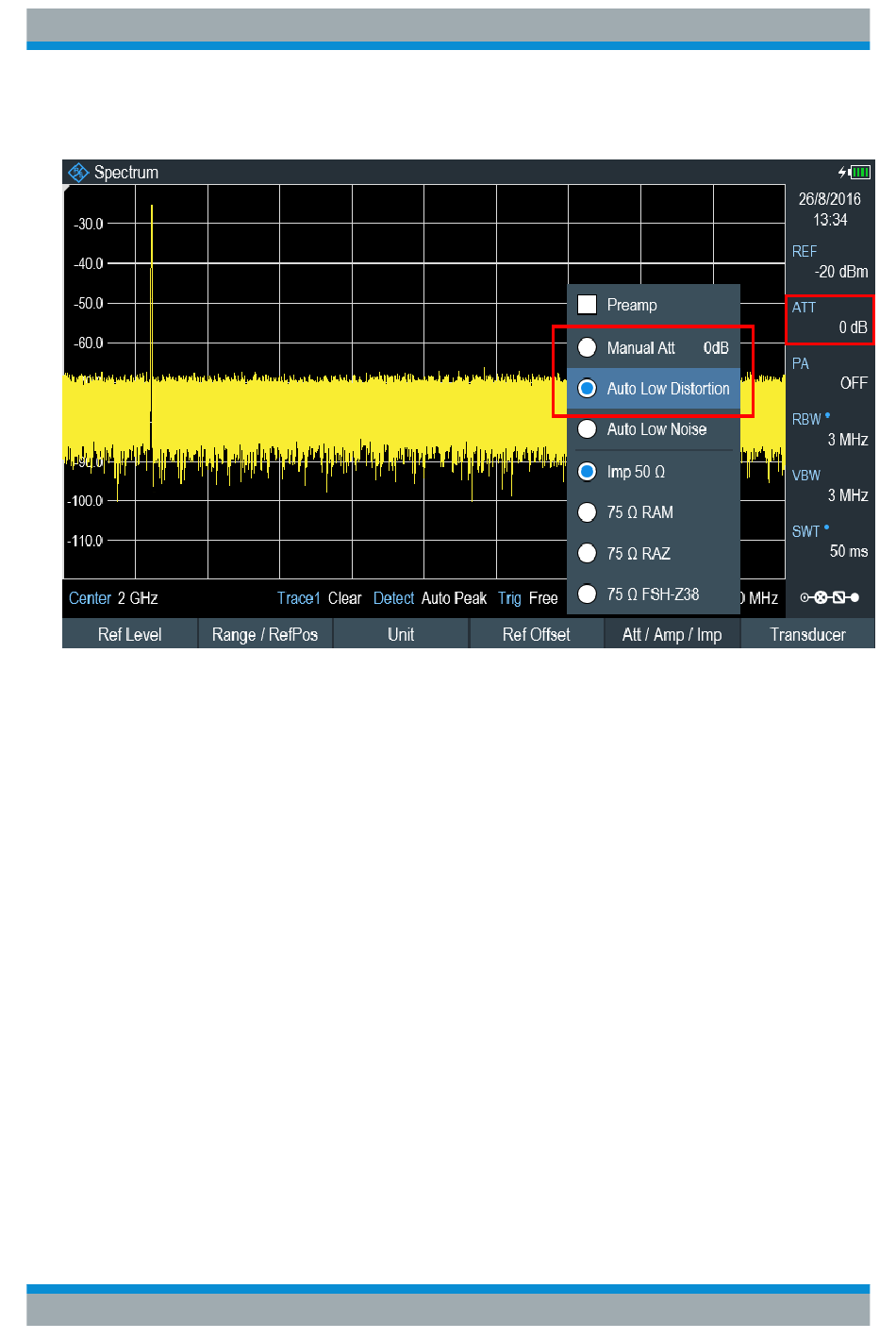

Die Dämpfung ist auch manuell einstellbar. Der R&S Spectrum Rider ermög-
licht die Einstellung der Dämpfung von 0 dB bis 40 dB in Schritten von 5 dB.
4. Taste AMPT drücken.
5. Wählen Sie den Softkey „Att/Amp/Imp".
6. Wählen Sie das Menüelement „Man. Dämpfung".
Der R&S Spectrum Rider öffnet ein Eingabefeld zum Festlegen der Dämp-
fung. Es gibt zwei Methoden zum Ausfüllen der Eingabefelder:
● Direkt über die Nummerntasten
● Anhand des Drehknopfs
Während über die Nummerntasten jede beliebige Zahl eingegeben werden
kann, erfolgt die Eingabe mit dem Drehknopf in den meisten Fällen in einer
festgelegten Schrittgröße.
Bei einer Änderung der Dämpfung mit dem Drehknopf beträgt die Schrittgröße
beispielsweise 5 dB.
7. Gewünschte Dämpfung eingeben.
Der R&S Spectrum Rider zeigt den aktuellen Dämpfungspegel in der „Para-
meter-Ansicht" an.
Erste Schritte 1321.0996.03 ─ 05.00
Spektrumanalysator verwenden
Gerät testen
80
