R&S
Spectrum Rider FPH

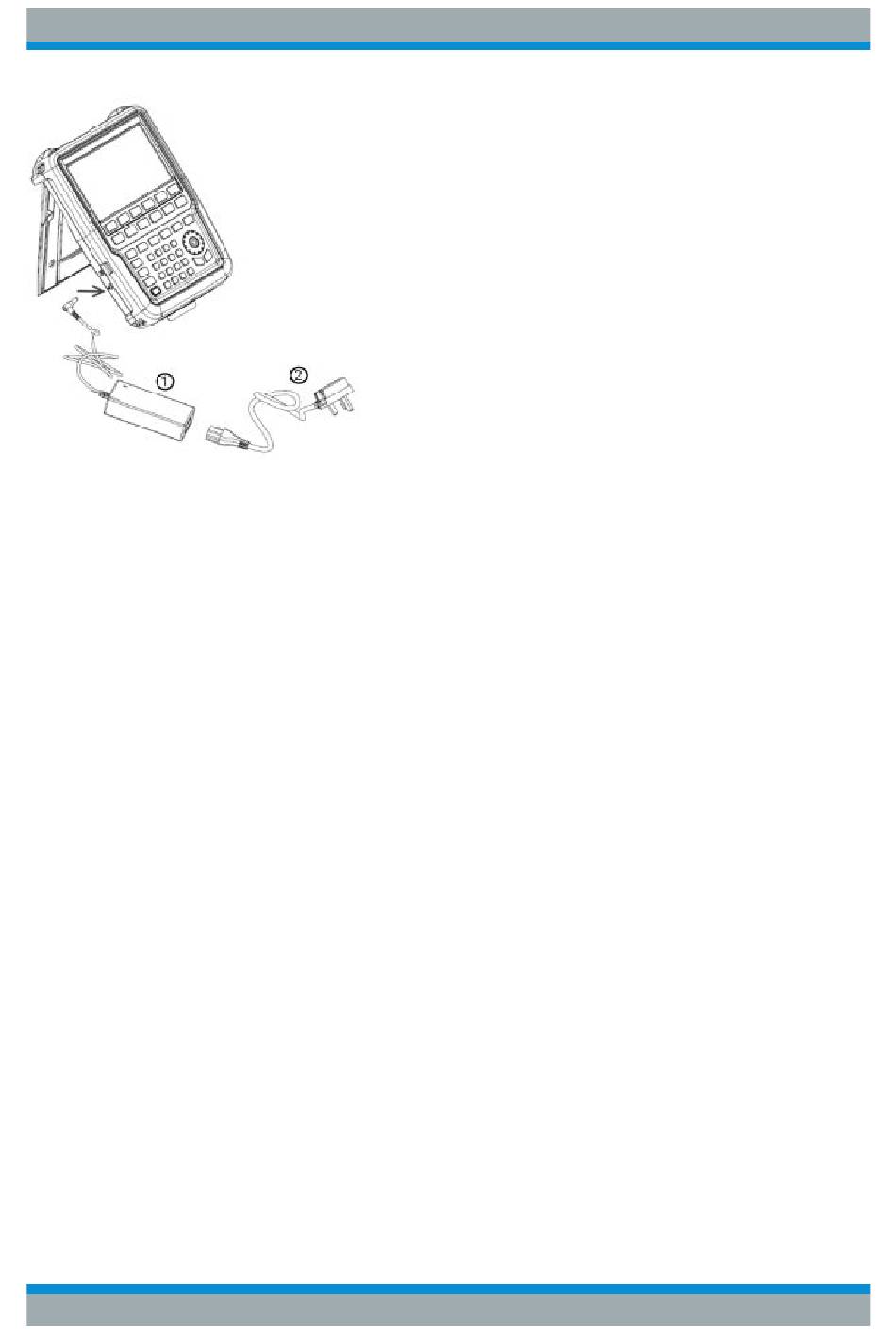

Bild 2-1: Netzteil
1 = Netzteil
2 = Netzkabel
Der Spannungsbereich des Netzteils beträgt 100 V bis 240 V AC.
Nachdem der R&S Spectrum Rider mit dem Netzteil verbunden wurde, kann er
mit der Taste POWER an der Frontplatte eingeschaltet werden.
2.1.5
Akku verwenden
Der R&S Spectrum Rider besitzt eine intelligente Batterieanzeige, die den Lade-
zustand des Akkus auf der Taste POWER und anhand des Batteriesymbols in
der oberen rechten Ecke des Display-Bildschirms darstellt. Siehe
"Titelleiste",
auf Seite 34.
Der Lithium-Ionen-Akku besitzt eine Kapazität von 6,4 Ah und erlaubt im vollgela-
denen Zustand eine Betriebszeit von bis zu acht Stunden.
Die tatsächliche Betriebszeit ist vom aktuellen Ladezustand (siehe
Umgebungstemperatur und der Betriebsart des R&S Spectrum Rider abhängig.
Eine Zusammenfassung der LED-Anzeigen der Taste POWER finden Sie in
Tabelle
2-1.
Die Darstellung des Lade- und Entladevorgangs der Batterie anhand des Batte-
riesymbols im Display-Bildschirm wird im Folgenden beschrieben:
Erste Schritte 1321.0996.03 ─ 05.00
Inbetriebnahme
Inbetriebnahme
Kapitel 3.3.1,
2-2), der
17
