Gefahr eines Stromschlags
Um einen Stromschlag zu vermeiden, darf die DC-Eingangsspannung nie-
mals den am Gehäuse angegebenen Wert überschreiten.
Gefahr der Beschädigung des R&S Spectrum Rider
Um eine Beschädigung des Kopplungskondensators, Eingangsteilers oder
Mischers zu vermeiden, darf die DC-Eingangsspannung niemals den im
Datenblatt angegebenen Wert überschreiten.
3.2.2

BNC-Anschluss

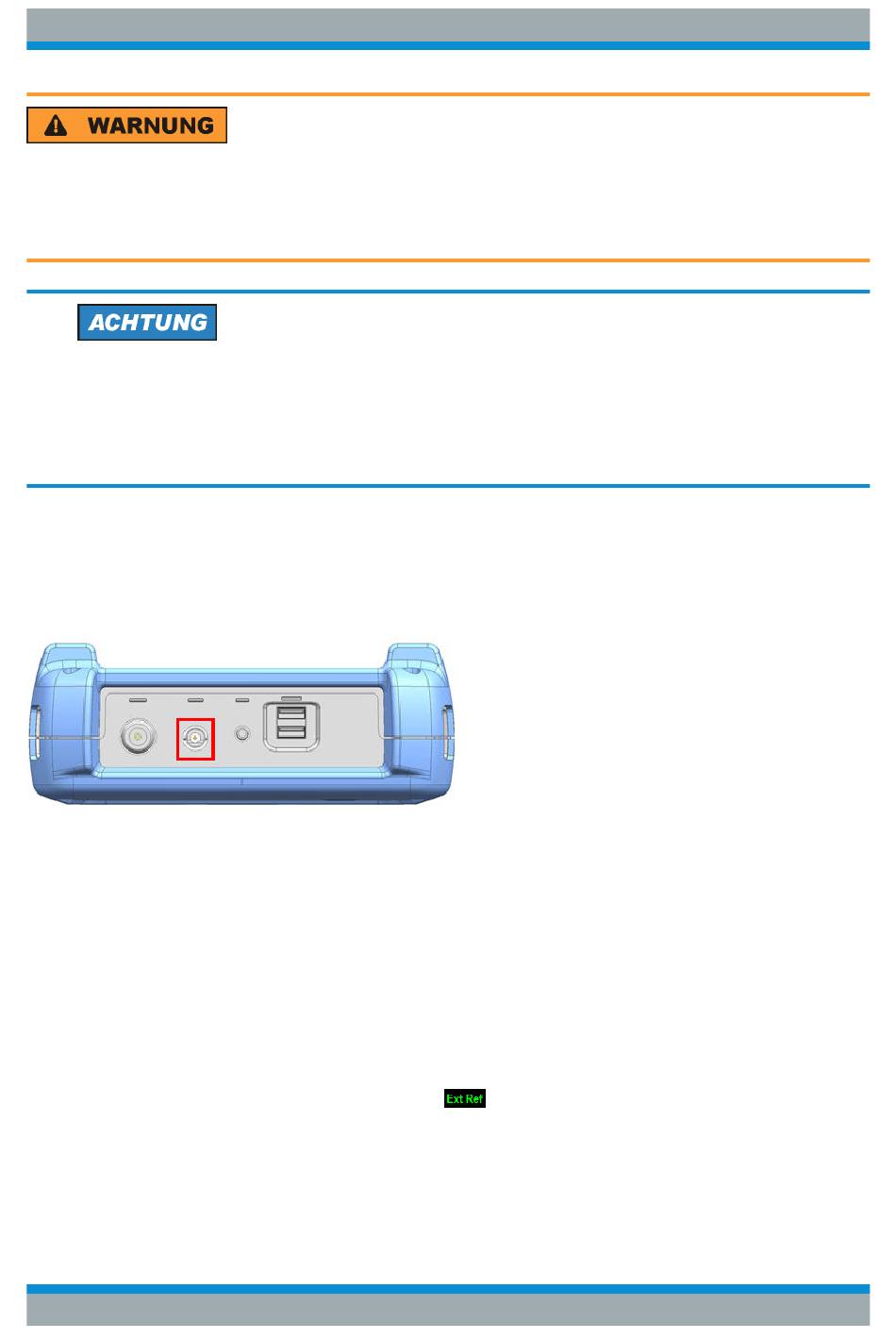

Der BNC-Anschluss befindet sich an der Oberseite des R&S Spectrum Rider.
Der BNC-Anschluss kann für verschiedene Anwendungen genutzt werden. Er
unterstützt ein externes Trigger-Signal oder ein externes Referenzsignal.
Wenn der BNC-Anschluss als Trigger-Eingang konfiguriert wird, steuert er den
Start einer Messung. Der Trigger-Modus wird im Menü „Sweep" ausgewählt,
siehe Kapitel 3.5.5,
der von TTL-Signalen.
Wenn der BNC-Anschluss als Referenzeingang konfiguriert wird, können Sie ein
externes 10-MHz-Referenzsignal zum Zweck der Frequenzsynchronisation
anwenden. Das externe Referenz-Label
Messkurvenfensters angezeigt. Dadurch wird angegeben, dass das Referenzsig-
nal über einen externen Signaleingang bereitgestellt wird. Die Label-Farbe wech-
selt zu Grün, wenn ein Referenzsignal erkannt wird.
