Um den Harmonischenabstand zu messen, wird der Marker auf das Signal
und ein Deltamarker auf die zweite Harmonische gesetzt.
9. Drücken Sie die Taste MARKER.
Der R&S Spectrum Rider setzt einen Marker auf den Maximalwert der Mess-
kurve. Der Maximalwert der Messkurve entspricht dem Signal.
10. Wählen Sie den Softkey „Neuer Marker" in der „Fußleiste der Messung".
Der R&S Spectrum Rider aktiviert einen Deltamarker und positioniert ihn auf
dem nächsten Maximalwert der Messkurve. Dies entspricht der zweiten Har-
monischen.

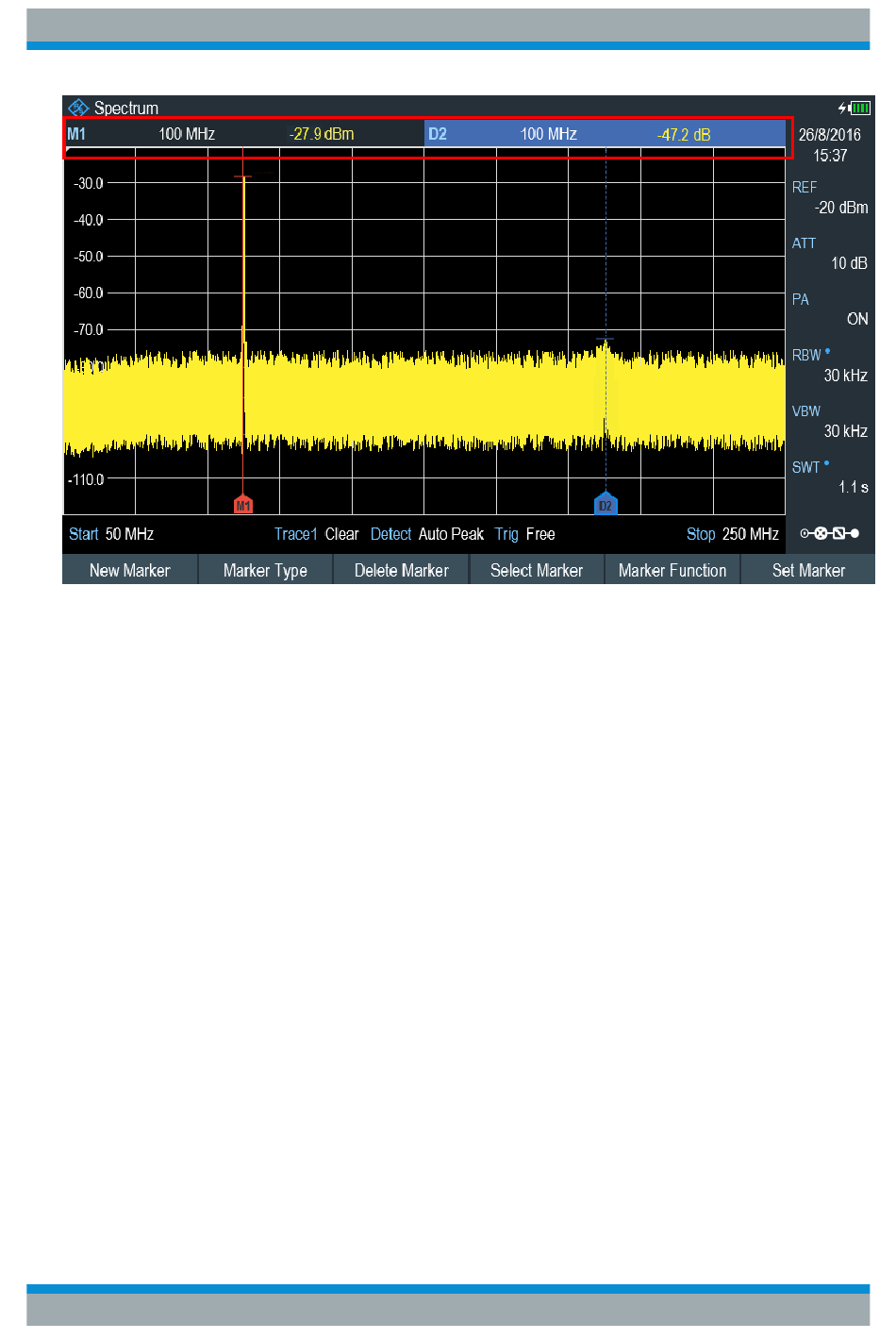

Der Harmonischenabstand ist der vertikale Abstand zwischen Marker und
Deltamarker. Der R&S Spectrum Rider zeigt diesen Wert in der „Messergeb-
nis-Ansicht" an.
