- Seite 1 Betriebsanleitung Option zur Nachrüstung ON LG-EX ON WLG-EX LAN/WIFI Gateway 099-008789-EW500 Zusätzliche Systemdokumente beachten! 19.12.2016...
-
Seite 2: Allgemeine Hinweise
Einsatzort sowie dem Einsatzzweck an Ihren Vertriebspartner oder an unseren Kundenservice unter +49 2680 181-0. Eine Liste der autorisierten Vertriebspartner finden Sie unter www.ewm-group.com. Die Haftung im Zusammenhang mit dem Betrieb dieser Anlage ist ausdrücklich auf die Funktion der Anlage beschränkt. Jegliche weitere Haftung, gleich welcher Art, wird ausdrücklich ausgeschlossen. -
Seite 3: Inhaltsverzeichnis
Einhaltung der RoHS-Anforderungen ..................17 8 Störungsbeseitigung ........................... 18 Fehlermeldungen ......................... 18 9 Technische Daten ..........................20 ON LG-EX, ON WLG-EX ......................20 10 Zubehör ..............................21 10.1 Allgemein ............................. 21 11 Anhang A .............................. 22 11.1 Übersicht EWM-Niederlassungen ....................22 099-008789-EW500 19.12.2016... -
Seite 4: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Betriebsanleitung Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Betriebsanleitung GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevorstehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol. -
Seite 5: Symbolerklärung
Zu Ihrer Sicherheit Hinweise zum Gebrauch dieser Betriebsanleitung 2.1.1 Symbolerklärung Symbol Beschreibung Symbol Beschreibung Technische Besonderheiten, die der Betätigen und Loslassen / Tippen / Benutzer beachten muss. Tasten Gerät ausschalten Loslassen Gerät einschalten Betätigen und Halten Schalten Falsch Drehen Richtig Zahlenwert - einstellbar Menüeinstieg Signalleuchte leuchtet grün... -
Seite 6: Teil Der Gesamtdokumentation

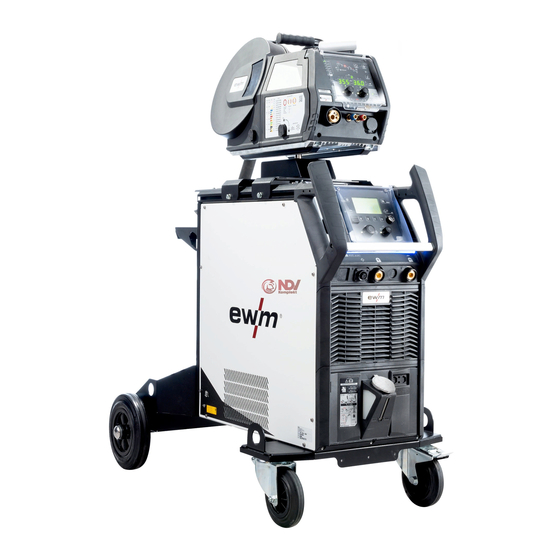

Zu Ihrer Sicherheit Teil der Gesamtdokumentation Teil der Gesamtdokumentation Diese Betriebsanleitung ist Teil der Gesamtdokumentation und nur in Verbindung mit allen Teil-Dokumenten gültig! Betriebsanleitungen sämtlicher Systemkomponenten, insbesondere der Sicherheitshinweise lesen und befolgen! Die Abbildung zeigt das allgemeine Beispiel eines Schweißsystems. Abbildung 2-1 Pos. -
Seite 7: Bestimmungsgemäßer Gebrauch
Erfahrung im Umgang mit Software haben. Verwendung und Betrieb ausschließlich mit folgenden Geräten • EWM Schweißgeräteserien ab Baujahr 2002 mit 7-poliger digitaler Schnittstelle. Diese Ergänzungsblätter erweitern das Standarddokument! Diese Ergänzungsblätter sind nur in Verbindung mit der entsprechenden Standardbetriebsanleitung gültig und erweitern bzw. ersetzen einen Abschnitt in den entsprechenden Standardbeschreibungen. -
Seite 8: Lieferumfang
Lieferumfang ON LG-EX Lieferumfang ON LG-EX Der Standardlieferumfang enthält: • 1 Authentifizierungsschlüssel • 1 LAN Gateway ON WLG-EX Der Standardlieferumfang enthält: • 1 Authentifizierungsschlüssel • 1 WiFi Gateway Der Lieferumfang wird vor dem Versand sorgfältig geprüft und verpackt, jedoch sind Beschädigungen während des Transportes nicht auszuschließen. -
Seite 9: Gerätebeschreibung - Schnellübersicht
Gerätebeschreibung - Schnellübersicht Frontansicht Gerätebeschreibung - Schnellübersicht Frontansicht Abbildung 5-1 Pos. Symbol Beschreibung Halterung zum Aufhängen des Fernstellers WiFi-Antenne (Nur bei Ausführung WiFi) Gerätesteuerung > siehe Kapitel 5.3 LAN-Schnittstelle Anschlussbuchse , 7-polig (digital) Verbindung zum digitalen Fernstelleranschluss Stromquelle, bzw. Drahtvorschubgerät. Zugentlastung 099-008789-EW500 19.12.2016... -
Seite 10: Rückansicht
Gerätebeschreibung - Schnellübersicht Rückansicht Rückansicht Abbildung 5-2 Pos. Symbol Beschreibung Gerätefüße Befestigungsmagnet Zur Befestigung des Fernstellers an magnetisierbaren Oberflächen Transportgriff 099-008789-EW500 19.12.2016... -
Seite 11: Gerätesteuerung - Bedienelemente
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Gerätesteuerung - Bedienelemente Abbildung 5-3 Pos. Symbol Beschreibung Drucktaste Create Erzeugen einer Konfigurationsdatei. Drucktaste Load Laden einer Konfigurationsdatei. Drucktaste Master Laden bzw. Erzeugen einer erweiterten Konfigurationsdatei. USB-Schnittstelle zur Offline-Datenübertragung Anschlussmöglichkeit für USB-Stick (vorzugsweise industrielle USB-Sticks). Signalleuchte Error >... - Seite 12 Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Pos. Symbol Beschreibung Schnittstelle (Xbutton) • Anmelden und Identifizieren von Benutzern für die Schweißdatenaufzeichnung. • Freigabe von Netzwerkfunktionen. Drucktaste Save Speichern des aktuellen JOBs auf USB-Stick. Drucktaste Load Laden und Aktivieren des aktuellen JOBs vom USB-Stick. 099-008789-EW500 19.12.2016...
-
Seite 13: Aufbau Und Funktion
Aufbau und Funktion Verbindungen herstellen Aufbau und Funktion Verbindungen herstellen Geräteschäden durch unsachgemäßen Anschluss! Die Gateway sind speziell für den Anschluss an Schweiß- bzw. Drahtvorschubgeräte entwickelt. Ein Anschluss an andere Geräte kann zu Geräteschäden führen! • Betriebsanleitung des Schweiß-, bzw. Drahtvorschubgerätes beachten! •... -
Seite 14: Job (Schweißaufgabe) Auslesen
Aufbau und Funktion Schweißdaten aufzeichnen 6.2.3.1 JOB (Schweißaufgabe) auslesen • USB-Stick in Gateway einstecken. • Drucktaste „Save“ drücken und wieder loslassen. • Nachdem die Signalleuchte „USB“ aufgehört hat zu blinken, USB-Stick aus Gateway herausziehen. 6.2.3.2 JOB (Schweißaufgabe) einlesen • USB-Stick in Gateway einstecken. •... -
Seite 15: Wartung, Pflege Und Entsorgung
Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung Allgemein GEFAHR Unsachgemäße Wartung und Prüfung! Das Gerät darf nur von sachkundigen, befähigten Personen gereinigt, repariert oder geprüft werden! Befähigte Person ist, wer aufgrund seiner Ausbildung, Kenntnisse und Erfahrung die bei der Prüfung dieser Geräte auftretenden Gefährdungen und mögliche Folgeschäden erkennen und die erforderlichen Sicherheitsmaßnahmen treffen kann. -
Seite 16: Tägliche Wartungsarbeiten
Weitere Informationen entnehmen Sie bitte der beiliegenden Broschüre "Warranty registration" sowie unserer Information zu Garantie, Wartung und Prüfung auf www.ewm-group.com Es ist eine Wiederholungsprüfung nach Norm IEC 60974-4 „Wiederkehrende Inspektion und Prüfung" durchzuführen. Neben den hier erwähnten Vorschriften zur Prüfung sind die jeweiligen Landesgesetze bzw. -
Seite 17: Entsorgung Des Gerätes
Darüber hinaus ist die Rückgabe europaweit auch bei EWM-Vertriebspartnern möglich. Einhaltung der RoHS-Anforderungen Wir, die EWM AG Mündersbach, bestätigen Ihnen hiermit, dass alle von uns an Sie gelieferten Produkte, die von der RoHS-Richtlinie betroffen sind, den Anforderungen der RoHS entsprechen (siehe auch zutreffende EG - Richtlinien auf der Konformitätserklärung Ihres Gerätes). -
Seite 18: Störungsbeseitigung
Störungsbeseitigung Fehlermeldungen Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Ein Schweißgerätefehler wird durch einen Fehlercode (siehe Betriebsanleitung des Schweißgerätes) in der Anzeige der Gerätesteuerung dargestellt. - Seite 19 Störungsbeseitigung Fehlermeldungen Fehler Fehler Typ Anzeigedauer Mögliche Ursache Abhilfe Kategorie (Error (Error) Typ) Einmalig Auf dem USB- Daten neu erzeugen. Speichermedium konnten keine Daten gelesen werden. Einmalig Daten auf dem USB- Daten neu erzeugen. Speichermedium sind beschädigt. Einmalig USB-Speichermedium defekt Alternatives USB- oder schreibgeschützt.
-
Seite 20: Technische Daten
Technische Daten ON LG-EX, ON WLG-EX Technische Daten Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! ON LG-EX, ON WLG-EX Schnittstelle 7-polig Maße L x B x H 420 x 235 x 115 mm Gewicht 3,8 kg... -
Seite 21: Zubehör
Zubehör Allgemein Zubehör 10.1 Allgemein Bezeichnung Artikelnummer 2GB / Industrial USB-Stick 094-021748-00000 LAN CABLE 10m Netzwerkkabel 094-020672-00000 FRV 7POL 1 m Anschlussverlängerungskabel 092-000201-00002 FRV 7POL 5 m Anschlussverlängerungskabel 092-000201-00003 FRV 7POL 10 m Anschlussverlängerungskabel 092-000201-00000 FRV 7POL 20 m Anschlussverlängerungskabel 092-000201-00001 099-008789-EW500 19.12.2016... -
Seite 22: Anhang A Übersicht Ewm-Niederlassungen
Anhang A Übersicht EWM-Niederlassungen Anhang A 11.1 Übersicht EWM-Niederlassungen 099-008789-EW500 19.12.2016...
