Aufbau und Funktion
MIG/MAG-Schweißen

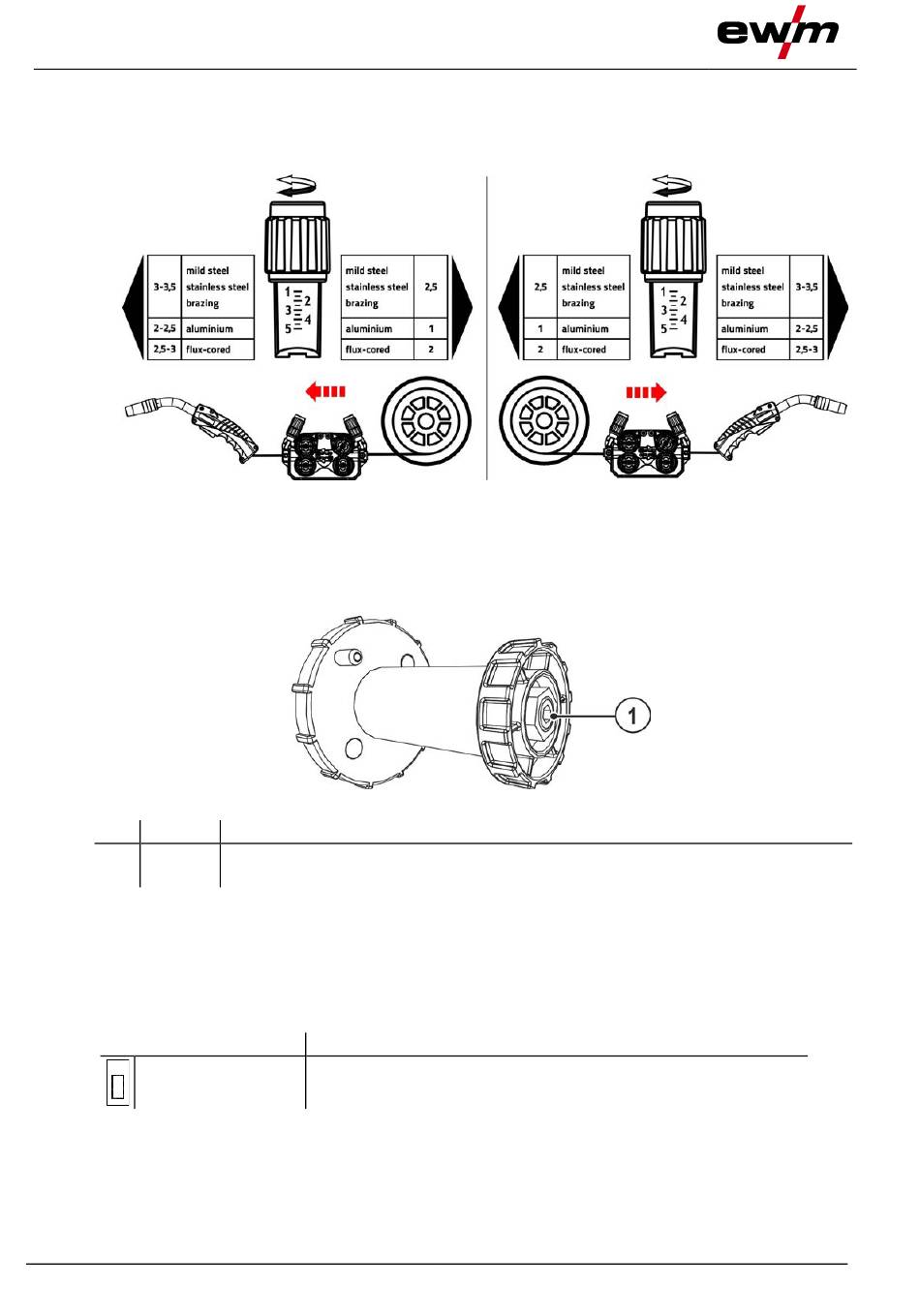

• Der Anpressdruck muss in Abhängigkeit vom verwendeten Zusatzwerkstoff an den Einstellmuttern der
Druckeinheiten für jede Seite (Drahteingang / Drahtausgang) getrennt eingestellt werden. Eine Tabelle
mit Einstellwerten befindet sich auf einem Aufkleber in der Nähe des Drahtvorschubantriebes:
Variante 1: linksseitige Einbaulage
Automatischer Einfädelstopp
Schweißbrenner während des Einfädelvorgangs auf das Werkstück aufsetzen. Der Schweißdraht wird
nun so lange eingefädelt, bis er auf das Werkstück trifft.
5.2.3.4

Einstellung Spulenbremse

Pos. Symbol
1
• Innensechskantschraube (8 mm) im Uhrzeigersinn anziehen, um die Bremswirkung zu erhöhen.
Spulenbremse so weit anziehen, dass sie bei Stopp des Drahtvorschubmotors nicht nachläuft
aber im Betrieb nicht blockiert.
5.2.4

MIG/MAG-Standardbrenner

Der Brennertaster des MIG-Schweißbrenners dient grundsätzlich dem Starten und Beenden des
Schweißvorgangs.
Bedienelemente
Brennertaster
34
Beschreibung 0
Innensechskantschraube
Befestigung der Drahtspulenaufnahme und Einstellung der Spulenbremse
Funktionen
• Schweißen starten / beenden
Variante 2: rechtsseitige Einbaulage
Abbildung 5-16
Abbildung 5-17
