Anschluss Werkstückleitung; Schweißaufgabenanwahl; Fernsteller - EWM Drive XQ Basic Betriebsanleitung

Pos. Symbol
1
2
3
4
5
6
• Kabelstecker des Elektrodenhalters bzw. Fugenhobels in die Anschlussbuchse, Schweißstrom am
Drahtvorschubgerät einstecken und durch Rechtsdrehung verriegeln. Die Schweißstrompolarität wird
durch Umstecken des Schweißstromsteckers (Zwischenschlauchpaket) an der Stromquelle geändert.
5.4.2 Anschluss Werkstückleitung
Anschlussbeschreibung siehe entsprechende Betriebsanleitung "Stromquelle".
5.4.3 Schweißaufgabenanwahl
Schweißaufgabenanwahl bzw. Gerätebedienung siehe entsprechende Betriebsanleitung "Steuerung".
5.5

Fernsteller

Die Herstellergarantie erlischt bei Geräteschäden durch Fremdkomponenten!
• Ausschließlich Systemkomponenten und Optionen (Stromquellen, Schweißbrenner, Elektro-
denhalter, Fernsteller, Ersatz- und Verschleißteile, etc.) aus unserem Lieferprogramm verwen-
den!
• Zubehörkomponente nur bei ausgeschalteter Stromquelle an Anschlussbuchse einstecken
und verriegeln!
Fernsteller dienen der entfernten Bedienung diverser Gerätefunktionen.
Pos. Symbol
1
099-005628-EW500
19.10.2021
Beschreibung 0
Elektrodenhalter
Fugenhobel
Zusätzliche Systemdokumente beachten!
Anschlussbuchse Schweißstrom
Schweißstrompotential des Schweißbrenneranschlusses zum E-Hand-Schweißen bzw.
Fugenhobeln
Zwischenschlauchpaket
Stromquelle
Zusätzliche Systemdokumente beachten!
Werkstück
Beschreibung 0
Fernsteller

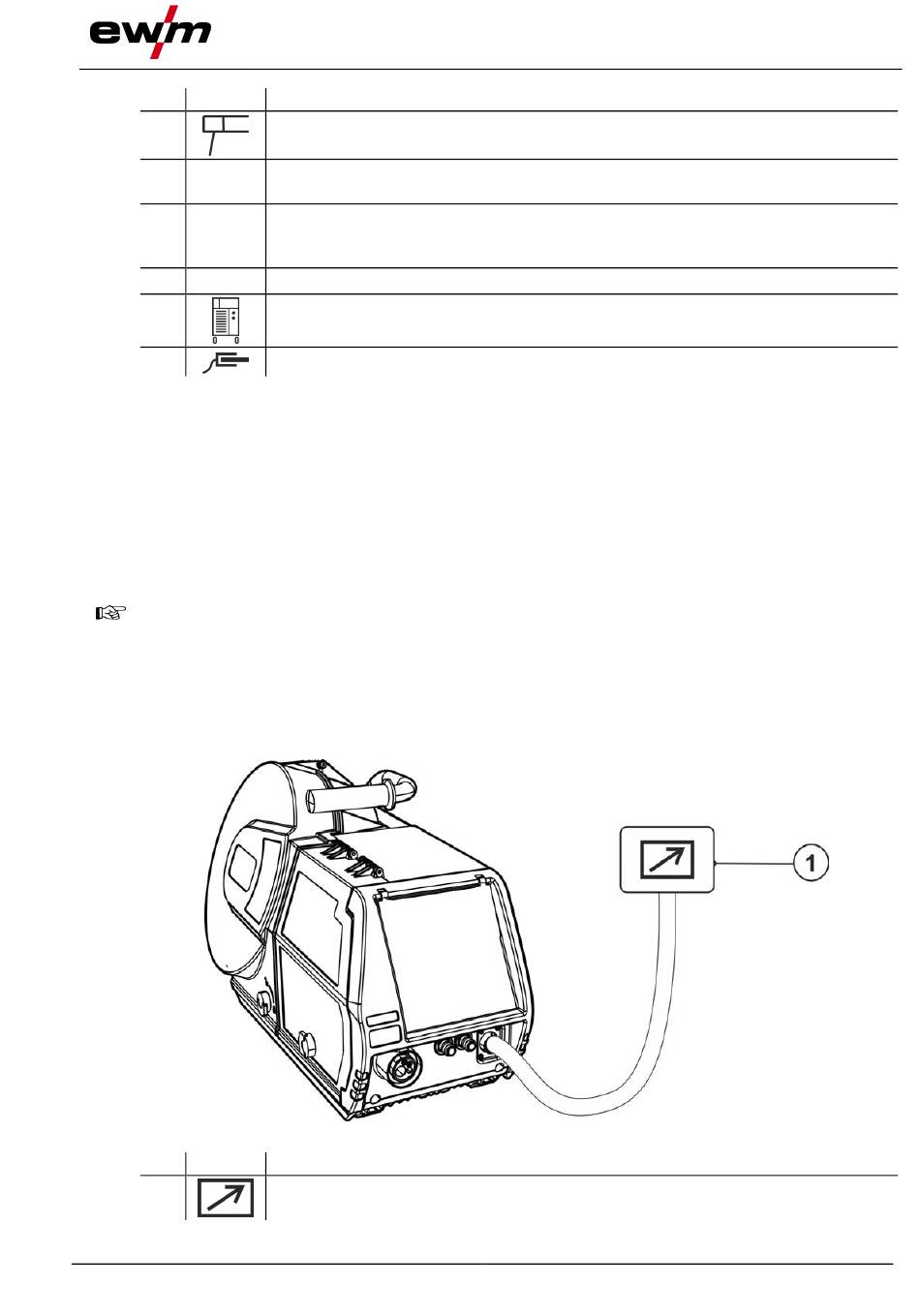

Abbildung 5-20
Aufbau und Funktion
Fernsteller
37
