Aufbau und Funktion
MIG/MAG-Schweißen
• Schutzklappe entriegeln und öffnen.
• Rändelmutter von Drahtspulenaufnahme lösen.
• Schweißdrahtspule auf der Drahtspulenaufnahme so fixieren, dass der Mitnehmerstift in der Spulen-
bohrung einrastet.
• Drahtspule mit Rändelmutter wieder befestigen.
Abspulrichtung der Schweißdrahtspule beachten.
5.2.3.2

Drahtvorschubrollen wechseln

Pos. Symbol
1
2
30
Beschreibung 0
Knebel
Mit dem Knebel werden die Verschlussbügel der Drahtvorschubrollen fixiert.
Verschlussbügel
Mit den Verschlussbügeln werden die Drahtvorschubrollen fixiert.

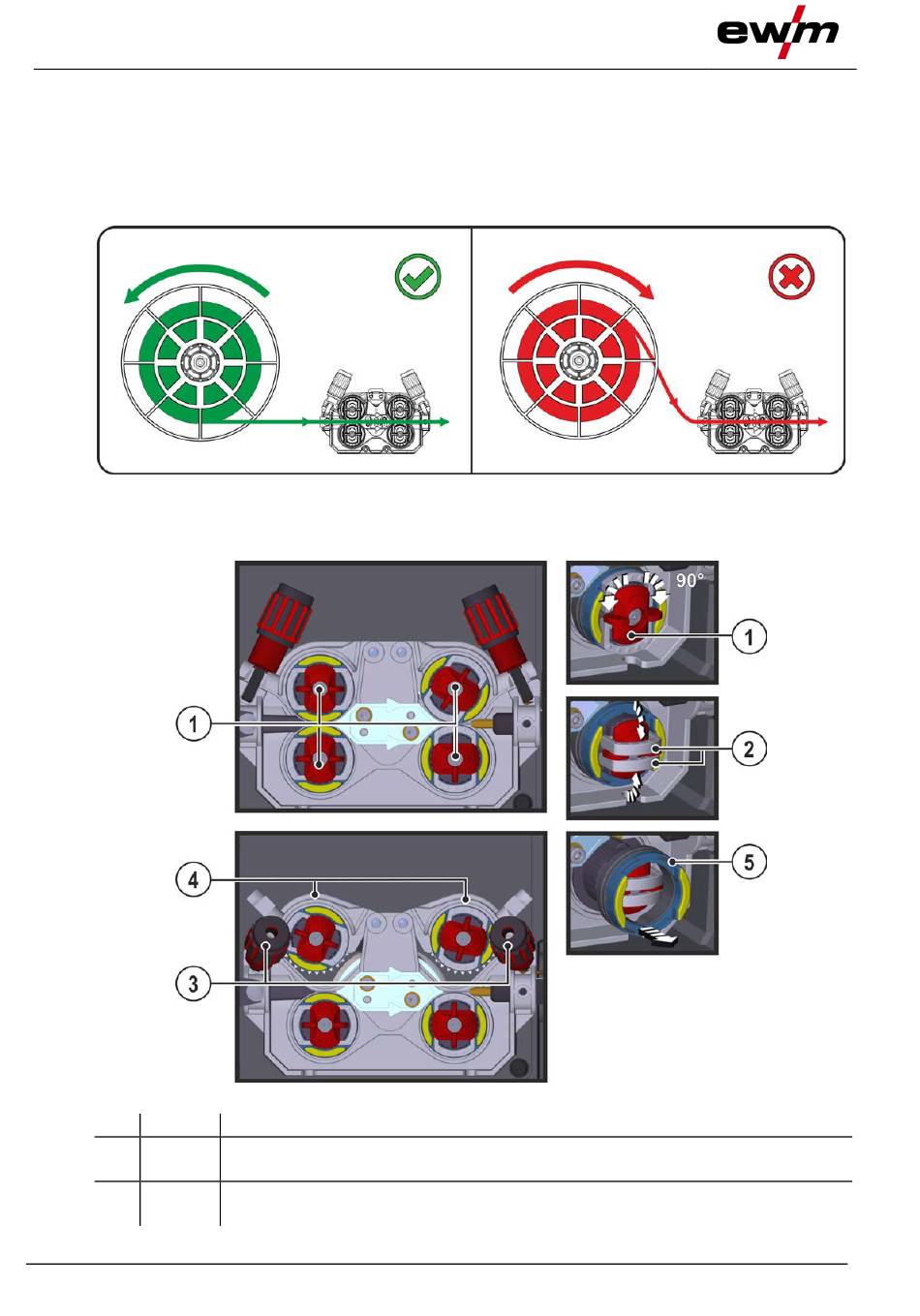

Abbildung 5-13
Abbildung 5-14
