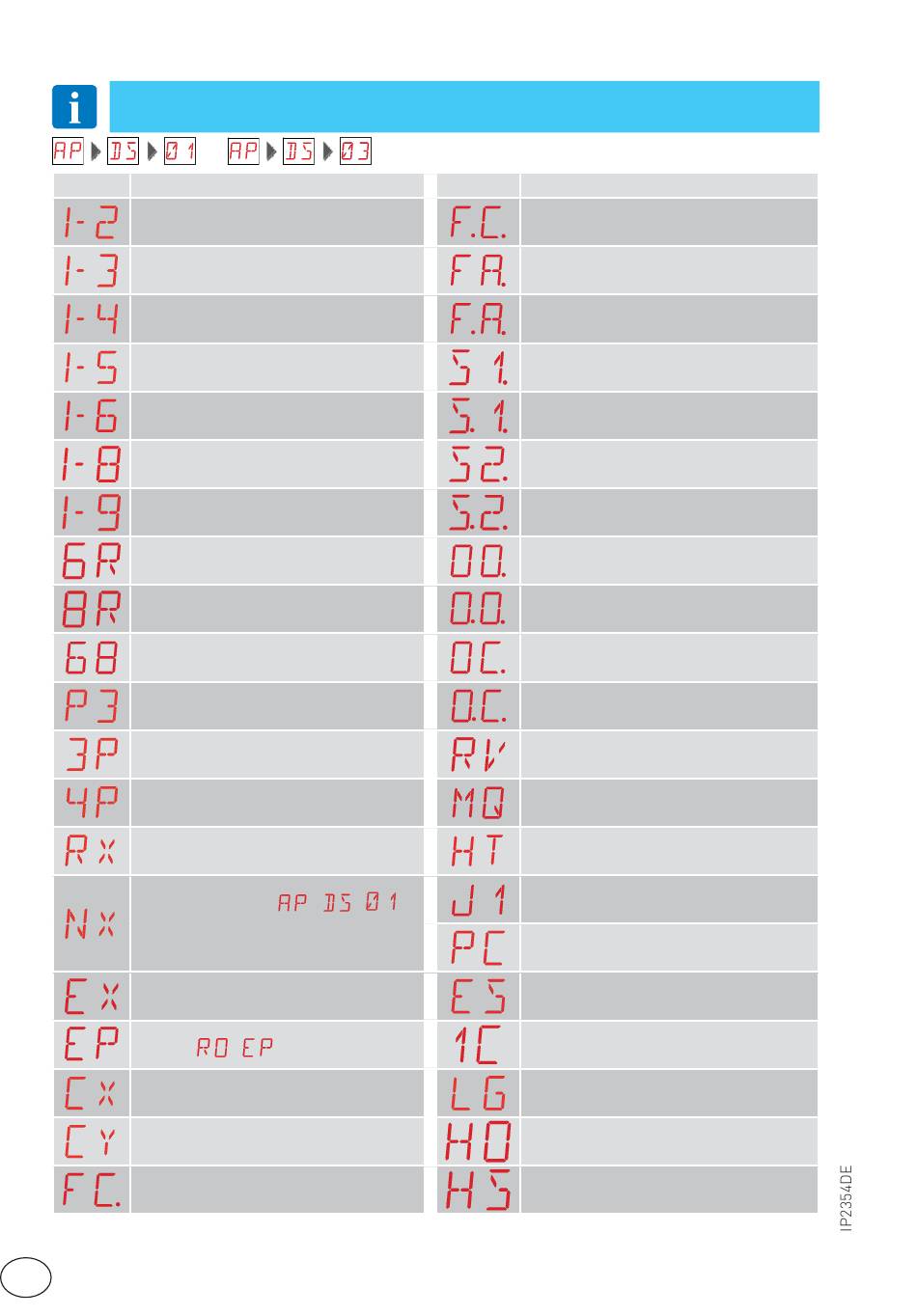

13.2 Anzeige der Sicherheitseinrichtungen und Befehle

HINWEIS: Der Anzeigemodus Sicherheiten und Befehle ist nur sichtbar, wenn der Displayanzei-
gemodus auf 01 oder auf 03 eingestellt ist.
Display
1-2 - Befehl Aktivierung automatische Schließung.
1-3 - Öffnungsbefehl.
1-4 - Schließbefehl.
1-5 - Befehl Schrittbetrieb.
1-6 - Sicherheitsvorrichtung mit Stopp beim Öffnen
und Schließen.
1-8 - Sicherheitsvorrichtung mit Reversierung beim
Schließen.
1-9 - STOPP-Befehl.
1-6R - Auslösung oder Störung resistive Sicherheitsleiste
(Stopp) beim Öffnen
1-8R - Auslösung oder Störung resistive Sicherheitsleiste
(Reversierung) beim Schließen
68 - Wahl der gleichzeitig an die Klemmen 1-6 und 1-8
angeschlossenen Befehlseinrichtung.
P3 - Befehl Teilöffnung.
3P - Öffnungsbefehl im Totmannmodus.
4P - Schließbefehl im Totmannmodus.
RX - Funkempfang (irgendeiner gespeicherten Taste eines
im Speicher vorhandenen Senders).
NX - Funkempfang (einer nicht gespeicherten Taste).
HINWEIS: Wird bei Auswahl
bei Empfang eines Befehls eines nicht gespeicherten
Senders angezeigt.
EX - Funkempfang Rolling-Code außerhalb der Sequenz.
EP - Funkempfang entspricht nicht der Konfiguration des
Parameters
CX - Befehlsempfang über Karte AUX1.
CY - Befehlsempfang über Karte AUX2.
FC. - Schließendschalter Antrieb 1.
DE
Beschreibung
→ → auch
→
Display
F.C. - Schließendschalter Antrieb 2.
FA. - Öffnungsendschalter Antrieb 1.
F.A. - Öffnungsendschalter Antrieb 2.
S1 - Erfassen des Anschlags beim Schließen Antrieb 1.
S.1. - Erfassen des Anschlags beim Schließen Antrieb 2.
S2 - Erfassen des Anschlags beim Öffnen Antrieb 1.
S.2. - Erfassen des Anschlags beim Öffnen Antrieb 2.
OO. - Erreichen des Grenzwerts der Hinderniserkennung
beim Öffnen Antrieb 1.
O.O. - Erreichen des Grenzwerts der Hinderniserkennung
beim Öffnen Antrieb 2.
OC. - Erreichen des Grenzwerts der Hinderniserkennung
beim Schließen Antrieb 1.
O.C. - Erreichen des Grenzwerts der Hinderniserkennung
beim Schließen Antrieb 2.
RV - Aktivierung/Deaktivierung des eingebauten Funk-
empfängers über RDX.
MQ - Erfassungsvorgang der mechanischen Anschläge
wird durchgeführt.
HT - Antriebe werden erwärmt (NIO-Funktion).
JR1 - Zustandsänderung der Drahtbrücke JR1.
PC - Erkennung HOST (Personal Computer) ange-
schlossen.
ES - Wechsel in den Energiesparmodus (Green Mode,
Energy Saving).
1C - Schließzyklus je 1 Flügel.
LG - Schaltung Hoflicht/Gartenlicht.
HO - Druckerhaltung für Hydraulikkolben
HS - Zusätzlicher Schub beim Schließen
