4.5 Einstellung der Anschläge und Endschalter
4.5.1 Mechanische Endanschläge

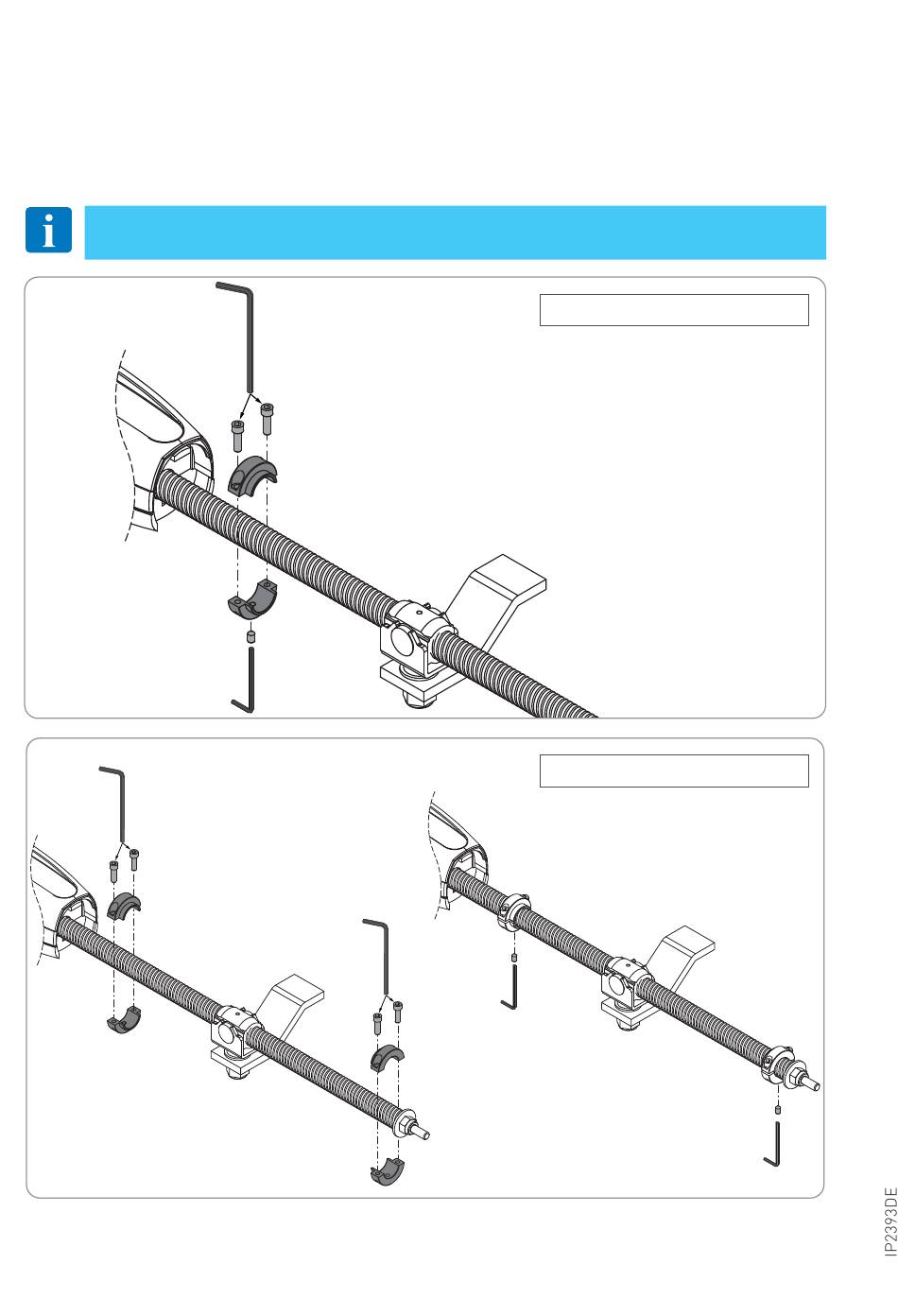

Bringen Sie den Flügel in die maximale Öffnungsstellung (oder Schließstellung - PWR50H-HR), lo-
ckern Sie den mechanischen Anschlag mit einem 5mm-Inbusschlüssel so weit, dass er entlang der
Zugschraube verschoben werden kann. Bringen Sie ihn an der Schraubenmutter zum Anschlag,
ziehen Sie die Schrauben mit dem 5mm-Inbusschlüssel an und befestigen Sie den 3mm-Zapfen.
HINWEIS: PWR50AC verfügt nur über einen Anschlag für die Öffnung. PWR50H-HR wer-
den mit Anschlägen für Öffnung und Schließung geliefert.
5mm
5mm
3mm
5mm
16
PWR50AC
PWR50H-HR
3mm
3mm
