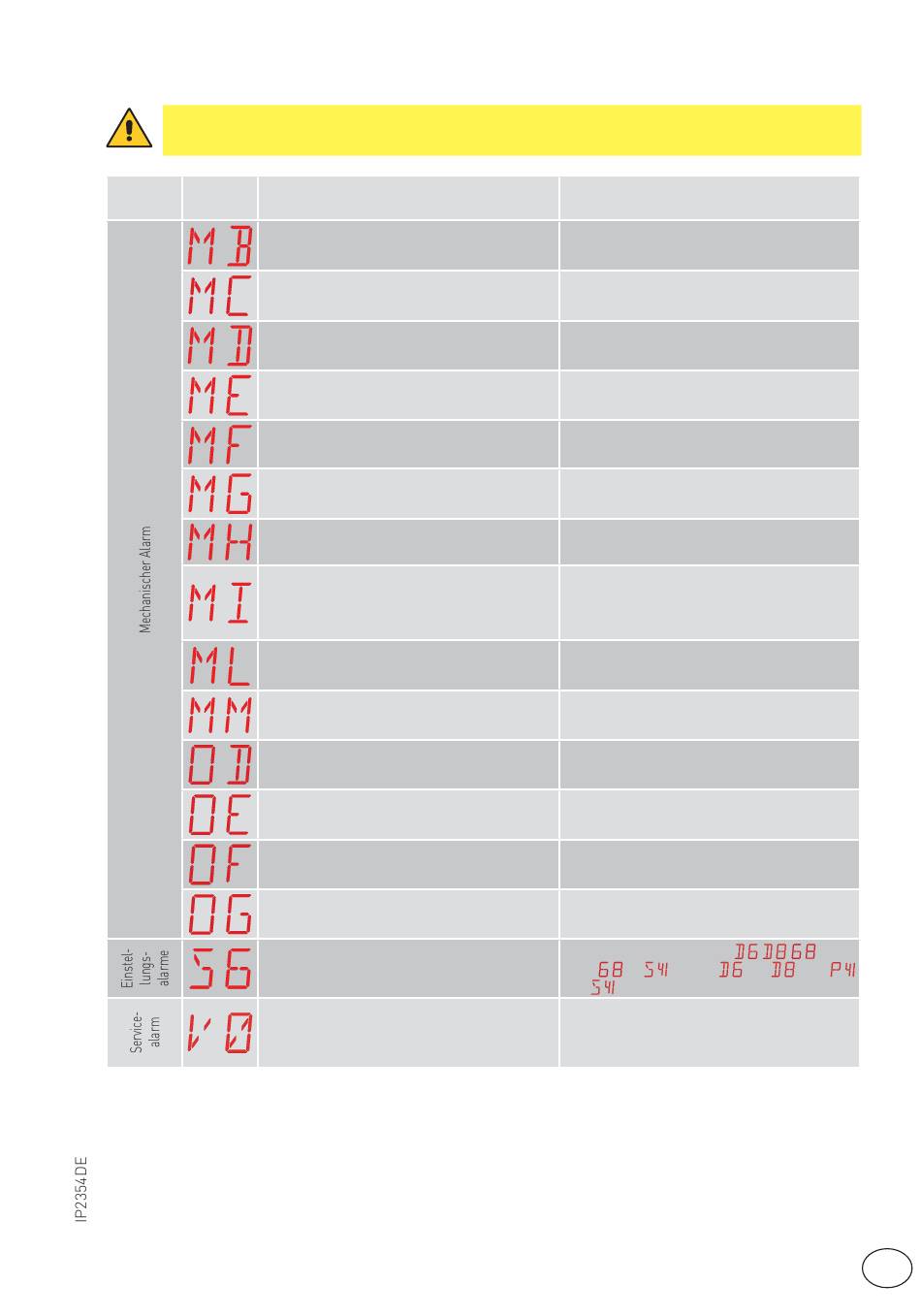

13.3 Anzeige von Alarm und Störungen
ACHTUNG: die Anzeige von Alarm und Störungen erfolgt bei jeder durchgeführten Anzeigenwahl. Die Signalisie-
rung von Alarmmeldung hat Vorrang vor allen anderen Anzeigen.
Alarmart Display
MB - Ausfall Antrieb 1 während eines Zyklus.
MC - Ausfall Antrieb 2 während eines Zyklus (bei Betrieb
MD - Auf-Endschalter Antrieb 1 funktioniert nicht ein-
ME - Zu-Endschalter Antrieb 1 funktioniert nicht ein-
MF - Auf-Endschalter Antrieb 2 funktioniert nicht ein-
MG - Zu-Endschalter Antrieb 2 funktioniert nicht ein-
MH - Überlappung der Flügel nicht korrekt.
MI - Erfassung des fünften Hindernisses in Folge.
ML - Stopp-Endschalter vertauscht Antrieb 1
MM - Stopp-Endschalter vertauscht Antrieb 2
OD - Hindernis beim Öffnen an Flügel 1.
OE - Hindernis beim Schließen an Flügel 1.
OF - Hindernis beim Öffnen an Flügel 2.
OG - Hindernis beim Schließen an Flügel 2.
S6 - Falsche Einstellung der Sicherheitstests.
V0 - Wartungseingriff notwendig.
Beschreibung
mit 2 Antrieben).
wandfrei.
wandfrei.
wandfrei.
wandfrei.
Anschluss von Antrieb 1 prüfen oder prüfen, ob dessen
Schutzschalter ausgelöst hat.
Anschluss von Antrieb 2 prüfen oder prüfen, ob dessen
Schutzschalter ausgelöst hat.
Den Anschluss des Endschalters für die Öffnung von
Antrieb 1 überprüfen.
Den Anschluss des Endschalters zur Schließung von
Antrieb 1 überprüfen.
Den Anschluss des Endschalters für die Öffnung von
Antrieb 2 überprüfen.
Den Anschluss des Endschalters zur Schließung von
Antrieb 2 überprüfen.
Prüfen, ob der Antrieb, der zuerst die Öffnung durchführt
(M1), so angeschlossen ist, wie aus Abb. 1 ersichtlich.
Das Vorhandensein von permanenten Hindernissen ent-
lang des Antriebshubs überprüfen.
Einstellungen/Funktionstüchtigkeit eventueller End-
schalter überprüfen.
Anschluss Endschalter Antrieb 1 korrigieren
Anschluss Endschalter Antrieb 2 korrigieren
Das Vorhandensein von Hindernissen entlang des An-
triebshubs überprüfen.
Das Vorhandensein von Hindernissen entlang des An-
triebshubs überprüfen.
Das Vorhandensein von Hindernissen entlang des An-
triebshubs überprüfen.
Das Vorhandensein von Hindernissen entlang des An-
triebshubs überprüfen.
Die Konfiguration der Parameter
Wenn →
oder sein.
Den geplanten Wartungseingriff durchführen.
39
Betrieb
, , prüfen.
, können und nicht
