IP1747DE- rev. 2011-09-07
DITEC S.p.A.
Via Mons. Banfi, 3 - 21042 Caronno Pertusella (VA) - ITALY
Tel. +39 02 963911 - Fax +39 02 9650314
www.ditec.it - ditec@ditecva.com

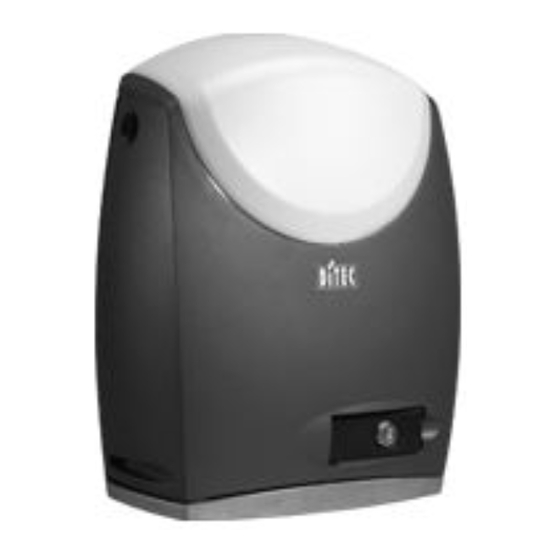

CROSS
Montage und
DE
Wartungshandbuch für
Schiebetorantriebe.
(Übersetzung der originalsprachlichen Anweisungen)
Werbung
Verwandte Anleitungen für DITEC CROSS Serie
Inhaltszusammenfassung für DITEC CROSS Serie
- Seite 1 CROSS IP1747DE- rev. 2011-09-07 Montage und Wartungshandbuch für Schiebetorantriebe. (Übersetzung der originalsprachlichen Anweisungen) DITEC S.p.A. Via Mons. Banfi, 3 - 21042 Caronno Pertusella (VA) - ITALY Tel. +39 02 963911 - Fax +39 02 9650314 www.ditec.it - ditec@ditecva.com...
- Seite 2 INHALTSVERZEICHNIS Thema Seite 1. Allgemeine Sicherheitshinweise 2. Konformitätserklärung 2.1 Maschinenrichtlinie 3. Technische Daten 3.1 Hinweise zum Gebrauch 3.2 Abmessungen Installationsbeispiel Hauptbestandteile Mechanische Installation 6.1 Vorbereitung der Grundplatte 6.2 Höheneinstellung des Getriebemotors 6.3 Installation der Zahnstange 6.4 Einstellung der Endschalter 6.5 Encoder Betrieb Installation des Bausatzes Kettenantrieb CROSS7EHTC Installation der Halterung der Lichtschranke CROSS7SF Installation des Bausatzes Innenbeleuchtung LUXK7...
- Seite 3 ALLGEMEINE SICHERHEITSHINWEISE Das vorliegende Installationshandbuch ist ausschließlich für das Fachpersonal bestimmt. Die Montage, elektrischen Anschlüsse und Einstellungen sind unter Beachtung der Montageanweisung und Einhaltung der geltenden Normen auszuführen. Vor Einbaubeginn sind die Anweisungen sorgfältig durchzulesen. Falscher Einbau kann eine Gefahrenquelle darstellen.
- Seite 4 KONFORMITÄTSERKLÄRUNG (Richtlinie 2006/42/EG, Anhang II-B) Fgt"Jgtuvgnngt"FKVGE"U0r0C0"okv"Hktogpukv¦"kp"Xkc"Oqpu0"DcpÝ."5"/"43264"Ectqppq"Rgtvwugnnc"*XC+"/"KVCN[" erklärt, dass der Schiebetorantrieb der Serie CROSS5-CROSS7-CROSS8: für den Einbau in handbetriebene Schiebetore hergestellt wurde, um im Sinne der Richtlinie 2006/42/EG eine Maschine darzustellen. Der Hersteller der kraftbetätigten Schiebetore muss vor der Inbetriebnahme der Maschine ihre Konformität im Sinne der Richtlinie 2006/42/EG (Anhang II-A) erklären; den wesentlichen anwendbaren Sicherheitsbestimmungen gemäß...
- Seite 5 TECHNISCHE DATEN CROSS5EH CROSS7EH CROSS7E CROSS8E CROSS5EH1 CROSS7EH1 Stromversorgung 230 V~ / 50-60 Hz 230 V~ / 50-60 Hz 230 V~ / 50-60 Hz 230 V~ / 50-60 Hz Stromaufnahme 1,2 A 1,5 A Schubkraft 400 N 700 N 600 N 800 N Kondensator 16 F...
- Seite 6 3.2 Abmessungen ANMERKUNG: Alle Maße sind in Millimetern (mm) ausgedrückt, wenn nicht anders angegeben. KR3969FG"̋"4233/2;/29...
- Seite 7 Kontakte von mindestens 3 mm anschließen (nicht mitgeliefert). Der Netzanschluss muss auf einem unabhängigen, von den Anschlüssen an die Steuer- und Schutzvorrichtungen getrennten Kanal erfolgen. ANMERKUNG: Die Funktionsgarantie und die angegebenen Leistungen werden nur mit Zubehör und Sicherheitsvorrichtungen von DITEC erzielt. KR3969FG"̋"4233/2;/29...
- Seite 8 HAUPTBESTANDTEILE CROSS7E CROSS5EH CROSS5EH1 CROSS8E CROSS7EH CROSS7EH1 Bez. Kode Beschreibung 24 V= Motor mit Encoder 230 V~ Motor Schlüsselentriegelung Ritzel Endschalterfeder Steuerung CROSS7SF Halterung Lichtschranke LUXK7 Bausatzes Innenbeleuchtung BATK7 Bausatzes Batterien KR3969FG"̋"4233/2;/29...
- Seite 9 MECHANISCHE INSTALLATION Die Stabilität des Flügels (Entgleisen und seitliches Herausfallen) und den Zustand der Laufrollen prüfen und sicherstellen, dass die oberen Führungen keine Reibungen erzeugen. Die Torführung muss fest am Boden verankert, auf der gesamten Länge vollkommen frei sein, und darf keine Unebenheiten aufweisen, die die Bewegung des Flügels behindern könnten.
- Seite 10 6.1 Vorbereitung der Grundplatte CROSS5EH CROSS5EH1 [*] CROSSCRI [*] CROSSCRN2 X=40 [**] CROSS7EHTC OPENING X+20 [*] Ø50 80 [**] 50 [*] CROSS7EH CROSS7E CROSS7EH1 CROSS8E [*] CROSSCRI [*] CROSSCRN2 X=40 [**] CROSS7EHTC OPENING X+5 [*] Ø55 60 [**] [CROSS5EH-CROSS5EH1] Die Verankerungskrampen auf der Grundplatte einsetzen und sie mit den mitgelieferten Muttern befestigen.
- Seite 11 6.2 Höheneinstellung des Getriebemotors -25 +14 [*] CROSSCRI [*] CROSSCRN2 X=40 Y = 85 [CROSS5EH-CROSS5EH1] 90 [CROSS7EH-CROSS7EH1-CROSS7E-CROSS8E] Den Getriebemotor entriegeln (siehe BETRIEBSANLEITUNG) und den Schlüssel abziehen. Die drei vorderen Schrauben ausschrauben und das Gehäuse durch leichtes Anheben abnehmen. Den Getriebemotor auf der Grundplatte positionieren. Den Getriebemotor einstellen: horizontal, indem man ihn auf den Ösen der Motorbasis gleiten lässt und vertikal mit den vier Nivellierungsschrauben [1].
- Seite 12 6.3 Installation der Zahnstange Den Getriebemotor entriegeln (siehe BETRIEBSANLEITUNG) und das Tor in die Öffnungsposition bringen. /"" Fkg"¥cjpuvcpig"]3̲"cwh"fgo"Tkv¦gn"]4̲"cwÞgigp"wpf"fcu"Vqt"ocpwgnn"ingkvgp"ncuugp."fkg"¥cjpuvcpig"cwh" der gesamten Länge befestigen. Am Ende der Befestigung den Getriebemotor so einstellen, dass ein Spiel von zirka 2-3 mm zwischen Ritzel [2] und Zahnstange [1] besteht. Den Getriebemotor endgültig befestigen.
- Seite 13 6.4 Einstellung der Endschalter OPENING Den Flügel von Hand in die Öffnungsposition bringen und die Bügel der Endschalter [1] und [2] auf der Zahnstange [3] so befestigen, dass der Hebelendschalter um ca. 2/3 die Länge des Bügels überschreitet. Den Vorgang mit dem Flügel in Schließposition wiederholen. Nach Ausführen einiger Manöver die Position der Bügel der Endschalter [1] und [2] so regulieren, dass das Tor ca.
- Seite 14 INSTALLATION DES BAUSATZES KETTENANTRIEB CROSS7EHTC Den Getriebemotor entriegeln (siehe BETRIEBSANLEITUNG). Den Ritzel [1] entfernen. Die Ritzelträgerplatte [2] am Getriebemotor befestigen. Die Ritzel [3] wie auf der Abbildung einsetzen. Die Kette manuell durch die Ritzel führen. Die Abdeckplatte befestigen [4]. min 60 Den Flügel von Hand in die Öffnungsposition bringen und die Bügel [5] wie in der Abbildung dargestellt am Flügel befestigen.
- Seite 15 INSTALLATION DER HALTERUNG DER LICHTSCHRANKE CROSS7SF OPENING Es können zusätzliche Lichtschranken im Gehäuse des Getriebemotors zum Schutz sowohl der Schließ- als auch der Öffnungsbewegung installiert werden. Dazu ist der Bausatz Lichtschrankenunterstützung CROSS7SF zu verwenden. Einen Empfänger (RX) oder einen Sender (TX) am beigepackten Bügel [1] wie in der Abbildung angegeben montieren.
- Seite 16 INSTALLATION DES BAUSATZES INNENBELEUCHTUNG LUXK7 max 60 W Type: CENTRA A CL60 230 V~ E27/ES Die Innenbeleuchtung kann im Gehäuse des Getriebemotors installiert werden. Dazu ist der Bausatz Innenbe- leuchtung LUXK7 zu verwenden. Die Arbeitsschritte für die Montage und für die Anschlüsse müssen wie in der Abbildung angegeben ausgeführt werden.
- Seite 17 11. ELEKTRISCHE ANSCHLÜSSE Die Elektrische Anschlüsse und die Inbetriebnahme der Automatisierung CROSS7E und CROSS8E werden im Installationshandbuch der Steuerung E1A beschrieben. Die Elektrische Anschlüsse und die Inbetriebnahme der Automatisierung CROSS5EH-CROSS5EH1 und CROSS7EH-CROSS7EH1 werden im Installationshandbuch der Steuerung EL31R beschrieben. Führen Sie die 230 V~ Kabel (Anschluss, Blinkleuchte, ggf. externe Kurzbeleuchtung) rechts in die Motorsteu- erung ein.
- Seite 18 13. BETRIEBSANLEITUNG 13.1 Allgemeine Sicherheitshinweise Diese Hinweise sind ein wichtiger Bestandteil des Produkts und dem Betreiber auszuhändigen. Lesen Sie sie aufmerksam durch, denn sie liefern wichtige Informationen zur Sicherheit bei Installation, Ge- brauch und Wartung. Bewahren Sie diese Anleitungen auf und geben Sie diese an mögliche Mitbenutzer der Anlage weiter. Dieses Produkt darf ausschließlich für die bestimmungsgemäße Verwendung eingesetzt werden.
- Seite 19 Wenn den Entriegelungshebel geschlossen ist, der Schlüssel jedoch noch horizontal ist, bleibt der Ent- riegelungsmikroschalter geöffnet und verhindert so jede Bewegung. Ihr Fachhändler: DITEC S.p.A. Via Mons. Banfi, 3 21042 Caronno Pertusella (VA) - ITALY Tel. +39 02 963911 - Fax +39 02 9650314 www.ditec.it - ditec@ditecva.com KR3969FG"̋"4233/2;/29...
- Seite 20 Before installing the product, carefully read the instructions. LAMP 1. ELECTRICAL CONNECTIONS FOR STANDARD INSTALLATION XEL5 230~ XEL2 XEL2 GOL4-GOL4C GOL4-GOL4C Power supply 3x1,5 mm² L N N C U W V 1 5 6 8 9 41 12 11 0...
- Seite 21 2. USAGE WITH STOP LIMIT SWITCH DIP2=OFF CLOSING OPENING CYCLE CYCLE Opening limit 1° switch setting Closing limit 2° switch setting OPENING CLOSING CYCLE CYCLE DIP2=ON Opening limit 1° switch setting Closing limit 2° switch setting CROSS7E / 8E / 14E - E1A QUICK REFERENCE - IP2012...
- Seite 22 For different setting and further information consult the CROSS7E/8E and CROSS14E automation instruction manual, the E1A control panel instruction manual and BIXLR22 radio instruction manual. DITEC S.p.A. www.ditec.it - ditec@ditecva.com CROSS7E / 8E / 14E - E1A QUICK REFERENCE - IP2012...
