Display

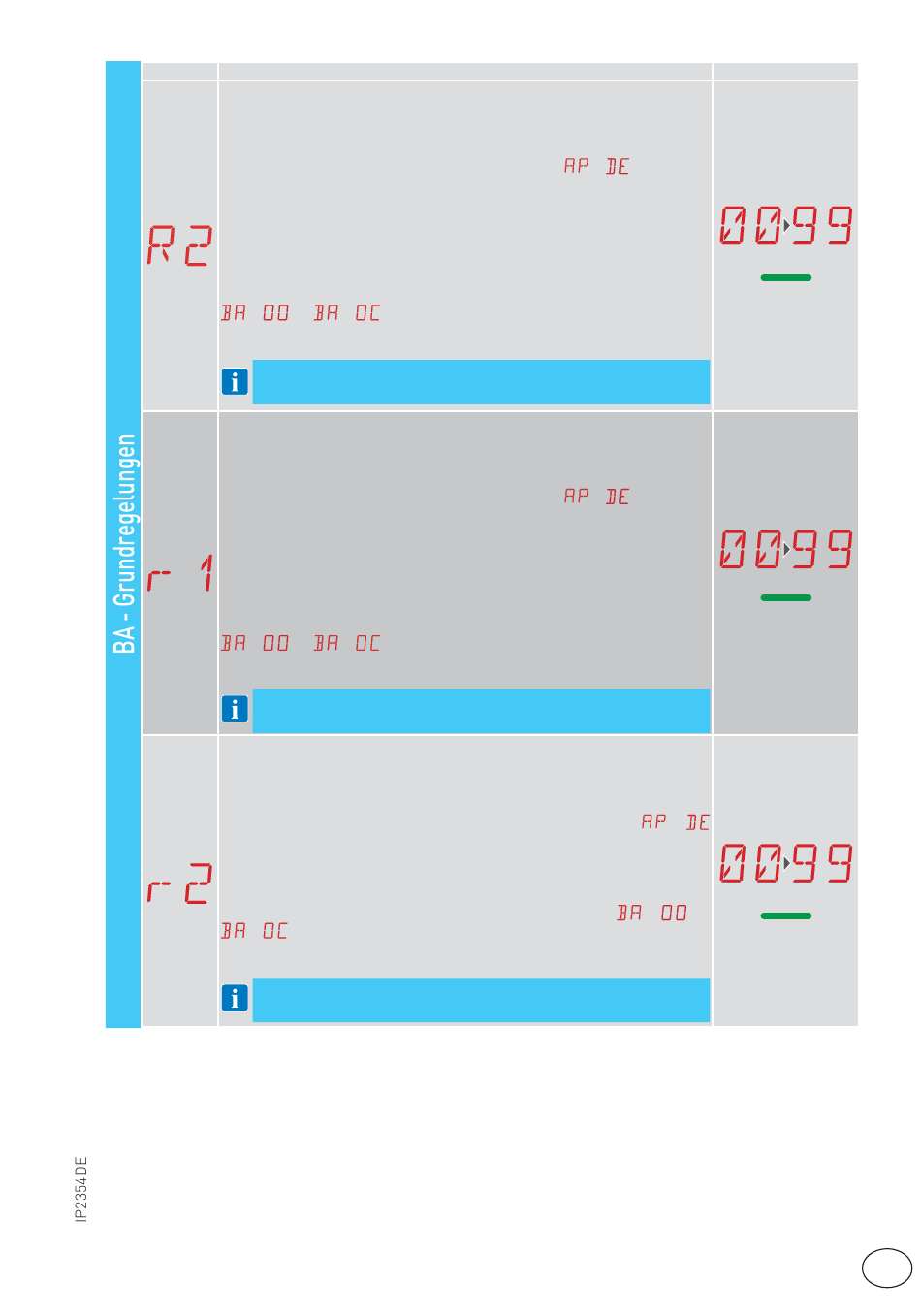

R2 - Einstellung des Drucks auf Hindernisse bei Normalbetrieb mit konstanter Geschwindig-
keit für beide Antriebe in der Schließphase. [%]
Der Schaltkreis verfügt über eine Sicherheitsvorrichtung, die im Fall eines Hindernisses:
- Beim Öffnen wird das Tor angehalten, und wenn es sich außerhalb des Grenzbereichs zur
Hinderniserkennung befindet, dessen Länge mit der Auswahl
erfolgt ein Stopp mit Freigabe.
- Beim Schließen außerhalb des Grenzbereichs der Hinderniserkennung erfolgt die Re-
versierung.
- Beim Schließen innerhalb des Grenzbereichs der Hinderniserkennung wird das Tor an-
gehalten.
Der Grenzbereich zur Hinderniserkennung beim Öffnen und Schließen wird von der installierten
Endlagenerkennung bestimmt, ohne Endlagenerkennung richtet er sich nach den Auswahlen
→
und
00 - Mindestdruck.
99 - Höchstdruck.
HINWEIS: Wird der Wert 99 % festgelegt, ist die Hinderniserkennung beim
Schließen deaktiviert.
r1 - Einstellung des Drucks auf Hindernisse bei Annäherung mit konstanter Geschwindigkeit
für beide Antriebe in der Öffnungsphase. [%]
Der Schaltkreis verfügt über eine Sicherheitsvorrichtung, die im Fall eines Hindernisses:
- Beim Öffnen wird das Tor angehalten, und wenn es sich außerhalb des Grenzbereichs zur
Hinderniserkennung befindet, dessen Länge mit der Auswahl
erfolgt ein Stopp mit Freigabe.
- Beim Schließen außerhalb des Grenzbereichs der Hinderniserkennung erfolgt die Re-
versierung.
- Beim Schließen innerhalb des Grenzbereichs der Hinderniserkennung wird das Tor an-
gehalten.
Der Grenzbereich zur Hinderniserkennung beim Öffnen und Schließen wird von der installierten
Endlagenerkennung bestimmt, ohne Endlagenerkennung richtet er sich nach den Auswahlen
→
und
00 - Mindestdruck.
99 - Höchstdruck.
HINWEIS: Wird der Wert 99 % festgelegt, ist die Hinderniserkennung beim
Öffnen deaktiviert.
r2 - Einstellung des Drucks auf Hindernisse bei Annäherung mit konstanter Geschwindigkeit
für beide Antriebe in der Schließphase. [%]
Der Schaltkreis verfügt über eine Sicherheitsvorrichtung, die im Fall eines Hindernisses:
- beim Öffnen die Bewegung stoppt und, falls außerhalb des Grenzbereichs der Hindernis-
erkennung, eine Freifahrbewegung durchführt, deren Dauer mit der Auswahl
einstellbar ist;
- beim Schließen außerhalb des Grenzbereichs der Hinderniserkennung erfolgt die Reversierung;
- beim Schließen innerhalb des Grenzbereichs der Hinderniserkennung wird das Tor angehalten.
Der Grenzwert der Hinderniserkennung beim Öffnen und Schließen wird vom installierten
Endschaltertyp bestimmt, ohne Endschalter wird er aufgrund der Auswahl
→
festgelegt.
00 - Mindestdruck.
99 - Höchstdruck.
HINWEIS: Wird der Wert 99 % festgelegt, ist die Hinderniserkennung
beim Schließen deaktiviert.
Beschreibung
→
:
→
:
25
Verfügbare Auswahlen
→
einstellbar ist,
→
einstellbar ist,
→
→
und
10
15
15
DE
