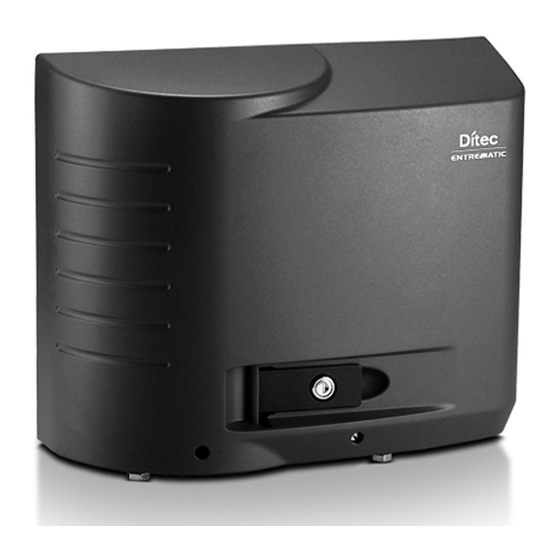

DITEC CROSS18EP Technisches Handbuch
Schiebetorantriebe
Vorschau ausblenden
Andere Handbücher für CROSS18EP:
- Benutzerhandbuch (2 Seiten) ,
- Technisches handbuch (18 Seiten)
Verwandte Anleitungen für DITEC CROSS18EP
Inhaltszusammenfassung für DITEC CROSS18EP

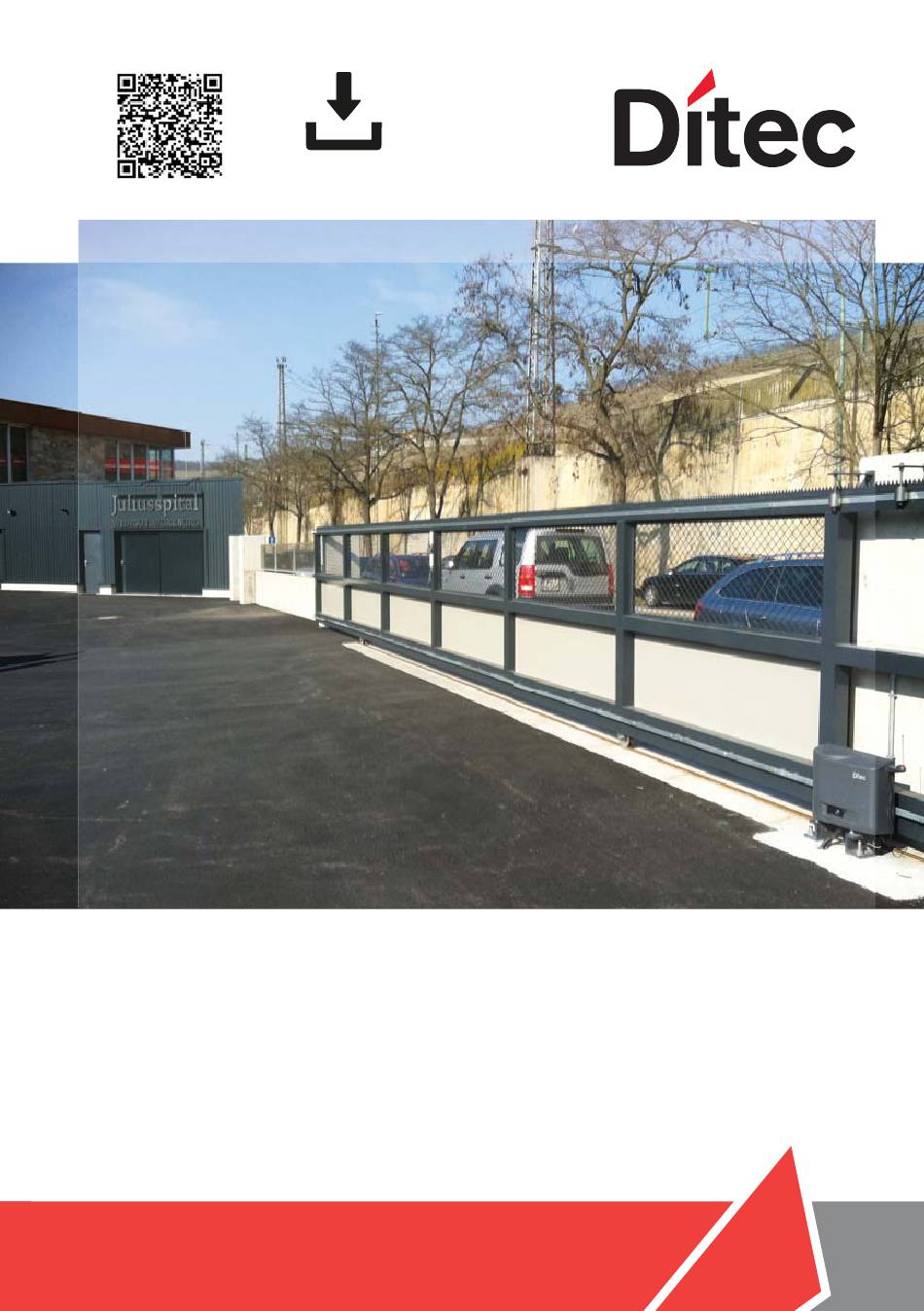

- Seite 1 Letzte Version des Handbuchs IP2378DE - 2022-09-27 Technisches Handbuch Ditec CROSS18-20 Schiebetorantriebe (Übersetzung der Originalanleitung) www.ditecentrematic.com www.ditecautomations.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Sicherheitshinweise ..........................3 Einbauerklärung für unvollständige Maschinen ......................5 Technische Daten .............................6 Hinweise zum Gebrauch ............................9 Maschinenrichtlinie ..............................9 Installationsbeispiel ............................10 Abmessungen ..............................11 Hauptbauteile ..............................11 Installation/Montage ............................11 Vorausgehende Prüfungen .............................11 Vorbereitung der Grundplatte ..........................12 Installation Antriebs ..........................12 Installation der Zahnstange ..........................13 Installation und Einstellen der Hebelendschalter .....................13 Installation und Einstellen der magnetischen Endschalter ................13 Elektrische Anschlüsse ..........................14... -
Seite 3: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise ACHTUNG! Wichtige Sicherheitshinweise. Beachten Sie diese Hinweise sorgfältig.Die Nichtbeachtung der in dieser Anleitung enthaltenen Informationen kann zu schweren Verletzungen oder Schäden am Gerät führen. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Dieses Handbuch und die Handbücher für etwaiges Zubehör können unter www.ditecautomations.com heruntergeladen werden Diese Installationsanleitung ist nur für Fachpersonal bestimmt •... - Seite 4 als 20 kg sind geeignete Hebehilfen (Griffe, Ösen usw.) vorzusehen • Die Sicherheitseinrichtungen (Lichtschranken, Sensorleisten, Not-Aus usw.) sind nach den Regeln der Technik so zu installieren, dass die geltenden Vorschriften und Richtlinien eingehalten sowie Einbauort, Betriebsweise des Antriebssystems und die Kräfte, die durch den Torantrieb ausgeübt werden, berücksichtigt werden •...
-
Seite 5: Einbauerklärung Für Unvollständige Maschinen
Verantwortung, dass der Gerätetyp mit Namen: Ditec CROSS18EP Schiebetorantriebe mit elektromechanischen Endschaltern Ditec CROSS18VEP Schiebetorantriebe mit magnetischen Endschaltern Ditec CROSS20VEI Schiebetorantriebe mit Inverter und magnetischen Endschaltern Er entspricht den folgenden Richtlinien und deren Änderungen: 2006/42/EG Maschinenrichtlinie (MD), bezüglich der folgenden grundlegenden Gesundheits- und Sicherheitsanforderungen: 1.1.2, 1.1.3, 1.2.1, 1.2.2, 1.2.3, 1.2.4.2, 1.2.6, 1.3.9, 1.4.3,... -
Seite 6: Technische Daten
1. Technische Daten Ditec CROSS18EP Ditec CROSS18VEP Ditec CROSS20VEI Versorgungsspannung 230 V~ 50 Hz 230 V~ 50/60 Hz Stromaufnahme 3,5 A Stromversorgung 230 V~ 230 V 3~ Motor Schubkraft 1800 N 2000 N Max. Geschwindigkeit 0,2 m/s 0,1 - 0,3 m/s... - Seite 7 Zeichn. 1.1 Zyklen / Tag Ditec CROSS18EP/VEP und Ditec CROSS20VEI - T= 25°C) Standardgeschwindigkeit von 20 cm/s Ditec CROSS20VEI Ditec CROSS18EP/VEP lunghezza anta [m] Breite des Flügels [m] Zeichn. 1.2 Dauerzyklen Ditec CROSS18EP/VEP und Ditec CROSS20VEI - T= 25°C) Standardgeschwindigkeit von 20 cm/s...
- Seite 8 Installierte Sicherheitsleiste Einstellung einer höheren Geschwindigkeit VA/VC als in den Werkseinstellungen Einstellung Geschwindigkeit OB/CB niedriger als in den Werkseinstellungen Krafteinstellung R1/R2/DT/RF/r1/r2 über den Standardwerten Zeichn. 1.3 Nutzungsdauer - Ditec CROSS18EP/VEP Nutzungsdauer - Ditec CROSS20VEI 475.000 350.000 450.000 325.000 425.000 400.000 300.000...
-
Seite 9: Hinweise Zum Gebrauch
1.1 Hinweise zum Gebrauch NUTZUNG: für Mehrfamilienhäuser, Industrie und Gewerbe, Parkplätze mit intensiver Fahrzeug- oder Fußgängernutzung. - Nicht geeignet für Tore oder Türen mit Gehtür. - Die Nutzungsleistung bezieht sich auf das empfohlene Gewicht (ca. 2/3 des maximal zulässigen Gewichts) bei einer Umgebungstemperatur von 25°C. Die Nutzung mit dem maximal zulässigen Gewicht kann die oben genannte Leistung verringern. -
Seite 10: Installationsbeispiel
2. Installationsbeispiel Bez. Code Beschreibung Kabel Ditec CROSS18EP 230-V-Antrieb mit Hebelendschalter / eingebaute Motorsteuerung Ditec CROSS18VEP 230-V-Antrieb mit magnetischen Endschaltern / eingebaute Motorsteuerung 3G x 1,5 mm² Ditec CROSS20VEI 230-V-Antrieb mit magnetischen Endschaltern / eingebaute Motorsteuerung 2 ZEN Handsender Blinklicht 230 V 2 x 1 mm²... -
Seite 11: Abmessungen
Magnetendschalter 5. Installation/Montage Die korrekte Funktion und die angegebenem Leistungen werden nur mit Zubehör und Sicherheits- einrichtungen von DITEC gewährleistet. Alle angegebenen Maße sind in mm, wenn nicht anders angegeben. 5.1 Vorausgehende Prüfungen Prüfen Sie die Stabilität der Torkonstruktion (Entgleisung und seitliches Herabfallen), den Zustand der Laufräder und dass die oberen Führungen keine Reibung erzeugen. -
Seite 12: Vorbereitung Der Grundplatte
5.2 Vorbereitung der Grundplatte - Postionieren sie die Fundamentanker und befestigen Sie sie mit den mitgelieferten Muttern. - Betonieren Sie die Fundamentanker und die Grundplatte in ein Fundament ein, das eben und sauber sein muss, wobei die in der Abbildung gezeigten Maße einzuhalten sind. HINWEIS: Wenn das Betonfundament bereits vorhanden ist, kann die Grundplatte mit M12-Dübeln, die nicht im Lieferumfang enthalten sind, befestigt werden, um eine Hö- henverstellung zu ermöglichen. -
Seite 13: Montage Der Zahnstange
5.4 Montage der Zahnstange - Entriegeln Sie den Antrieb (siehe BETRIEBSANLEITUNG) und fahren Sie das Tor ganz auf. - Setzen Sie die Zahnstange auf das Ritzel und befestigen Sie sie über die gesamte Länge, während Sie das Tor von Hand verschieben. - Stellen Sie den Antrieb in der Höhe so ein, dass zwischen Ritzel und Zahnstange ein Spiel von ca. -
Seite 14: Elektrische Anschlüsse
6. Elektrische Anschlüsse CROSS18EP CROSS18VEP CROSS20VEI Elektronische Steuerung LCA85 LCA85 LCU43A Vor dem Netzanschluss ist sicherzustellen, dass die Daten auf dem Typenschild mit denen des Strom- versorgungsnetzes übereinstimmen. Netzseitig ist ein allpoliger Schalter bzw. Trennschalter mit Ab- stand der Kontakte in geöffneter Stellung größer oder gleich 3 mm vorzusehen. Es ist sicherzustellen, dass der Elektroanlage die erforderlichen FI-Schalter und Überstromschutzschalter vorgeschaltet sind. - Seite 15 Limit switches Öffnungs- Finecorsa Finecorsa Zu-Endschalter Chiude open Apre endschalter Microswitch Entriegelungsschalter AUX T di sblocco 0 SW 0 11 0 12 SCHEDA AD INNESTO STECKKARTE AUX1 SCHEDA AD INNESTO STECKKARTE AUX2 Antenna Antenne RADIO RX AUX2 AUX1 Ausgang Uscita 24 V Sicherheit beim Öffnen Arresto di sicurezza KEYPAD...
-
Seite 16: Aufkleber Für Manuelle Entriegelung Anbringen
7. Aufkleber für manuelle Entriegelung anbringen 8. Planmäßige Wartung Führen Sie die folgenden Arbeiten und Kontrollen je nach Nutzungsintensität des Antriebs alle 6 Monate durch. Schalten Sie die 230 V~ Spannungsversorgung ab und entriegeln Sie den Getriebemotor: - Führen Sie eine Sichtprüfung durch, ob das Tor, die Befestigungswinkel und die vorhandene Konstruktion die erforderliche mechanische Festigkeit aufweisen und in gutem Zustand sind.
