Beispiel 3 - Beispiel für gemischte Konfiguration. Der Flügel kommt an den mechanischen Endanschlägen in der Schließendlage und an den
Endschaltern in der Öffnungsendlage zum Stillstand, bei Hindernissen erfolgt eine Reversierung. Die Endschalter müssen an die Klemmen 11A/B
und 12A/B angeschlossen werden.
Einstellen
UP DOWN
/ →
UP DOWN
/ →
Mit diesen Einstellungen kommt der Flügel an seinem mechanischen Schließanschlag und beim Öffnen am Endschalter zum Still-
stand. Während des Öffnungsvorgangs kommt der Flügel zu einem Stopp mit Freigabe, wenn ein Hindernis vor dem Auslösen des
Stoppendschalters erkannt wird. Wenn beim Schließen ein Hindernis vor dem Auslösen des Näherungsendschalters erkannt wird,
öffnet sich der Flügel erneut. Nach dem Auslösen des Näherungsendschalters kommt der Flügel am Hindernis zum Stillstand.
11. Menü Konfiguration und Einstellungen
HINWEIS: aufgrund der Art des Antriebs und des Schaltkreises ist es möglich, dass einige Me-
nüs nicht verfügbar sind.

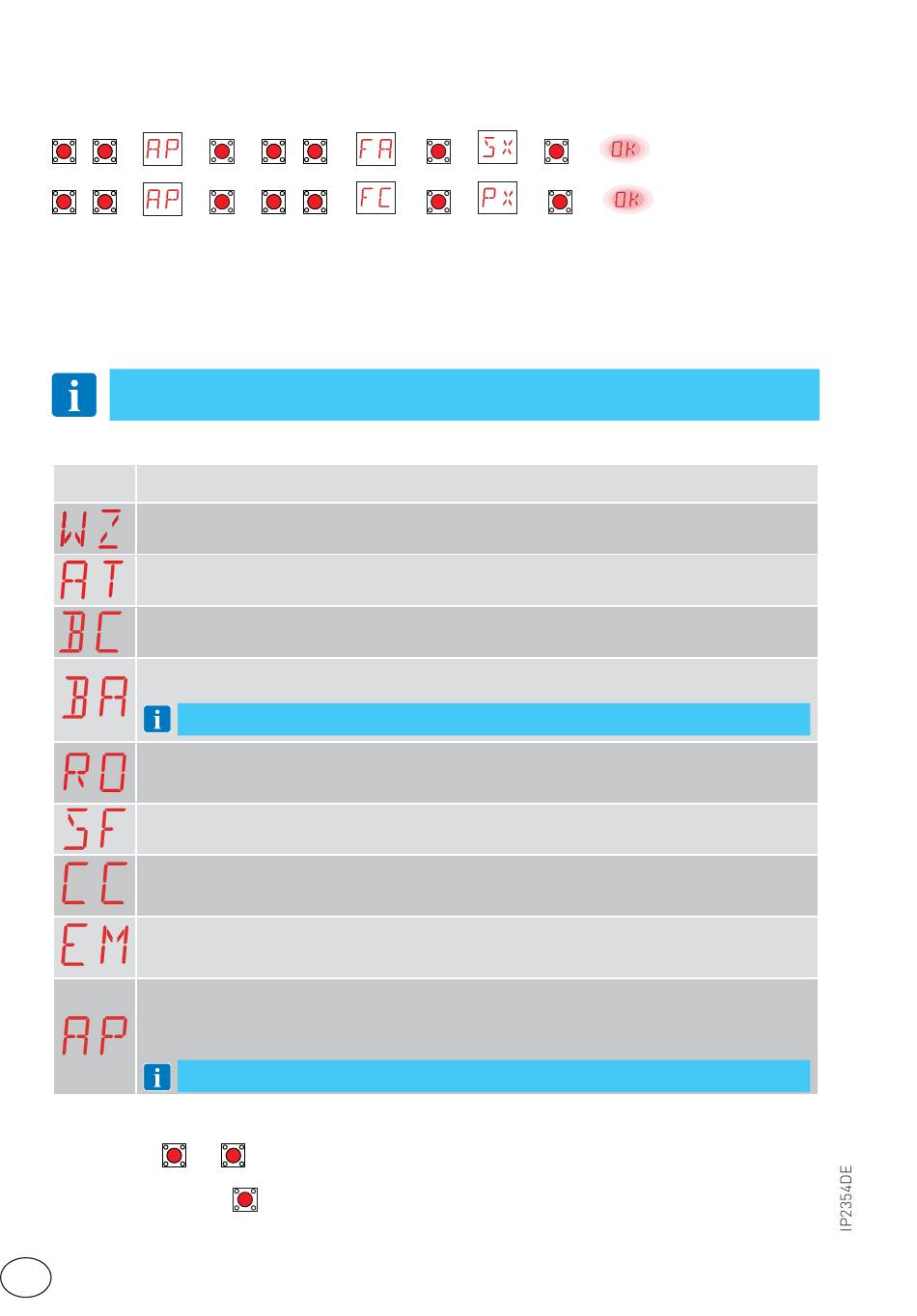

11.1 Hauptmenü
Display
WZ - Wizard „Geführte Schnellkonfiguration"
Schnellkonfigurationsmenü
AT - Automatic Configurations „Automatische Konfigurationen"
Das Menü ermöglicht die Handhabung der automatischen Konfigurationen des Schaltkreises.
BC - Basic Configurations „Grundeinstellungen"
Das Menü gestattet die Anzeige und die Änderung der Haupteinstellungen des Schaltkreises.
BA - Basic Adjustments „Grundregelungen"
Das Menü gestattet die Anzeige und die Änderung der wichtigsten Regelungen des Schaltkreises.
HINWEIS: Einige Einstellungen erfordern mindestens drei Betätigungsimpulse, um sich korrekt einzustellen.
RO - Radio Operations „Funkbetrieb"
Das Menü ermöglicht die Verwaltung der Funkfunktionen der elektronischen Steuerung (Verwaltung der Alarme, Aktivierung der
Diagnostik, FW-Aktualisierung).
SF - Special Functions „Sonderfunktionen"
Das Menü gestattet die Einstellung des Passworts und die Verwaltung der Spezialfunktionen im Schaltkreis.
CC - Cycles Counter „Zykluszähler"
Das Menü gestattet die Anzeige der Anzahl der ausgeführten Bewegungen und die Verwaltung der Wartungseingriffe.
EM - Energy Management „Energieverwaltung"
Das Menü ermöglicht die Anzeige und Änderung der Einstellungen und Regelungen für die Energieeinsparung (Green Mode).
AP - Advanced Parameters „Erweiterte Parameter"
Das Menü ermöglicht die Ansicht und Änderung der Einstellungen und die erweiterten Einstellungen der elektronischen Steuerung
(Endschalter-Modus, Auswahl der an Klemmen angeschlossenen Befehlseinrichtungen, Einstellungen der Dauer der Umkehr-
bewegung, Blinklicht-Einstellungen,...)
HINWEIS: Einige Einstellungen erfordern mindestens drei Betätigungsimpulse, um sich korrekt einzustellen.
Über das Hauptmenü kann gemäß nachstehender Vorgangsweise auf das Menü der zweiten Stufe zugegriffen werden:
UP
• Mit den Tasten
• Zum Bestätigen die Taste
Nach Bestätigung der Auswahl gelangt man in das Menü der zweiten Stufe.
DE
ENTER UP DOWN
→ → / →
ENTER UP DOWN
→ → / →
DOWN
und die gewünschte Funktion auswählen.
ENTER
drücken.
ENTER ENTER
→ → →
ENTER ENTER
→ → →
Beschreibung
