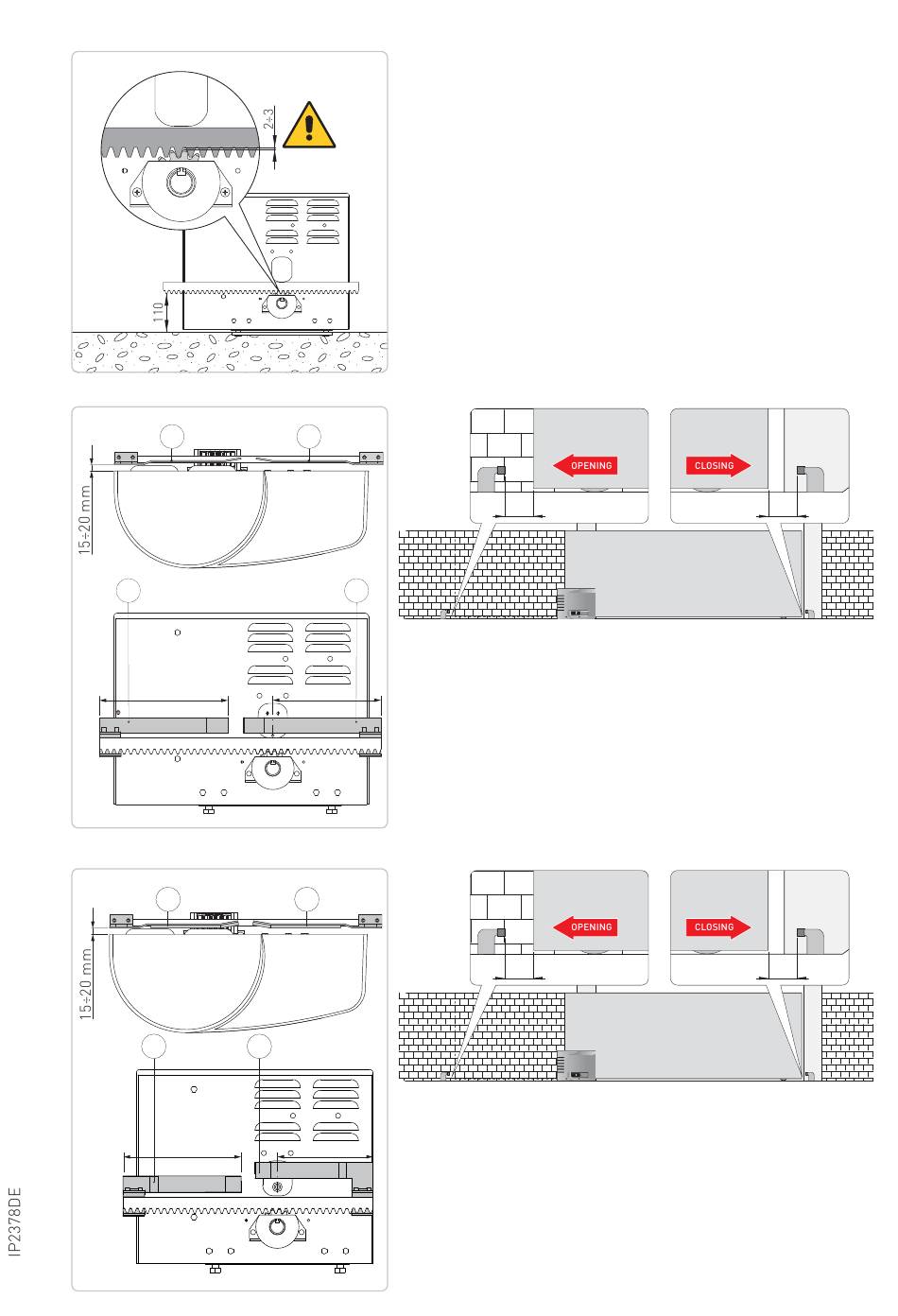

5.4 Montage der Zahnstange

[mm]

5.5 Installation und Einstellen der Hebelendschalter

A
A
L

5.6 Installation und Einstellen der magnetischen Endschalter

B
B
L
- Entriegeln Sie den Antrieb (siehe BETRIEBSANLEITUNG)
und fahren Sie das Tor ganz auf.
- Setzen Sie die Zahnstange auf das Ritzel und befestigen Sie sie über
die gesamte Länge, während Sie das Tor von Hand verschieben.
- Stellen Sie den Antrieb in der Höhe so ein, dass zwischen
Ritzel und Zahnstange ein Spiel von ca. 2-3 mm besteht.
- Fixieren Sie den Antrieb endgültig.
- Schmieren Sie die Zahnstange und das Ritzel nach der
Montage leicht ein.
Prüfen Sie manuell, ob das Tor leichtgängig und ohne
Reibung läuft.
- Befestigen Sie den Antrieb mit den Muttern [A] - (siehe
5.3).
A
A
- Bringen Sie das Tor von Hand in die vollständig geöffnete
Position und befestigen Sie die Endschalter-Fahne [A] so
an der Zahnstange, dass der Hebelendschalter die Fahne
2/3 L
um ca. 2/3 überragt. Wiederholen Sie den Vorgang bei
vollständig geschlossenem Tor.
- Führen Sie einige Bewegungen aus und stellen Sie da-
nach die Position der Fahnen [A] so ein, dass das Tor ca.
20 mm vor dem Öffnungs- bzw. Schließanschlag anhält.
B
B
- Bringen Sie das Tor von Hand in die vollständig geöffnete
Position und befestigen Sie die Endschalter-Fahne [B]
so an der Zahnstange, dass die Fahne den Sensor um
2/3 L
ca. 2/3 überragt. Wiederholen Sie den Vorgang bei voll-
ständig geschlossenem Tor.
- Führen Sie einige Bewegungen aus und stellen Sie da-
nach die Position der Fahnen [B] so ein, dass das Tor ca.
20 mm vor dem Öffnungs- bzw. Schließanschlag anhält.
~20 mm
~20 mm
13
~20 mm
~20 mm
