8. Anwendungsbeispiele

ACHTUNG: Sicherstellen, dass die Betriebskräfte der Flügel den Anforderungen der
Norm EN 12453 entsprechen.

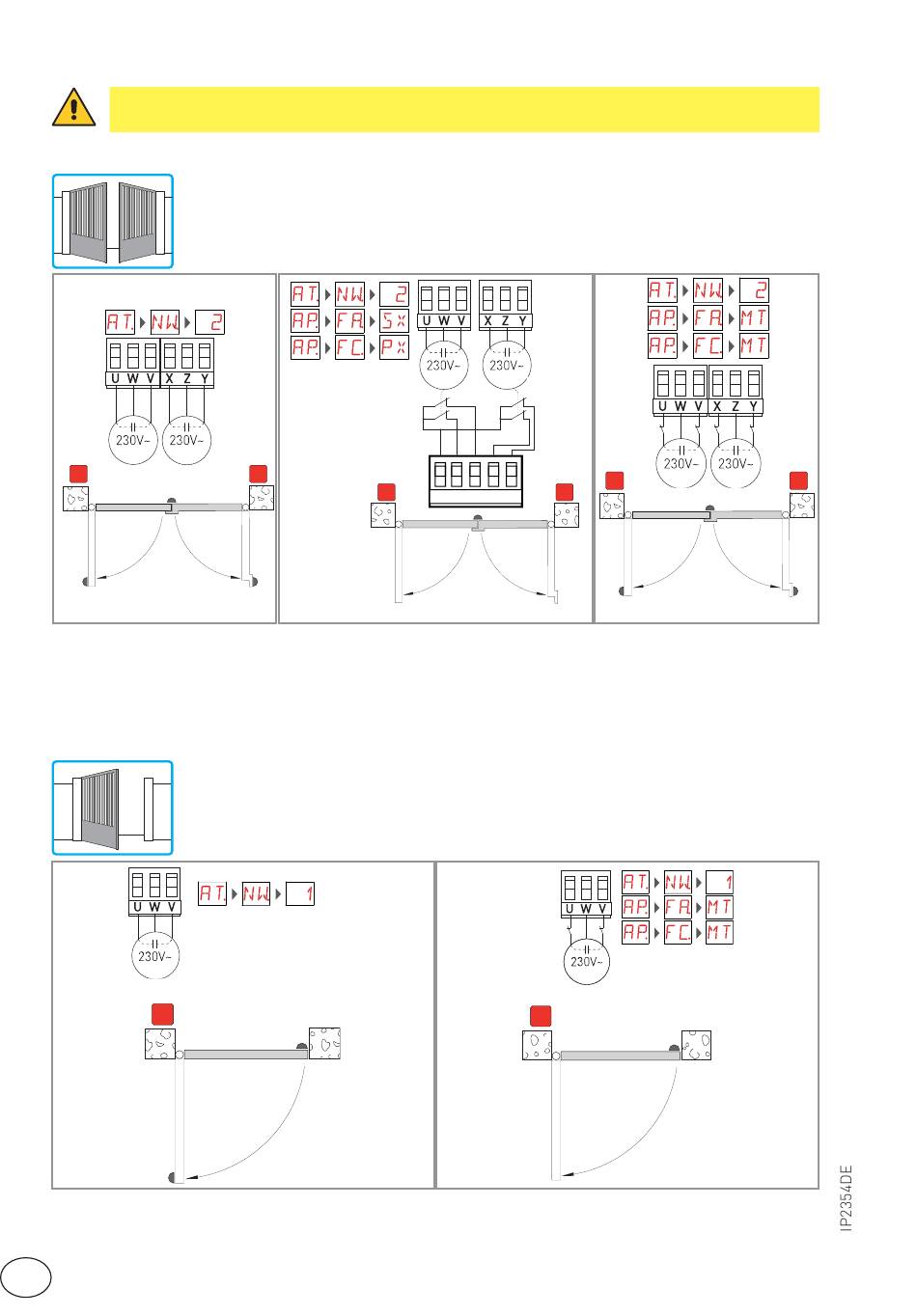

8.1 Zweiflügelige Tore
Wenn die elektronische Steuerung Ditec LCA80 bei Anwendungen für zweiflügelige Tore verwendet wird,
deren Flügel sich überlappen, können die folgenden Anschlüsse durchgeführt werden:
Antrieb 1
Motore 1
1
Abb. 8.1
(Abb. 8.1) Installation mit mechanischen Anschlägen beim Öffnen und Schließen und ohne Verwendung von elektrischen Endschaltern.
(Abb. 8.2) Installation mit mechanischem Anschlag beim Schließen (mit Vorendschaltern_PX) und Endschaltern beim Öffnen.
(Abb. 8.3) Installation mit elektrischen Endschaltern für die Öffnungs- und Schließendlage, die in Reihe mit den Antriebsphasen angeschlossen sind.
8.2 Einflügelige Tore
Wenn die elektronische Steuerung Ditec LCA80 bei Anwendungen für einflügelige Tore verwendet wird, können
z. B. die folgenden Anschlüsse durchgeführt werden.
Motore 1 Antrieb 1
1
(Abb. 8.4) Installation mit mechanischen Anschlägen beim Öffnen und
Schließen und ohne Verwendung von elektrischen Endschaltern.
DE
Motore 1
Antrieb 1
Antrieb 2
Motore 2
2
1
Abb. 8.2
Abb. 8.4
Motore 2
Antrieb 2
2
0 11A 12A 11B12B
Motore 1
Antrieb 1
1
(Abb. 8.5) Installation mit mechanischem Endanschlag für die Schließ-
endlage mit elektrischen Endschaltern für die Schließendlage, in Reihe
mit den Antriebsphasen angeschlossen.
12
1
Motore 1 Motore 2
Antrieb 1 Antrieb 2
Abb. 8.3
Abb. 8.5
2
