Standardinbetriebnahmebeispiel - Ditec Lca80 Installationshandbuch

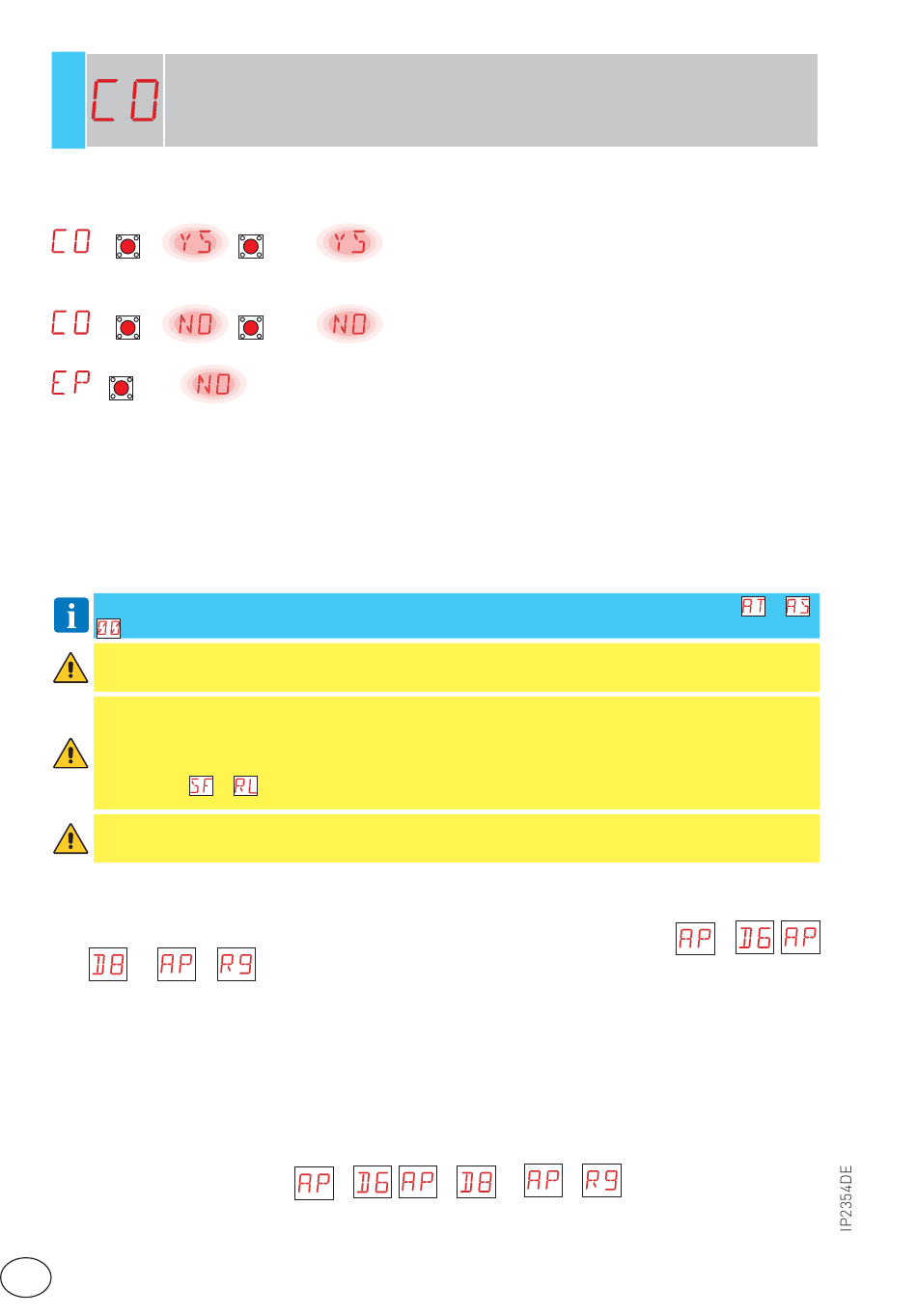

CO - Speichern der Wizard-Einstellungen
In dieser Phase können die zuvor eingestellten Parameter gespeichert werden.
• YS: Der Wert wird gespeichert und ein RESET-Vorgang der Karte wird durchgeführt
• NO: Kehrt ohne zu Speichern bei abgeschaltetem Display (nur mittlerer Punkt) zum Hauptparameter zurück
HINWEIS: Der Menüpunkt CO und die Untermenüs YS/NO blinken immer
Zum Speichern der Konfiguration wie folgt vorgehen:
Im Parameter CO den Menüpunkt YS (Ja) wählen und 2 s lang die ENTER-Taste drücken.
Nach dem Speichern wird automatisch ein POWER-RESET der Karte durchgeführt:
ENTER
→ →
Zum Beenden ohne Speicherung der Änderungen wie folgt vorgehen:
Im Parameter CO den Menüpunkt NO wählen und 2 Sekunden lang die ENTER-Taste drücken
ENTER
→ →
Oder: Von jedem beliebigen Hauptparameter aus 2 s lang die ESC-Taste drücken. Beispiel:
ESC
→
x 2 Sek
.
HINWEISE:
• Die eingestellten Werte werden in der Karte nur gespeichert, wenn das Speicherverfahren mit dem Parameter CO durch-
geführt wird.
• Der Parameter CO und die gewählten Menüpunkte YS und NO blinken immer.
• Mit dem Bestätigen eines Punkts des Konfigurationsmenüs erfolgt automatisch der Wechsel zum nächsten Parameter.
• Es ist immer möglich mit UP/DOWN durch die Parameter des Menüs zu scrollen.
• Ein automatisches Beenden wegen Zeitüberschreitung ist nicht vorgesehen.

10.2 Standardinbetriebnahmebeispiel

HINWEIS: Obgleich dieses Verfahren für den „automatischen Betriebsmodus mit Endlagendämpfung" (
) gilt, dient es auch für die anderen Betriebsarten als Leitfaden.
ACHTUNG: Die Anlage muss ausreichend robuste mechanische Endanschläge besitzen, oder es müssen Endschalter
eingebaut werden.
ACHTUNG: Beim Ersatz einer defekten elektronischen Steuerung durch ein identisches Ersatzteil kann die letzte Kon-
figuration des Antriebs wiederhergestellt werden, indem das Speichermodul der ersetzten elektronischen Steuerung
in den entsprechenden Steckplatz der neuen Steuerung eingesteckt und die letzte festgelegte Konfiguration mittels
der Menüfolge
ACHTUNG: Vor der Inbetriebnahme des Antriebs sicherstellen, dass die Betriebskräfte der Flügel den Anforderungen
der Norm EN 12453:2017 i. d. g. F. entsprechen.
1. Mit Strom speisen
2. Das geführte Konfigurationsmenü WZ aktivieren. Die notwendigen Werte für die einzurichtende Anlage festlegen.
3. Die Sicherheitskontakte 1-6, 1-8 und 1-9 überbrücken. Wenn diese nicht mittels der Menüparameter
→ und
4. Bei in Zwischenposition angehaltenem Antrieb einen Auf-Befehl schalten (Tasten ENTER + UP).
Sicherstellen, dass die Laufrichtung der Torflügel korrekt ist. Wenn die Laufrichtung falsch ist, die Phasen des Antriebs um-
klemmen (U-V oder X-Y) und den Vorgang wiederholen. Sicherstellen, dass der Antrieb die Öffnungsendlage erreicht und an
den entsprechenden mechanischen Anschlägen zum Stillstand kommt (Erfassungszyklus).
5. Einen Zu-Befehl (Tasten ENTER + DOWN) schalten oder abwarten, bis die automatische Schließfunktion auslöst (sofern aktiviert),
und sicherstellen, dass der Antrieb die entsprechende Bewegung ausführt und an den mechanischen Endanschlägen in der
Schließendlage zum Stillstand kommt (Erfassungszyklus).
6. Die Sicherheitseinrichtungen anschließen und hierzu zuvor die Drahtbrücken 1-6, 1-8 und 1-9 entfernen oder die entsprechenden
Eingänge mittels der Menüparameter
tüchtigkeit der verschiedenen Sicherheitseinrichtungen prüfen.
DE
ENTER
x 2 Sek
.
ENTER
x 2 Sek
.
→ geladen wird.
→ deaktiviert wurden.
→ , → und
18
→
→ wieder aktivieren. Die Funktions-
→ =
,
