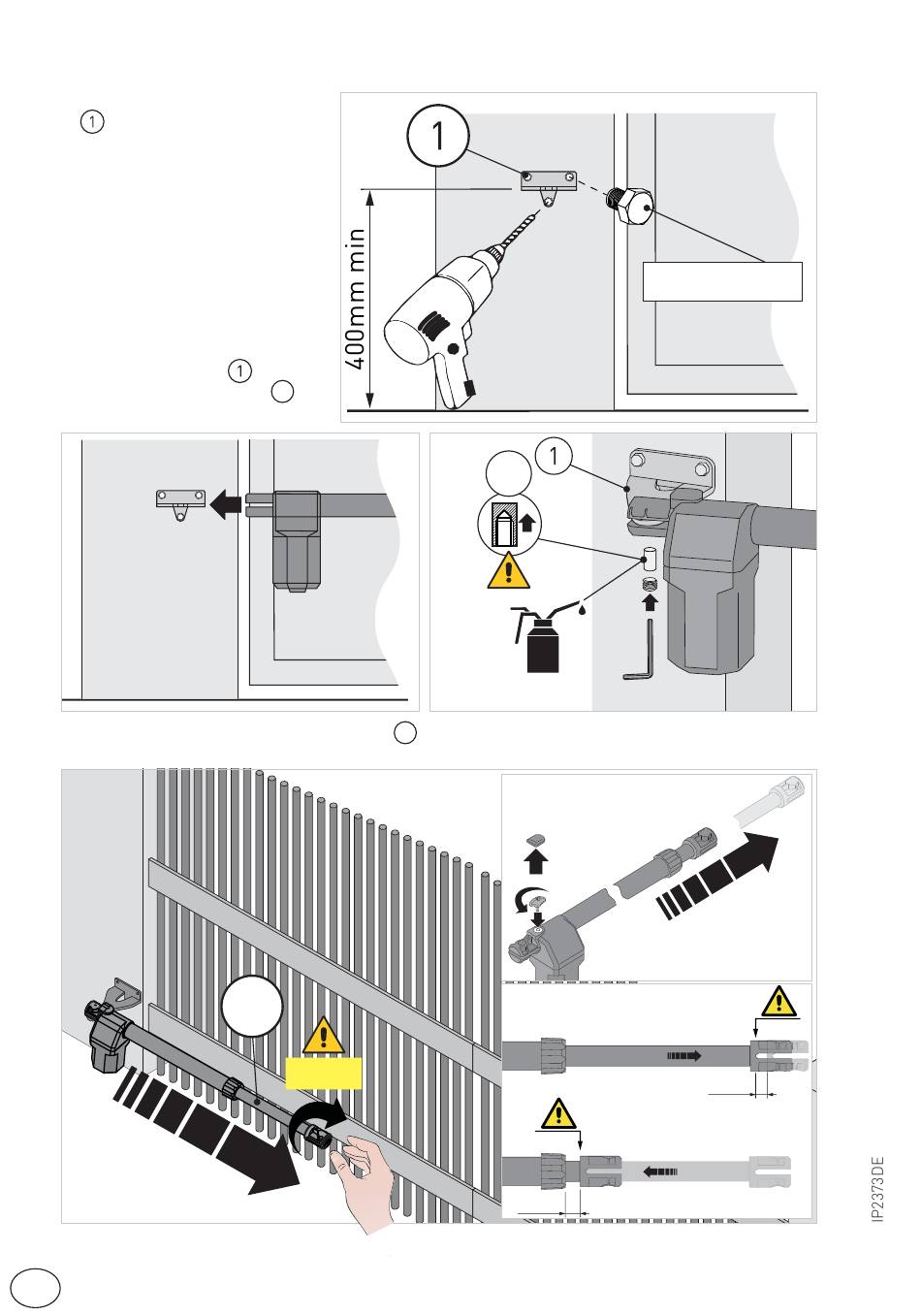

5.2 Befestigung der Montagelaschen

- Die hintere Antriebsbefestigung
anbringen, dabei die Maße
[A] und [B] abhängig vom ge-
wünschten Öffnungswinkel [D]
einhalten (siehe Tab. 5.1).
- Den Antrieb an der hinteren An-
triebsbefestigung
mitgelieferten Bolzen
festigen.
- Bei geschlossenem Tor die Teleskopstange
male Länge ausdreht, Dann wieder um eine komplette Umdrehung eindrehen, wie im Bild dargestellt.
