3.3 Gelenkwelle

Dieses Mähwerk wird mit einer Zapfwellendrehzahl von max. 540 U/min angetrieben
An- und Abbau der Gelenkwelle nur bei abgestellten Motor und abgezogenen Zündschlüssel.
Traktor gegen Wegrollen sichern. Sicherstellen, dass der Verschluss der Gelenkwelle einras-
tet. Schutzrohre gegen Mitdrehen sichern.

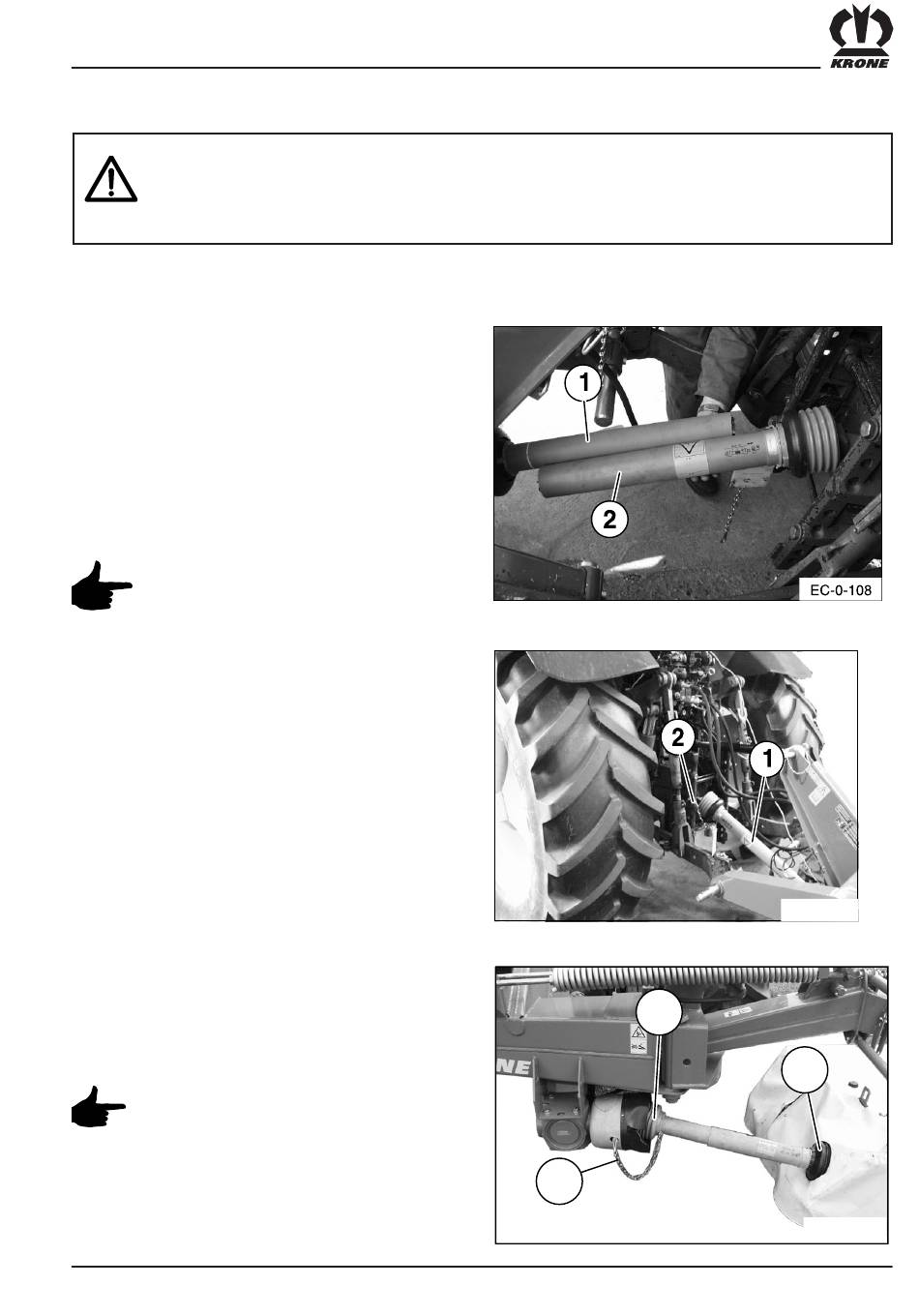

3.3.1 Anpassen der Gelenkwelle

• Gelenkwellenhälften (1) und (2) nebeneinander
halten
• Überdeckung der Profil- und Schutzrohre prüfen
• Profil- und Schutzrohre so kürzen, dass die Gelenk-
welle in der kürzesten Betriebsstellung noch
mindestens 150 mm zusammenschiebbar ist
(Dieser Freiraum wird benötigt, damit die Gelenkwel-
le zusammenschiebbar ist, wenn die Pfahlsicherung
auslöst.)
• Die Längenanpassung wird in der Betriebsanleitung
des Gelenkwellenherstellers ausführlich beschrieben
Schwenkbereich und Freiraum für
Gelenkwelle überprüfen! Berührt die
Gelenkwelle Traktor oder Gerät, kann
dieses zu Schäden führen.
• Gelenkwelle (1) auf den Zapfwellenstummel des
Traktors aufschieben und sichern
• Gelenkwellenschutz mit Haltekette (2) gegen Mit-
drehen sichern

3.4 Zwischengelenkwelle

• Die Zwischengelenkwelle für den Mähwerksantrieb
wird mit der Reibkupplung (1) zum Getriebe und mit
dem Freilauf (2) zum Mähwerk hin angekoppelt.
Haltekette (3) am Mäher befestigen.
Vor der Erstinbetriebnahme und 1x
jährlich vor der Ernte muss die Reib-
kupplung (1) gelüftet werden. ( s.Kap.
Wiederinbetriebnahme „Reib-
kupplung")
Einsatzvorbereitung
1
3
EC400024
2
EC400004
III - 3
