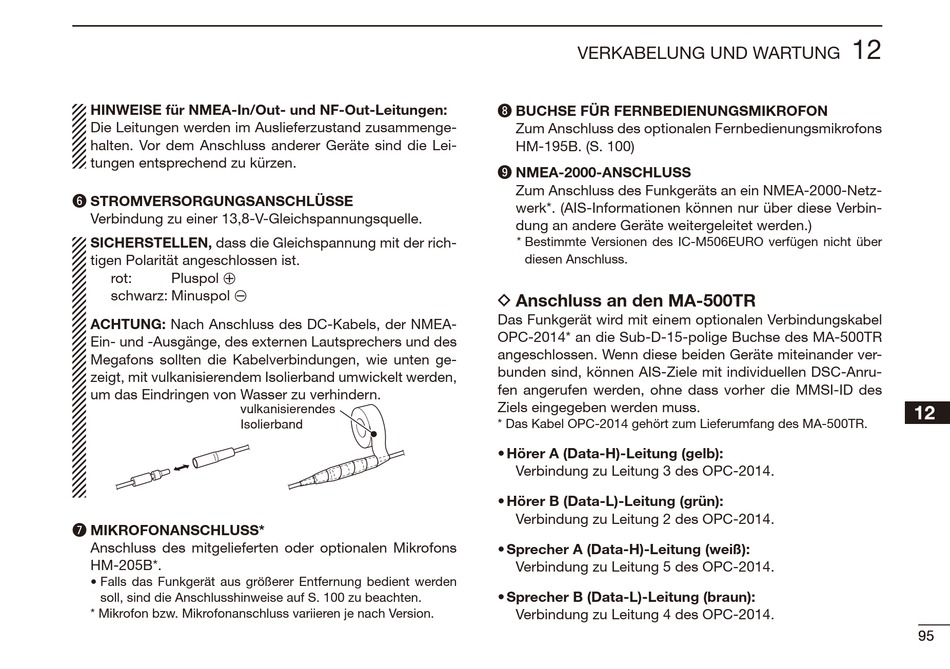

HINWEISE für NMEA-In/Out- und NF-Out-Leitungen:
Die Leitungen werden im Auslieferzustand zusammenge-
halten. Vor dem Anschluss anderer Geräte sind die Lei-
tungen entsprechend zu kürzen.
y STROMVERSORGUNGSANSCHLÜSSE
Verbindung zu einer 13,8-V-Gleichspannungsquelle.
SICHERSTELLEN, dass die Gleichspannung mit der rich-
tigen Polarität angeschlossen ist.
Pluspol +
rot:
schwarz: Minuspol _
ACHTUNG: Nach Anschluss des DC-Kabels, der NMEA-
Ein- und -Ausgänge, des externen Lautsprechers und des
Megafons sollten die Kabelverbindungen, wie unten ge-
zeigt, mit vulkanisierendem Isolierband umwickelt werden,
um das Eindringen von Wasser zu verhindern.
vulkanisierendes
Isolierband
u MIKROFONANSCHLUSS*
Anschluss des mitgelieferten oder optionalen Mikrofons
HM-205B*.
• Falls das Funkgerät aus größerer Entfernung bedient werden
soll, sind die Anschlusshinweise auf S. 100 zu beachten.
* Mikrofon bzw. Mikrofonanschluss variieren je nach Version.
VERKABELUNG UND WARTUNG
i BUCHSE FÜR FERNBEDIENUNGSMIKROFON
Zum Anschluss des optionalen Fernbedienungsmikrofons
HM-195B. (S. 100)
o NMEA-2000-ANSCHLUSS
Zum Anschluss des Funkgeräts an ein NMEA-2000-Netz-
werk*. (AIS-Informationen können nur über diese Verbin-
dung an andere Geräte weitergeleitet werden.)
* Bestimmte Versionen des IC-M506EURO verfügen nicht über
diesen Anschluss.
D Anschluss an den MA-500TR
Das Funkgerät wird mit einem optionalen Verbindungskabel
OPC-2014* an die Sub-D-15-polige Buchse des MA-500TR
angeschlossen. Wenn diese beiden Geräte miteinander ver-
bunden sind, können AIS-Ziele mit individuellen DSC-Anru-
fen angerufen werden, ohne dass vorher die MMSI-ID des
Ziels eingegeben werden muss.
* Das Kabel OPC-2014 gehört zum Lieferumfang des MA-500TR.
• Hörer A (Data-H)-Leitung (gelb):
Verbindung zu Leitung 3 des OPC-2014.
• Hörer B (Data-L)-Leitung (grün):
Verbindung zu Leitung 2 des OPC-2014.
• Sprecher A (Data-H)-Leitung (weiß):
Verbindung zu Leitung 5 des OPC-2014.
• Sprecher B (Data-L)-Leitung (braun):
Verbindung zu Leitung 4 des OPC-2014.
