9

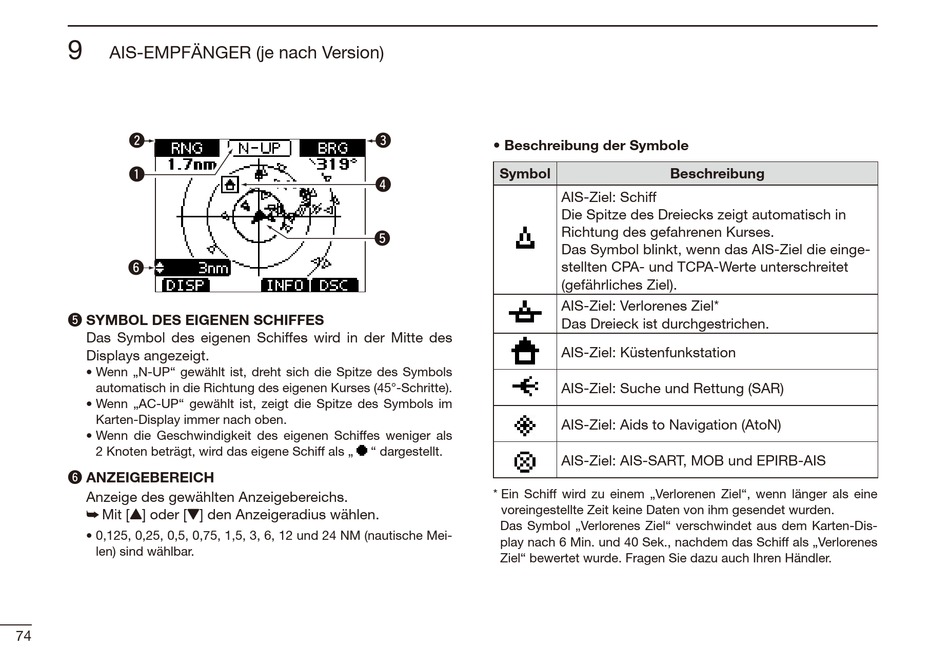

AIS-EMPFÄNGER (je nach Version)
w
q
y
t SYMBOL DES EIGENEN SCHIFFES
Das Symbol des eigenen Schiffes wird in der Mitte des
Displays angezeigt.
• Wenn „N-UP" gewählt ist, dreht sich die Spitze des Symbols
automatisch in die Richtung des eigenen Kurses (45°-Schritte).
• Wenn „AC-UP" gewählt ist, zeigt die Spitze des Symbols im
Karten-Display immer nach oben.
• Wenn die Geschwindigkeit des eigenen Schiffes weniger als
2 Knoten beträgt, wird das eigene Schiff als „
y ANZEIGEBEREICH
Anzeige des gewählten Anzeigebereichs.
➥ Mit [Y] oder [Z] den Anzeigeradius wählen.
• 0,125, 0,25, 0,5, 0,75, 1,5, 3, 6, 12 und 24 NM (nautische Mei-
len) sind wählbar.
74
e
• Beschreibung der Symbole
Symbol
r
t
" dargestellt.
* Ein Schiff wird zu einem „Verlorenen Ziel", wenn länger als eine
voreingestellte Zeit keine Daten von ihm gesendet wurden.
Das Symbol „Verlorenes Ziel" verschwindet aus dem Karten-Dis-
play nach 6 Min. und 40 Sek., nachdem das Schiff als „Verlorenes
Ziel" bewertet wurde. Fragen Sie dazu auch Ihren Händler.
Beschreibung
AIS-Ziel: Schiff
Die Spitze des Dreiecks zeigt automatisch in
Rich tung des gefahrenen Kurses.
Das Symbol blinkt, wenn das AIS-Ziel die einge-
stellten CPA- und TCPA-Werte unterschreitet
(ge fährliches Ziel).
AIS-Ziel: Verlorenes Ziel*
Das Dreieck ist durchgestrichen.
AIS-Ziel: Küstenfunkstation
AIS-Ziel: Suche und Rettung (SAR)
AIS-Ziel: Aids to Navigation (AtoN)
AIS-Ziel: AIS-SART, MOB und EPIRB-AIS
