A: Stiftbelegung der Anschlüsse
Grafikausgänge

DB15-HD-Anschluss

136
Die Silicon Graphics 330 Visual Workstation ist mit einem DB15-HD-Grafikanschluss,
einem S-Videoanschluss und einem DVI-D-Anschluss ausgestattet.

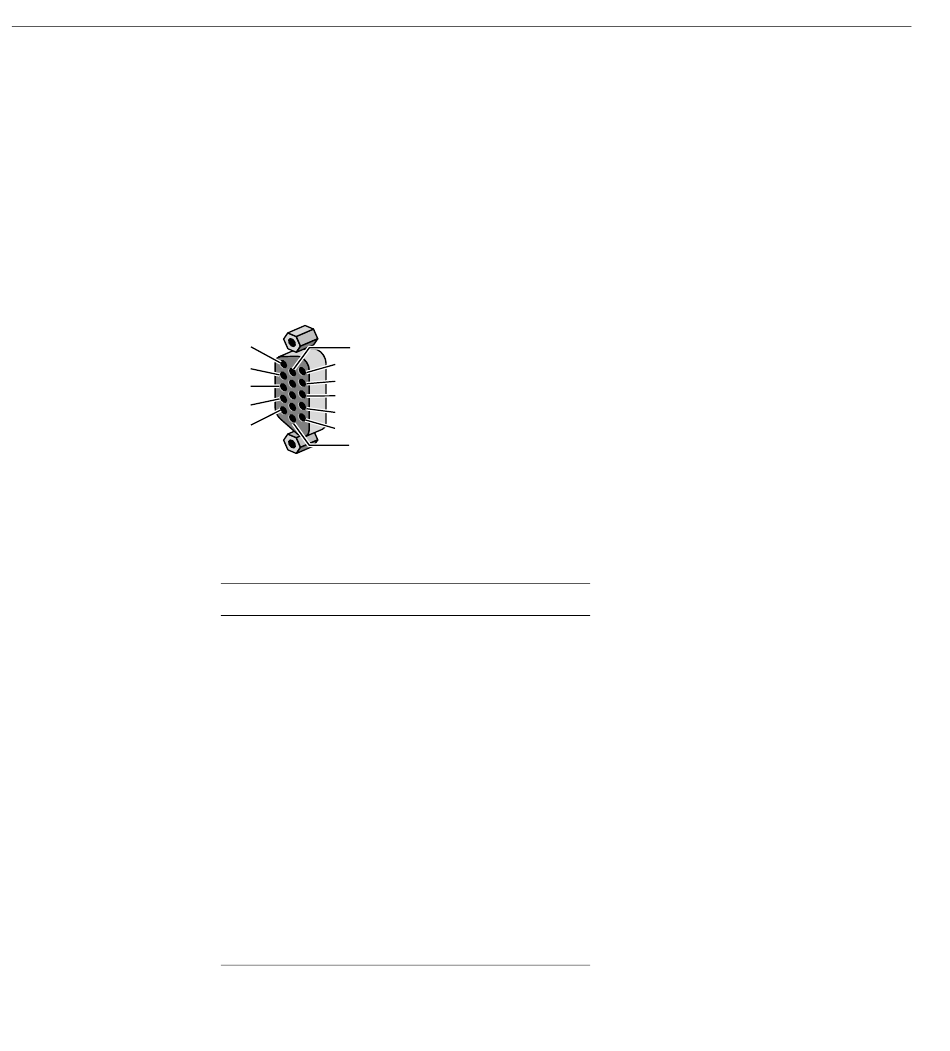

Abbildung A-3 zeigt den DB15-HD-Anschluss.
11
6
1
12
2
13
3
14
4
15
5
10
Abbildung A-3 Stiftbelegung des DB15-HD-Anschlusses
In Tabelle A-3 ist die Stiftbelegung des DB15-HD-Anschlusses aufgeführt.
Tabelle A-3 Stiftbelegung des DB15-HD-Anschlusses
Stift Belegung Stift
1 Rot 9
2 Grün 10
3 Blau 11
4 Masse 12
5 Masse 13
6 Rücklaufsignal 14
Rot
7 Rücklaufsignal 15
Grün
8 Rücklaufsignal
Blau
Belegung
Keine Verbindung
Masse
Masse
IIC-Daten
Horizontales
Sync-Signal
Vertikales
Sync-Signal
IIC-Takt
