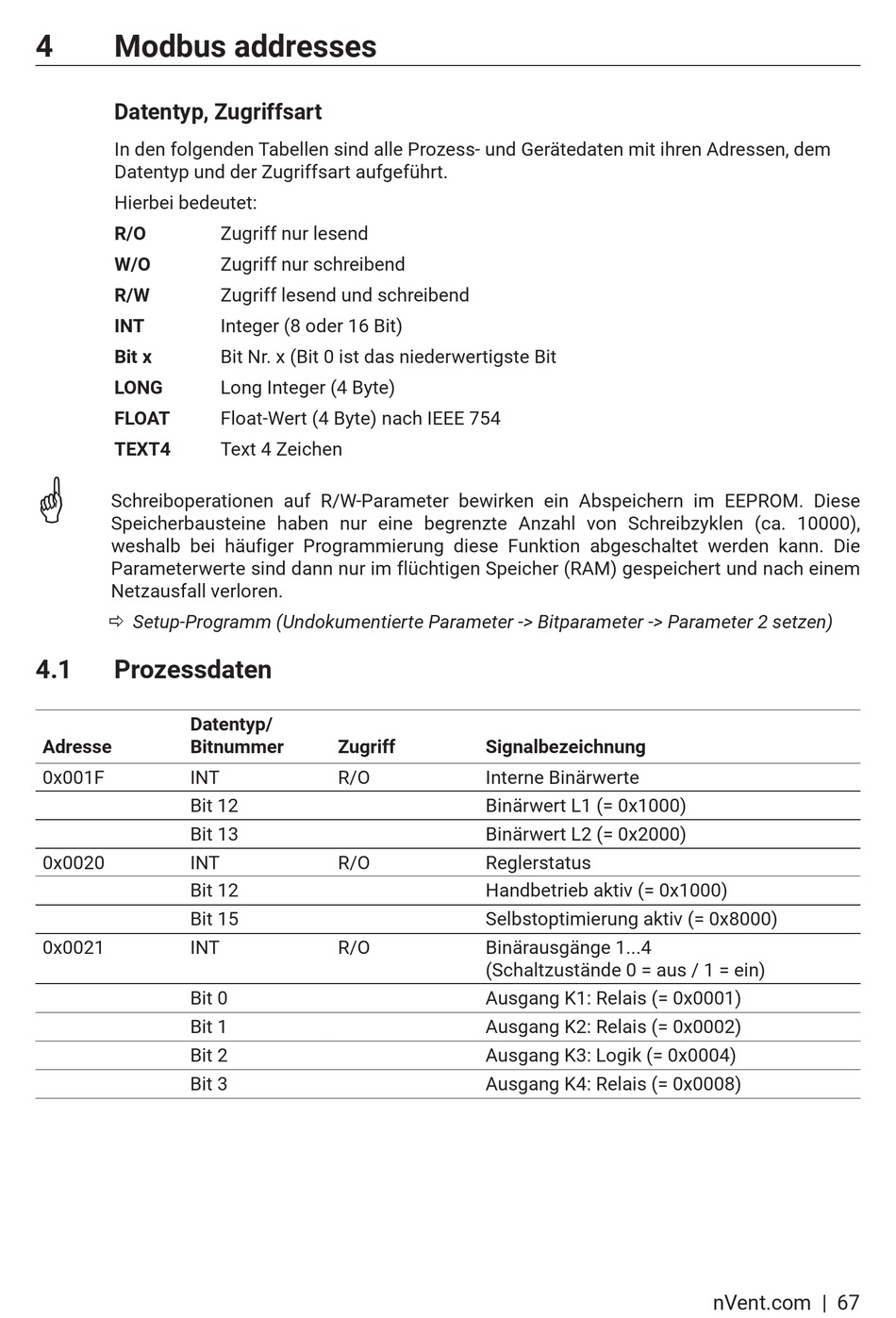

Modbus addresses
Datentyp, Zugriffsart
In den folgenden Tabellen sind alle Prozess- und Gerätedaten mit ihren Adres s en, dem
Datentyp und der Zugriffsart aufgeführt.
Hierbei bedeutet:
R/O
W/O
R/W
INT
Bit x
LONG
FLOAT
TEXT4
G
Schreiboperationen auf R/W-Parameter bewirken ein Abspeichern im EEPROM. Diese
Speicherbausteine haben nur eine begrenzte Anzahl von Schreibzyklen (ca. 10000),
weshalb bei häufiger Programmierung diese Funktion abgeschaltet werden kann. Die
Parameterwerte sind dann nur im flüchtigen Speicher (RAM) gespeichert und nach einem
Netzausfall verloren.
ð S etup-Programm (Undokumentierte Parameter -> Bitparameter -> Parameter 2 setzen)
4.1
Prozessdaten
Datentyp/
Adresse
Bitnummer
0x001F
INT
Bit 12
Bit 13
0x0020
INT
Bit 12
Bit 15
0x0021
INT
Bit 0
Bit 1
Bit 2
Bit 3
Zugriff nur lesend
Zugriff nur schreibend
Zugriff lesend und schreibend
Integer (8 oder 16 Bit)
Bit Nr. x (Bit 0 ist das niederwertigste Bit
Long Integer (4 Byte)
Float-Wert (4 Byte) nach IEEE 754
Text 4 Zeichen
Zugriff
R/O
R/O
R/O
Signalbezeichnung
Interne Binärwerte
Binärwert L1 (= 0x1000)
Binärwert L2 (= 0x2000)
Reglerstatus
Handbetrieb aktiv (= 0x1000)
Selbstoptimierung aktiv (= 0x8000)
Binärausgänge 1...4
(Schaltzustände 0 = aus / 1 = ein)
Ausgang K1: Relais (= 0x0001)
Ausgang K2: Relais (= 0x0002)
Ausgang K3: Logik (= 0x0004)
Ausgang K4: Relais (= 0x0008)
nVent.com | 67
