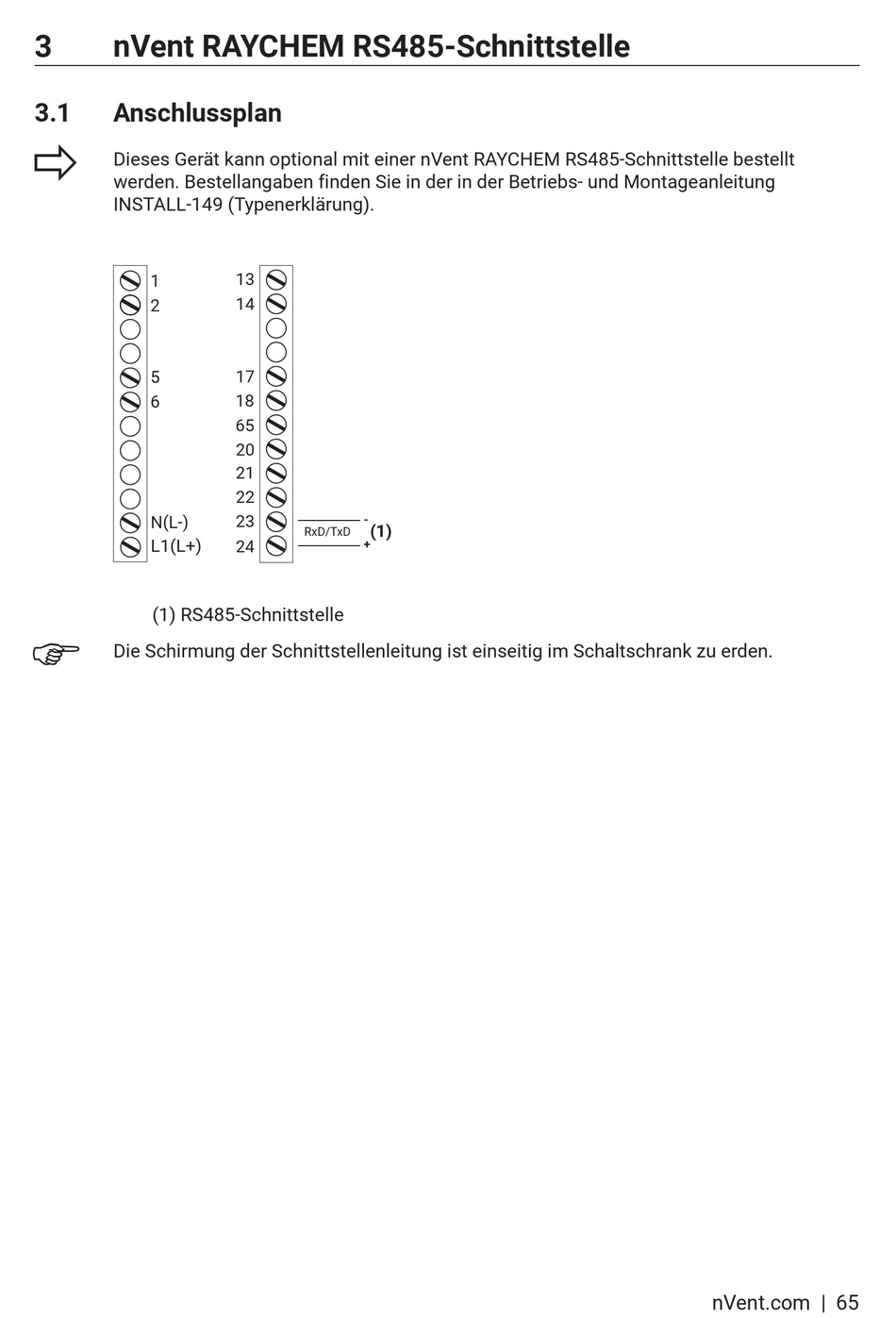

3
nVent RAYCHEM RS485-Schnittstelle
3.1
Anschlussplan
ð
Dieses Gerät kann optional mit einer nVent RAYCHEM RS485-Schnittstelle bestellt
werden. Bestellangaben finden Sie in der in der Betriebs- und Montageanleitung
INSTALL-149 (Typenerklärung).
1
2
5
6
N(L-)
L1(L+)
(1) RS485-Schnittstelle
F
Die Schirmung der Schnittstellenleitung ist einseitig im Schalt s chrank zu erden.
13
14
17
18
65
20
21
22
23
-
(1)
RxD/TxD
24
+
nVent.com | 65
