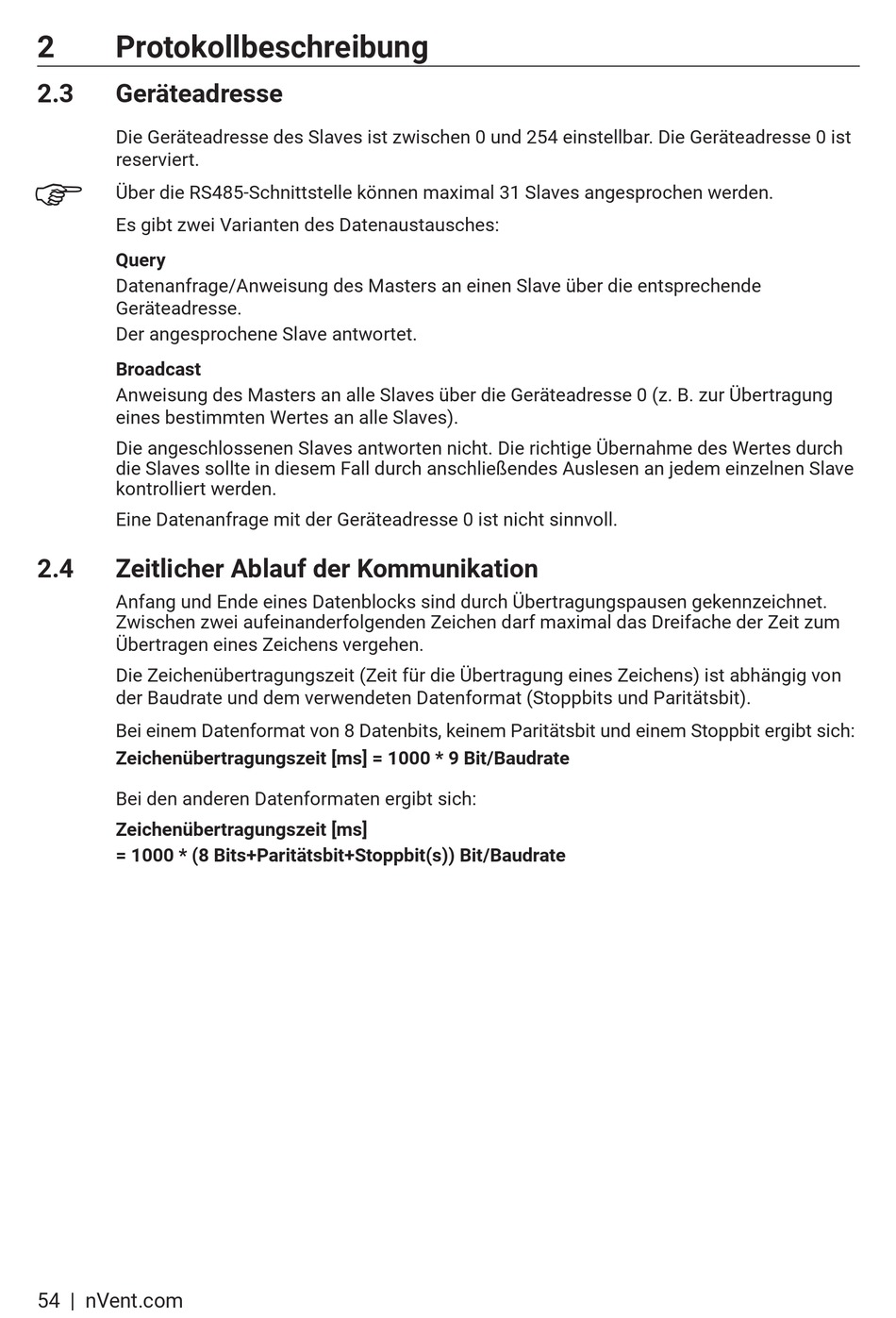

2
Protokollbeschreibung
2.3
Geräteadresse
D ie Geräteadresse des Slaves ist zwischen 0 und 254 einstellbar. Die Geräte a dresse 0 ist
reserviert.
F
Über die RS485-Schnittstelle können maximal 31 Slaves angespro c hen werden.
Es gibt zwei Varianten des Datenaustausches:
Query
D atenanfrage/Anweisung des Masters an einen Slave über die entsprechende
Geräteadresse.
Der angesprochene Slave antwortet.
Broadcast
A nweisung des Masters an alle Slaves über die Geräteadresse 0 (z. B. zur Übertragung
eines bestimmten Wertes an alle Slaves).
D ie angeschlossenen Slaves antworten nicht. Die richtige Übernahme des Wertes durch
die Slaves sollte in diesem Fall durch anschließendes Auslesen an jedem einzelnen Slave
kontrolliert werden.
Eine Datenanfrage mit der Geräteadresse 0 ist nicht sinnvoll.
2.4

Zeitlicher Ablauf der Kommunikation

A nfang und Ende eines Datenblocks sind durch Übertragungspausen gekenn z eichnet.
Zwischen zwei aufeinanderfolgenden Zeichen darf maximal das Dreifache der Zeit zum
Übertragen eines Zeichens vergehen.
D ie Zeichenübertragungszeit (Zeit für die Übertragung eines Zeichens) ist ab h ängig von
der Baudrate und dem verwendeten Datenformat (Stoppbits und Paritätsbit).
B ei einem Datenformat von 8 Datenbits, keinem Paritätsbit und einem Stopp b it ergibt sich:
Zeichenübertragungszeit [ms] = 1000 * 9 Bit/Baudrate
Bei den anderen Datenformaten ergibt sich:
Zeichenübertragungszeit [ms]
= 1000 * (8 Bits+Paritätsbit+Stoppbit(s)) Bit/Baudrate
54 | nVent.com
