2
Protokollbeschreibung
2.1

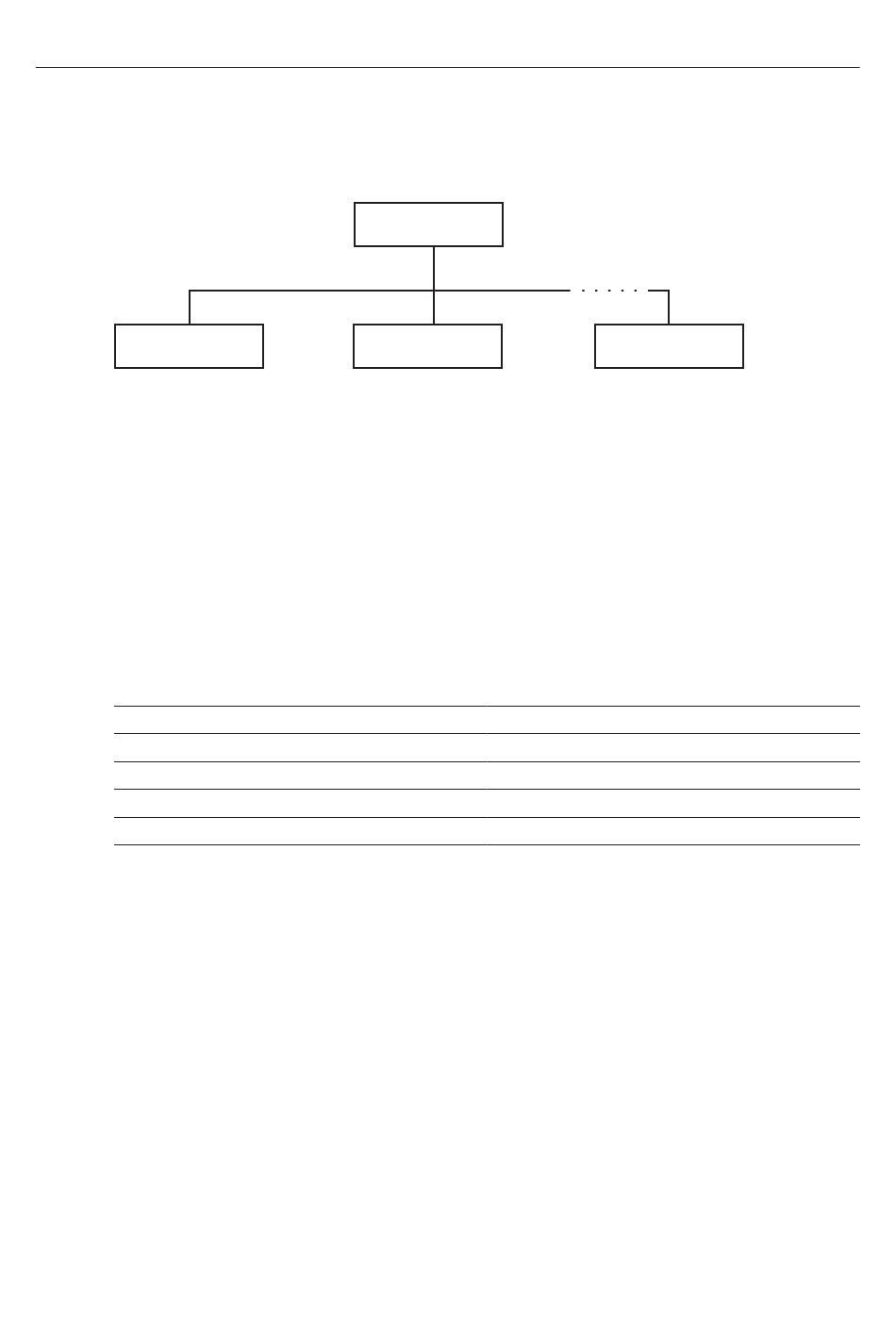

Master-Slave-Prinzip
Die Kommunikation zwischen einem Master (z. B. PC) und einem Slave (z. B. Mess-
und Regelsystem) mit Modbus findet nach dem Master-Slave-Prinzip in Form von
Datenanfrage/Anweisung - Antwort statt.
Slave 1
Der Master steuert den Datenaustausch, die Slaves haben lediglich Antwort f unktion. Sie
werden anhand ihrer Geräteadresse identifiziert.
2.2
Übertragungsmodus (RTU)
Als Übertragungsmodus wird der RTU-Modus (Remote Terminal Unit) verwen d et. Die
Übertragung der Daten erfolgt im Binärformat (hexadezimal) mit 8Bits. Das LSB (least
significant bit, engl. das niederwertigste Bit) wird zuerst übertragen. Die Betriebsart
ASCII-Modus wird nicht unterstützt.
Datenformat
Mit dem Datenformat wird der Aufbau eines übertragenen Zeichens beschrie-ben. Es sind
folgende Möglichkeiten des Datenformats gegeben:
Datenwort
8 Bit
8 Bit
8 Bit
8 Bit
Master
Slave 2
Paritätsbit
–
gerade (even)
ungerade (odd)
–
Slave n
Stoppbit ½ Bit
1
1
1
2
Bitanzahl
9
10
10
10
nVent.com | 53
