2
Description du protocole
2.1

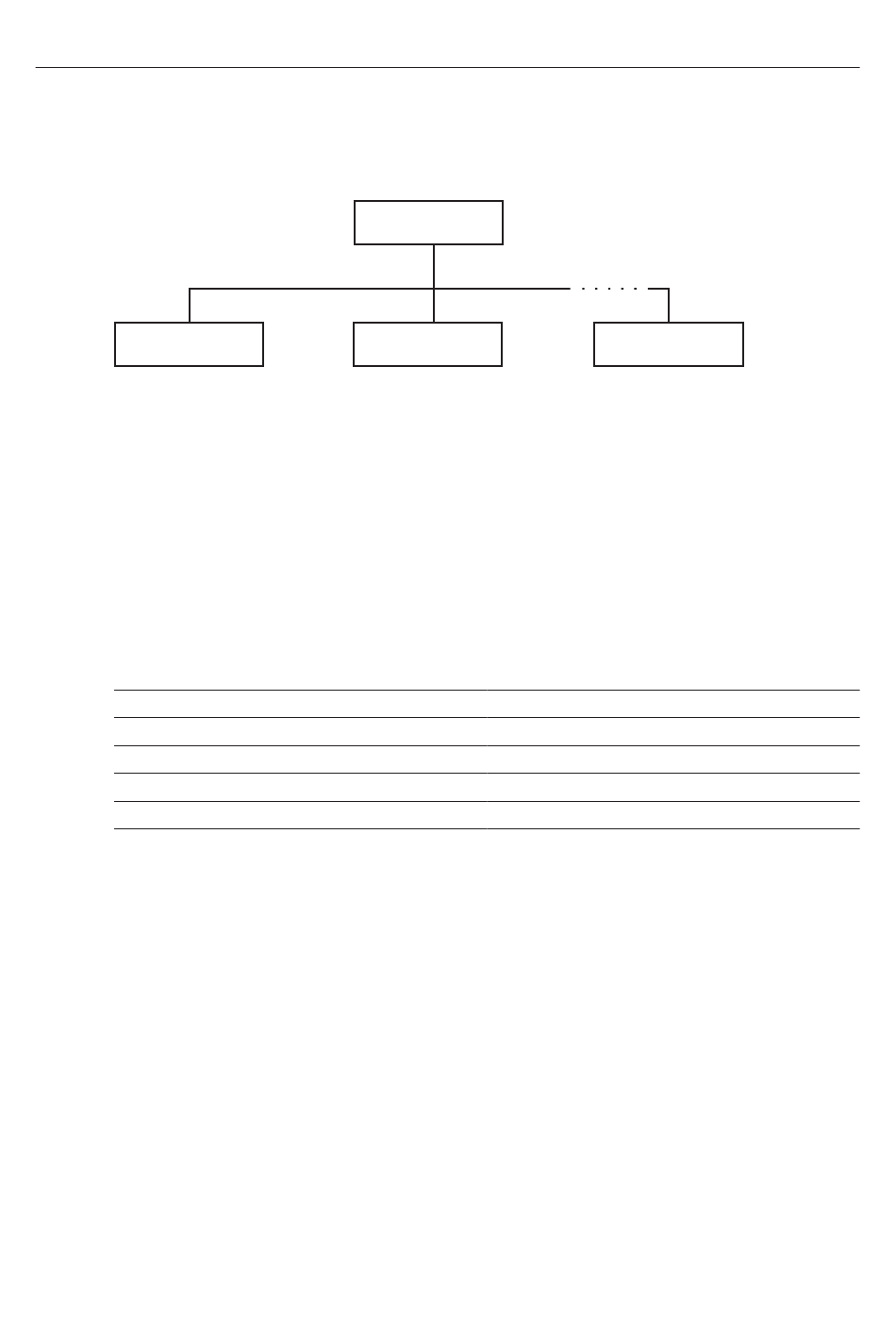

Principe maître-esclave
L a communication entre un appareil maître (par ex. un PC) et un appareil es c lave (par
ex. système de mesure et de régulation) avec le protocole ModBus se déroule selon le
principe maître/esclave sous la forme demande de don n ées/instruction-réponse.
Slave 1
L e maître contrôle l'échange de données, les esclaves ne donnent que des ré p onses.
Ils sont identifiés par leur adresse d'appareil.
2.2
Mode de transmission (RTU)
Le mode de transmission est le mode RTU (Remote Terminal Unit). La trans m ission des
données s'effectue sous forme binaire (hexadécimale) sur 8 bits. Le bit de poids faible
(LSB = least significant bit) est transmis en premier. Le code ASCII n'est pas pris en
considération.
Format des données
L e format des données décrit la structure d'un symbole transmis. Les diffé r ents formats
de données possibles sont les suivants :
Mot de données
8 bit
8 bit
8 bit
8 bit
Master
Slave 2
Bit de parité
–
paire (even)
impaire (odd)
–
Slave n
Bit de stop ½ bit(s)
1
1
1
2
Nombre de bits
9
10
10
10
nVent.com | 29
