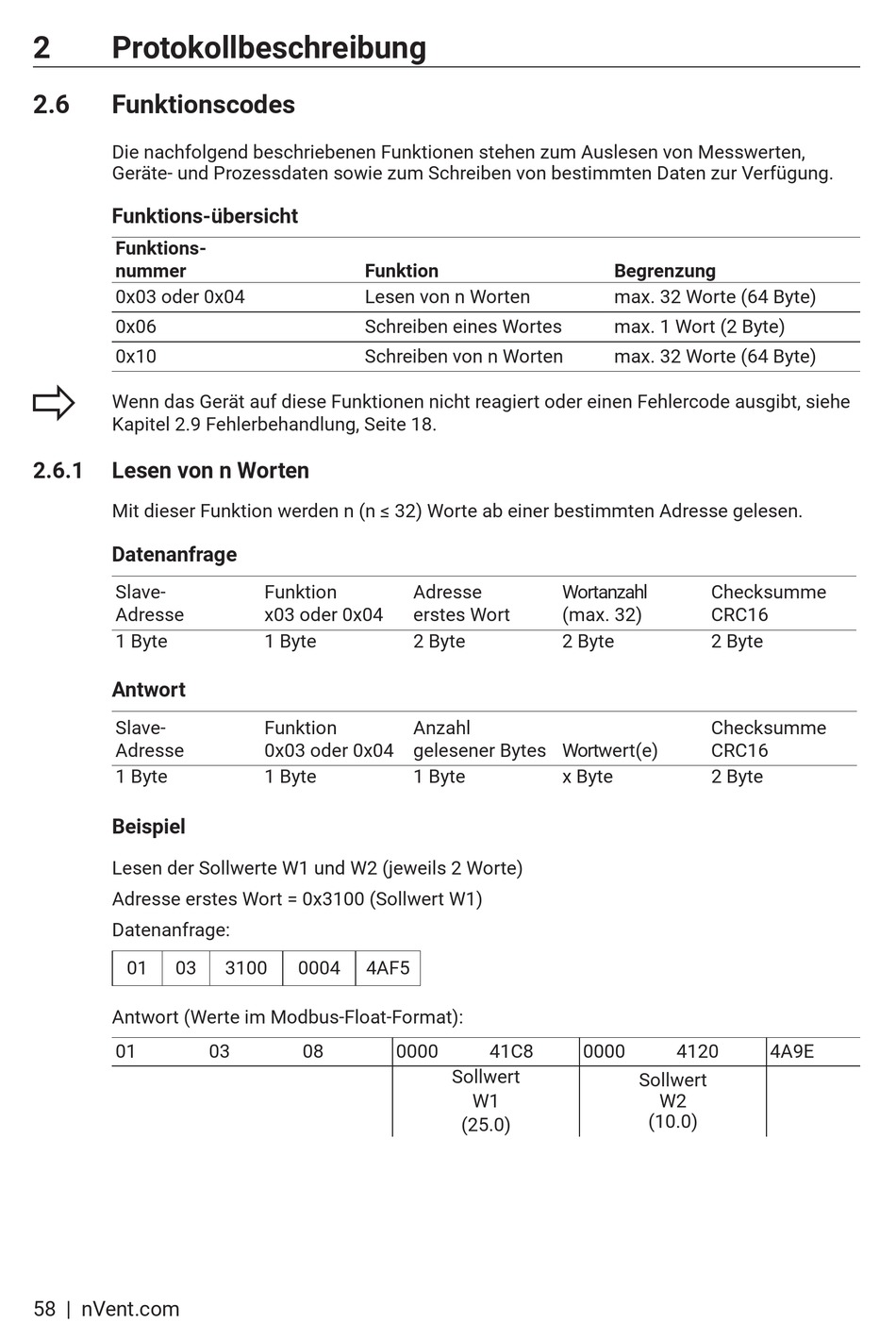

2
Protokollbeschreibung
2.6
Funktionscodes
D ie nachfolgend beschriebenen Funktionen stehen zum Auslesen von Mess w erten,
Geräte- und Prozessdaten sowie zum Schreiben von bestimmten Da t en zur Verfügung.
Funktions- übersicht
Funktions-
nummer
0x03 oder 0x04
0x06
0x10
ð
W enn das Gerät auf diese Funktionen nicht reagiert oder einen Feh l ercode ausgibt, siehe
Kapitel 2.9 Fehlerbehandlung, Seite 18.
2.6.1
Lesen von n Worten
M it dieser Funktion werden n (n ≤ 32) Worte ab einer bestimmten Adresse ge l esen.
Datenanfrage
Slave-
Adresse
1 Byte
Antwort
Slave-
Adresse
1 Byte
Beispiel
Lesen der Sollwerte W1 und W2 (jeweils 2 Worte)
Adresse erstes Wort = 0x3100 (Sollwert W1)
Datenanfrage:
01
03
Antwort (Werte im Modbus-Float-Format):
01
58 | nVent.com
Funktion
Lesen von n Worten
Schreiben eines Wortes
Schreiben von n Worten
Funktion
x03 oder 0x04
1 Byte
Funktion
0x03 oder 0x04
1 Byte
3100
0004
4AF5
03
08
Adresse
Wortanzahl
erstes Wort
(max. 32)
2 Byte
2 Byte
Anzahl
gelesener Bytes Wort w ert(e)
1 Byte
x Byte
0000
41C8
Sollwert
W1
(25.0)
Begrenzung
max. 32 Worte (64 Byte)
max. 1 Wort (2 Byte)
max. 32 Worte (64 Byte)
Checksumme
CRC16
2 Byte
Checksumme
CRC16
2 Byte
0000
4120
Sollwert
W2
(10.0)
4A9E
