Beschreibung Display

10 Beschreibung Display
1
2
3

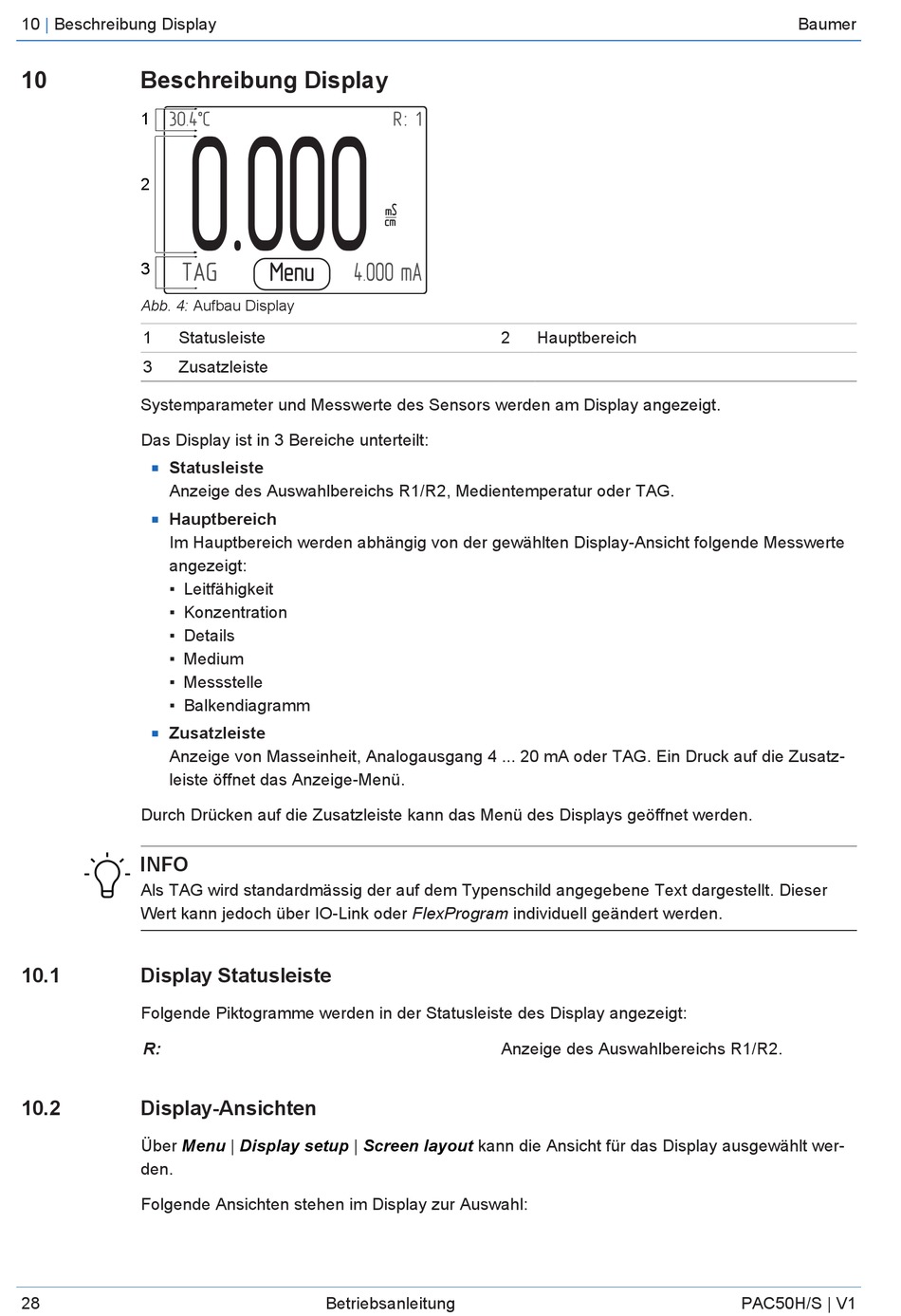

Abb. 4: Aufbau Display
1 Statusleiste
3 Zusatzleiste
Systemparameter und Messwerte des Sensors werden am Display angezeigt.
Das Display ist in 3 Bereiche unterteilt:
Statusleiste
n
Anzeige des Auswahlbereichs R1/R2, Medientemperatur oder TAG.
Hauptbereich
n
Im Hauptbereich werden abhängig von der gewählten Display-Ansicht folgende Messwerte
angezeigt:
▪ Leitfähigkeit
▪ Konzentration
▪ Details
▪ Medium
▪ Messstelle
▪ Balkendiagramm
Zusatzleiste
n
Anzeige von Masseinheit, Analogausgang 4 ... 20 mA oder TAG. Ein Druck auf die Zusatz-
leiste öffnet das Anzeige-Menü.
Durch Drücken auf die Zusatzleiste kann das Menü des Displays geöffnet werden.
INFO
Als TAG wird standardmässig der auf dem Typenschild angegebene Text dargestellt. Dieser
Wert kann jedoch über IO-Link oder FlexProgram individuell geändert werden.
10.1

Display Statusleiste

Folgende Piktogramme werden in der Statusleiste des Display angezeigt:
R:
10.2

Display-Ansichten

Über Menu
den.
Folgende Ansichten stehen im Display zur Auswahl:
28
| Display setup | Screen layout
Betriebsanleitung
2 Hauptbereich
Anzeige des Auswahlbereichs R1/R2.
kann die Ansicht für das Display ausgewählt wer-
