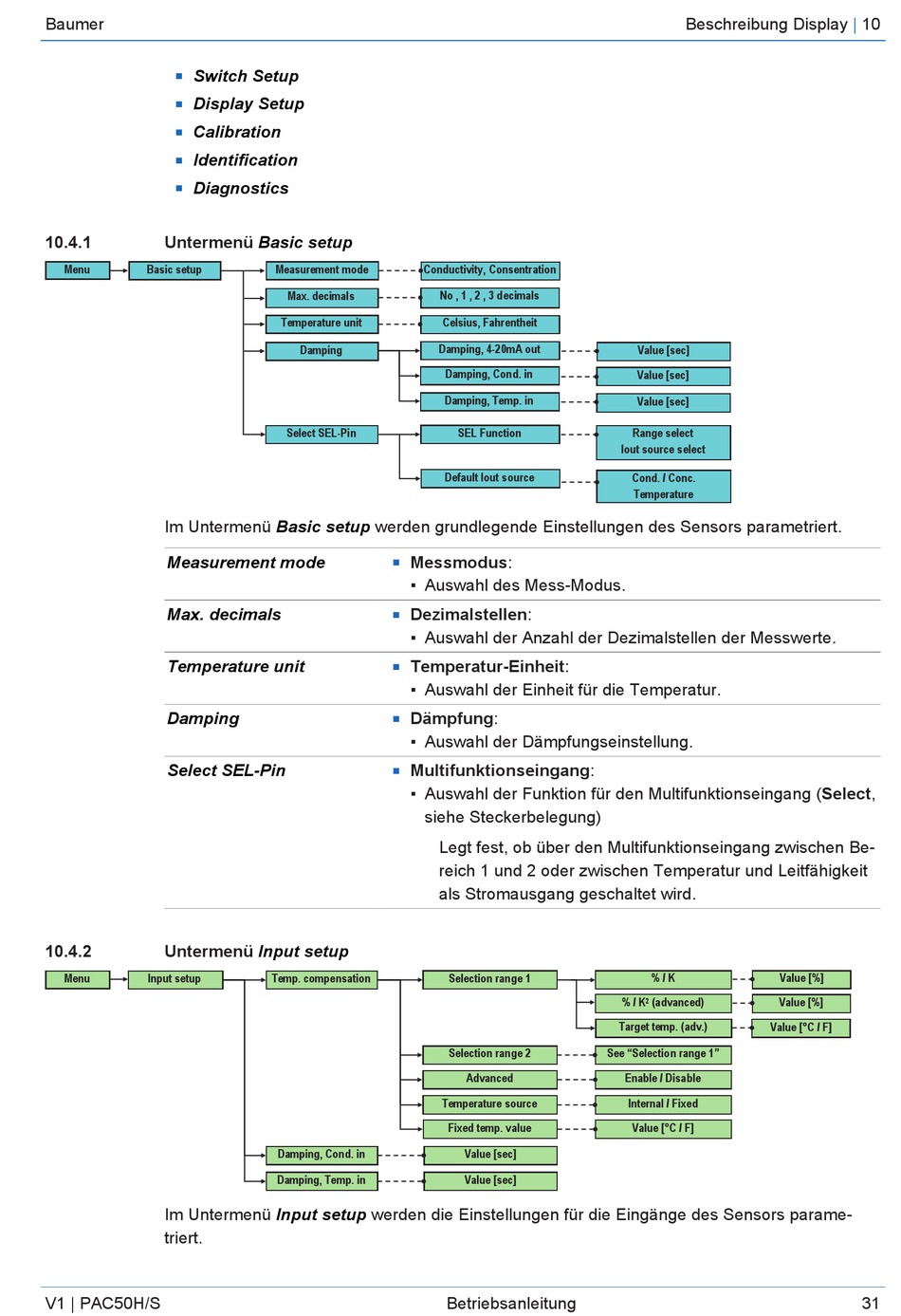

10.4.1 Untermenü
Menu Basic setup
Im Untermenü
Measurement mode
Max. decimals
Temperature unit
Damping
Select SEL-Pin
10.4.2 Untermenü
Menu Input setup
Im Untermenü
triert.
V1 | PAC50H/S
Basic setup
Measurement mode Conductivity, Consentration
Max. decimals
Temperature unit
Damping
Select SEL-Pin
Basic setup werden grundlegende Einstellungen des Sensors parametriert.
Messmodus:
n
▪ Auswahl des Mess-Modus.
Dezimalstellen:
n
▪ Auswahl der Anzahl der Dezimalstellen der Messwerte.
Temperatur-Einheit:
n
▪ Auswahl der Einheit für die Temperatur.
Dämpfung:
n
▪ Auswahl der Dämpfungseinstellung.
Multifunktionseingang:
n
▪ Auswahl der Funktion für den Multifunktionseingang (Select,
siehe Steckerbelegung)
Input setup
Temp. compensation
Damping, Cond. in
Damping, Temp. in
Input setup werden die Einstellungen für die Eingänge des Sensors parame-
No , 1 , 2 , 3 decimals
Celsius, Fahrentheit
Damping, 4-20mA out
Damping, Cond. in
Damping, Temp. in
SEL Function
Default Iout source
Legt fest, ob über den Multifunktionseingang zwischen Be-
reich 1 und 2 oder zwischen Temperatur und Leitfähigkeit
als Stromausgang geschaltet wird.
Selection range 1
Selection range 2 See "Selection range 1"
Advanced
Temperature source
Fixed temp. value
Value [sec]
Value [sec]
