Baumer
Fixed output current

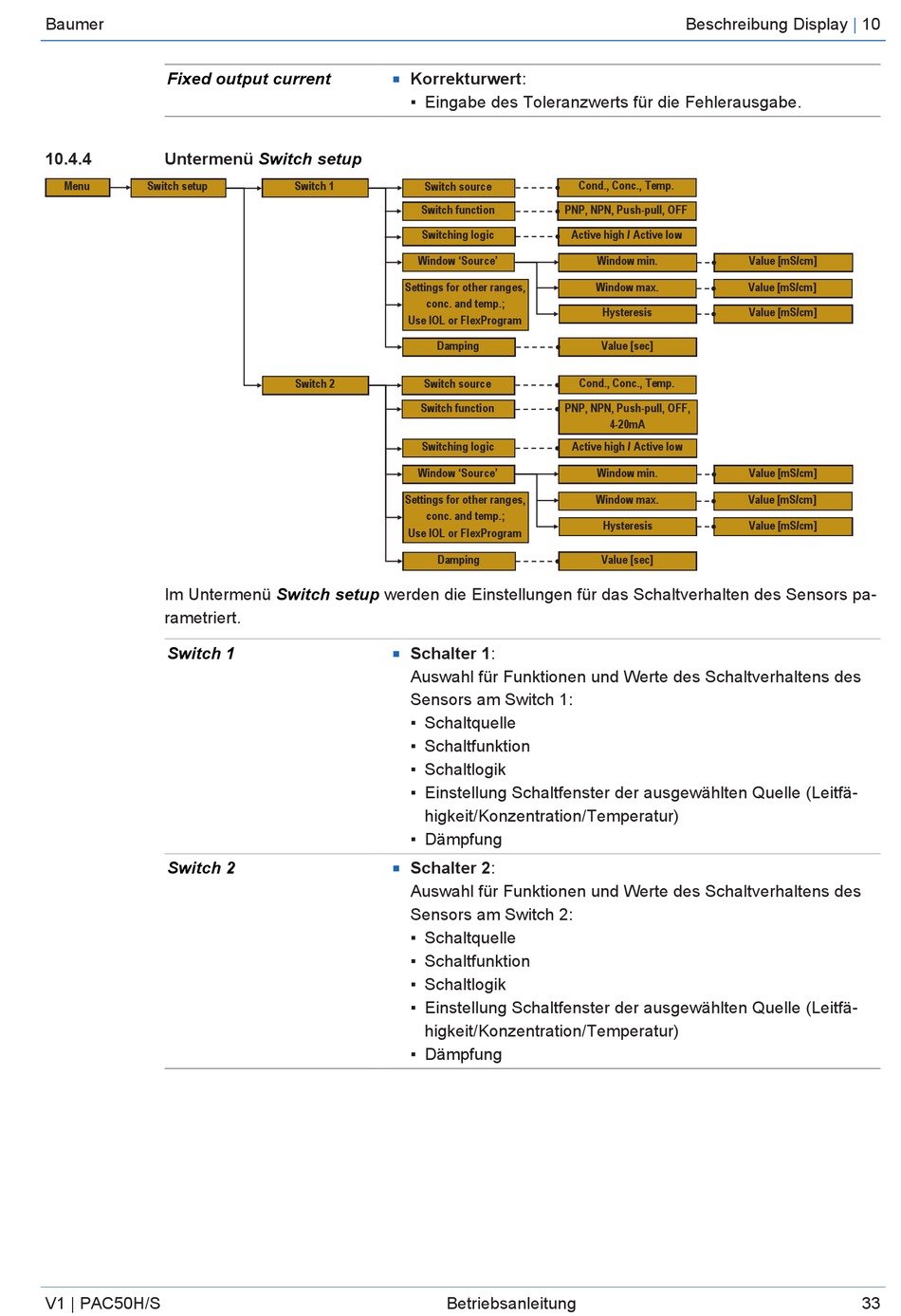

10.4.4 Untermenü
Menu Switch setup
Im Untermenü
rametriert.
Switch 1
Switch 2
V1 | PAC50H/S
Korrekturwert:
n
▪ Eingabe des Toleranzwerts für die Fehlerausgabe.
Switch setup
Switch 1 Switch source
Switch function
Switching logic
Window 'Source'
Settings for other ranges,
conc. and temp.;
Use IOL or FlexProgram
Switch 2 Switch source
Switch function
Switching logic
Window 'Source'
Settings for other ranges,
conc. and temp.;
Use IOL or FlexProgram
Switch setup werden die Einstellungen für das Schaltverhalten des Sensors pa-
Schalter 1:
n
Auswahl für Funktionen und Werte des Schaltverhaltens des
Sensors am Switch 1:
▪ Schaltquelle
▪ Schaltfunktion
▪ Schaltlogik
▪ Einstellung Schaltfenster der ausgewählten Quelle (Leitfä-
higkeit/Konzentration/Temperatur)
▪ Dämpfung
Schalter 2:
n
Auswahl für Funktionen und Werte des Schaltverhaltens des
Sensors am Switch 2:
▪ Schaltquelle
▪ Schaltfunktion
▪ Schaltlogik
▪ Einstellung Schaltfenster der ausgewählten Quelle (Leitfä-
higkeit/Konzentration/Temperatur)
▪ Dämpfung
Cond., Conc., Temp.
PNP, NPN, Push-pull, OFF
Active high / Active low
Window min.
Window max.
Hysteresis
Damping Value [sec]
Cond., Conc., Temp.
PNP, NPN, Push-pull, OFF,
Active high / Active low
Window min.
Window max.
Hysteresis
Damping Value [sec]
Betriebsanleitung
Beschreibung Display
Value [mS/cm]
Value [mS/cm]
Value [mS/cm]
4-20mA
Value [mS/cm]
Value [mS/cm]
Value [mS/cm]
| 10
