Baumer
Zusätzlich ist der Sensor jeweils in der Ausführung mit 90° gedrehter Bohrung für das Medium
erhältlich.
Die Spezifikationen der Varianten können Sie dem jeweiligen Datenblatt entnehmen.
4.3

Funktionsbeschreibung

6

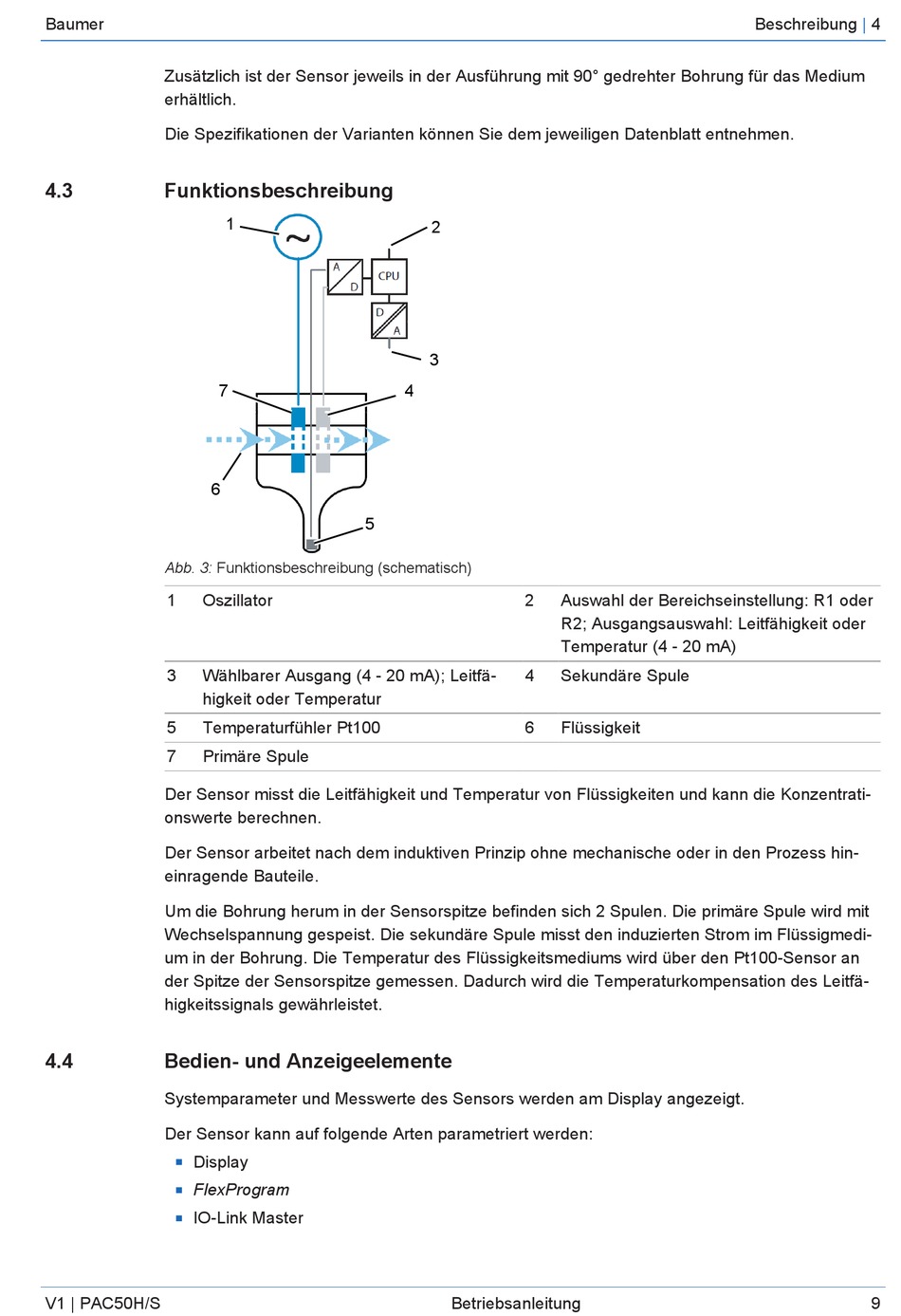

Abb. 3: Funktionsbeschreibung (schematisch)
1 Oszillator
3 Wählbarer Ausgang (4 - 20 mA); Leitfä-
higkeit oder Temperatur
5 Temperaturfühler Pt100
7 Primäre Spule
Der Sensor misst die Leitfähigkeit und Temperatur von Flüssigkeiten und kann die Konzentrati-
onswerte berechnen.
Der Sensor arbeitet nach dem induktiven Prinzip ohne mechanische oder in den Prozess hin-
einragende Bauteile.
Um die Bohrung herum in der Sensorspitze befinden sich 2 Spulen. Die primäre Spule wird mit
Wechselspannung gespeist. Die sekundäre Spule misst den induzierten Strom im Flüssigmedi-
um in der Bohrung. Die Temperatur des Flüssigkeitsmediums wird über den Pt100-Sensor an
der Spitze der Sensorspitze gemessen. Dadurch wird die Temperaturkompensation des Leitfä-
higkeitssignals gewährleistet.
4.4

Bedien- und Anzeigeelemente

Systemparameter und Messwerte des Sensors werden am Display angezeigt.
Der Sensor kann auf folgende Arten parametriert werden:
Display
n
FlexProgram
n
IO-Link Master
n
V1 | PAC50H/S
1
7
5
2
3
4
2 Auswahl der Bereichseinstellung: R1 oder
R2; Ausgangsauswahl: Leitfähigkeit oder
Temperatur (4 - 20 mA)
4 Sekundäre Spule
6 Flüssigkeit
Betriebsanleitung
Beschreibung | 4
