11.3

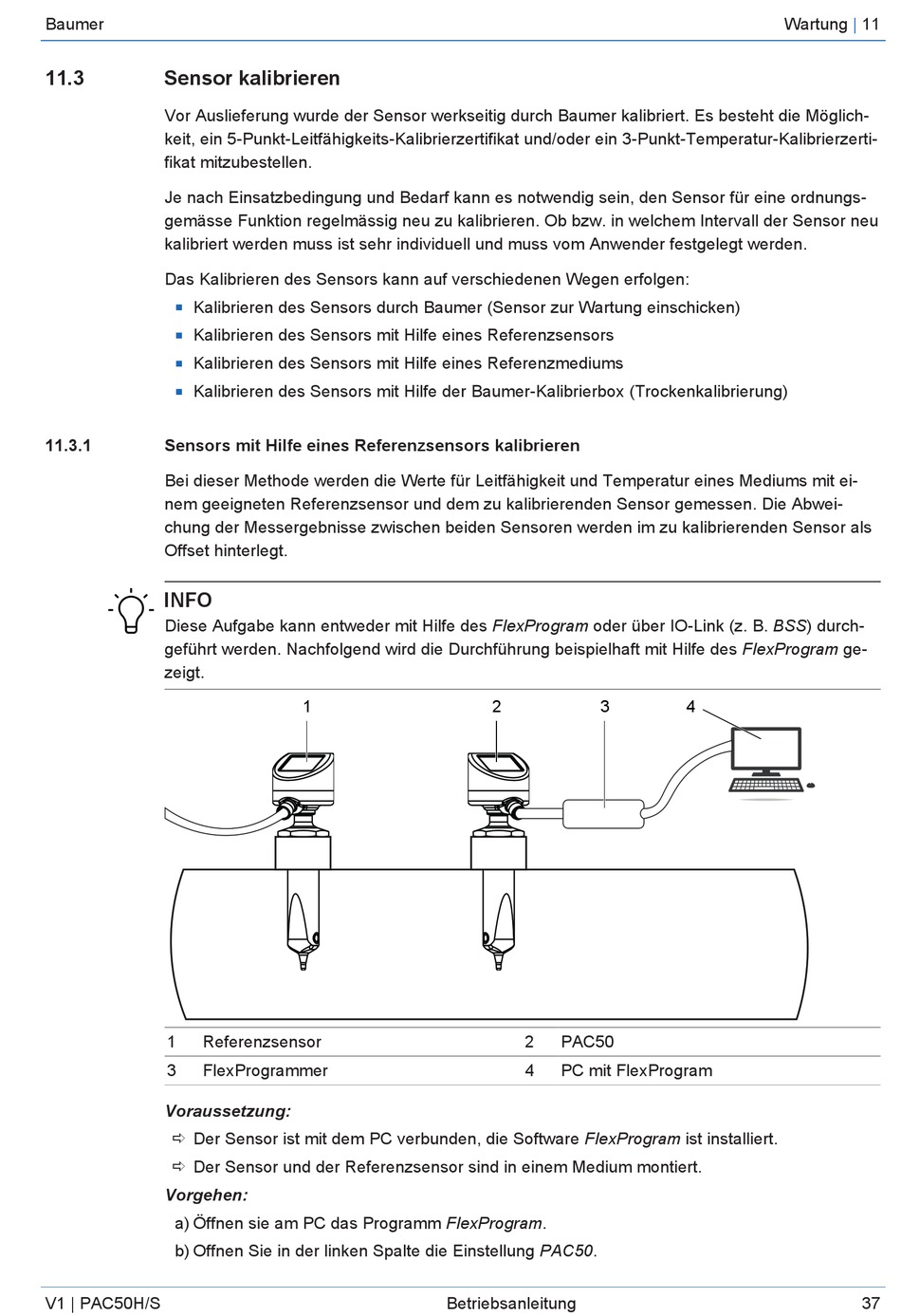

Sensor kalibrieren

Vor Auslieferung wurde der Sensor werkseitig durch Baumer kalibriert. Es besteht die Möglich-
keit, ein 5-Punkt-Leitfähigkeits-Kalibrierzertifikat und/oder ein 3-Punkt-Temperatur-Kalibrierzerti-
fikat mitzubestellen.
Je nach Einsatzbedingung und Bedarf kann es notwendig sein, den Sensor für eine ordnungs-
gemässe Funktion regelmässig neu zu kalibrieren. Ob bzw. in welchem Intervall der Sensor neu
kalibriert werden muss ist sehr individuell und muss vom Anwender festgelegt werden.
Das Kalibrieren des Sensors kann auf verschiedenen Wegen erfolgen:
Kalibrieren des Sensors durch Baumer (Sensor zur Wartung einschicken)
n
Kalibrieren des Sensors mit Hilfe eines Referenzsensors
n
Kalibrieren des Sensors mit Hilfe eines Referenzmediums
n
Kalibrieren des Sensors mit Hilfe der Baumer-Kalibrierbox (Trockenkalibrierung)
n
11.3.1

Sensors mit Hilfe eines Referenzsensors kalibrieren

Bei dieser Methode werden die Werte für Leitfähigkeit und Temperatur eines Mediums mit ei-
nem geeigneten Referenzsensor und dem zu kalibrierenden Sensor gemessen. Die Abwei-
chung der Messergebnisse zwischen beiden Sensoren werden im zu kalibrierenden Sensor als
Offset hinterlegt.
INFO
Diese Aufgabe kann entweder mit Hilfe des FlexProgram oder über IO-Link (z. B. BSS) durch-
geführt werden. Nachfolgend wird die Durchführung beispielhaft mit Hilfe des FlexProgram ge-
zeigt.
1 Referenzsensor
3 FlexProgrammer
Voraussetzung:
ð Der Sensor ist mit dem PC verbunden, die Software FlexProgram ist installiert.
ð Der Sensor und der Referenzsensor sind in einem Medium montiert.
Vorgehen:
a) Öffnen sie am PC das Programm FlexProgram.
b) Offnen Sie in der linken Spalte die Einstellung PAC50.
V1 | PAC50H/S
1
Betriebsanleitung
2 3
2 PAC50
4 PC mit FlexProgram
Wartung |
4
11
37
