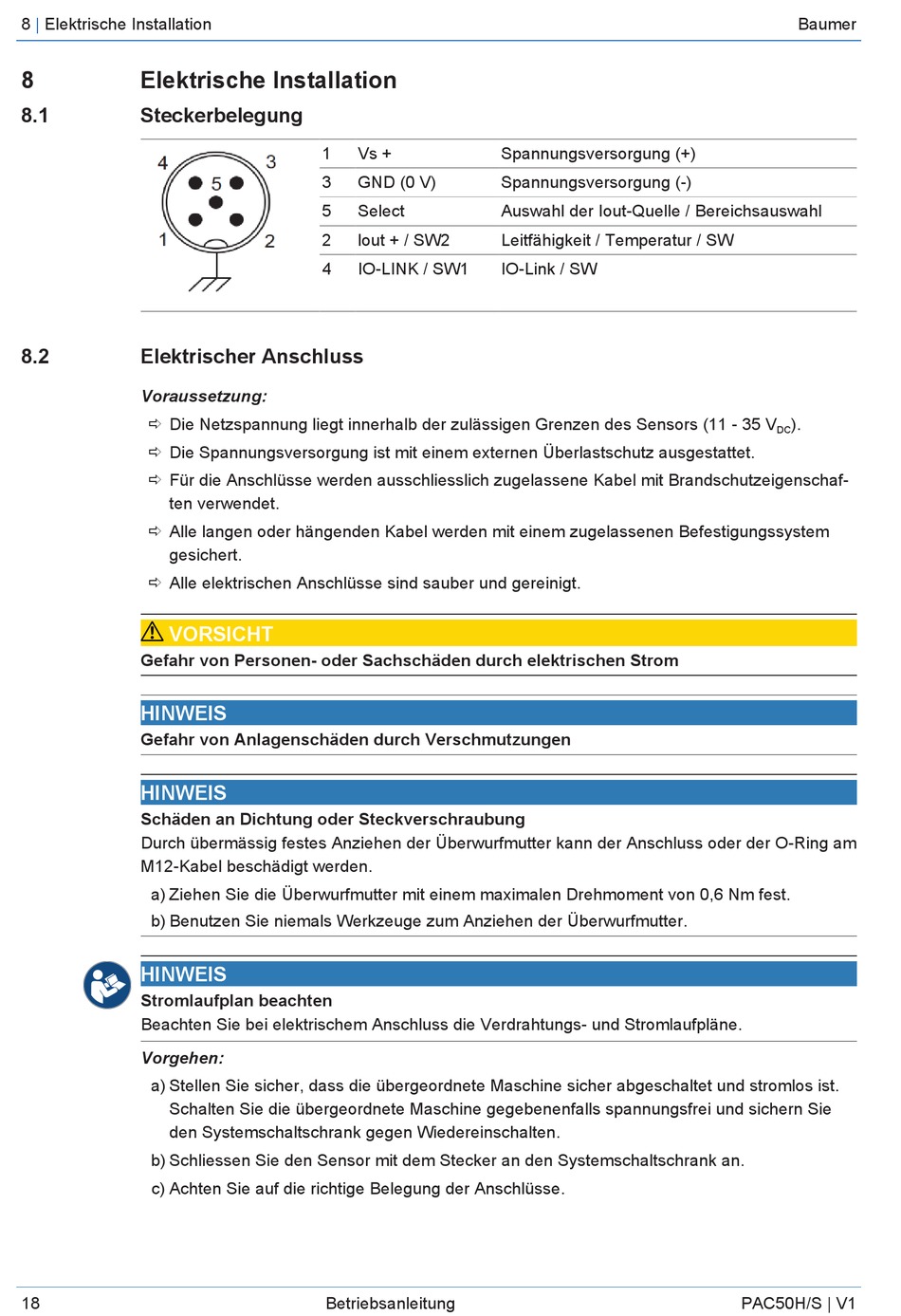

Elektrische Installation

8 Elektrische Installation
8.1

Steckerbelegung

8.2

Elektrischer Anschluss

Voraussetzung:
ð Die Netzspannung liegt innerhalb der zulässigen Grenzen des Sensors (11 - 35 V
ð Die Spannungsversorgung ist mit einem externen Überlastschutz ausgestattet.
ð Für die Anschlüsse werden ausschliesslich zugelassene Kabel mit Brandschutzeigenschaf-
ten verwendet.
ð Alle langen oder hängenden Kabel werden mit einem zugelassenen Befestigungssystem
gesichert.
ð Alle elektrischen Anschlüsse sind sauber und gereinigt.
VORSICHT
Gefahr von Personen- oder Sachschäden durch elektrischen Strom
HINWEIS
Gefahr von Anlagenschäden durch Verschmutzungen
HINWEIS
Schäden an Dichtung oder Steckverschraubung
Durch übermässig festes Anziehen der Überwurfmutter kann der Anschluss oder der O-Ring am
M12-Kabel beschädigt werden.
a) Ziehen Sie die Überwurfmutter mit einem maximalen Drehmoment von 0,6 Nm fest.
b) Benutzen Sie niemals Werkzeuge zum Anziehen der Überwurfmutter.
HINWEIS
Stromlaufplan beachten
Beachten Sie bei elektrischem Anschluss die Verdrahtungs- und Stromlaufpläne.
Vorgehen:
a) Stellen Sie sicher, dass die übergeordnete Maschine sicher abgeschaltet und stromlos ist.
Schalten Sie die übergeordnete Maschine gegebenenfalls spannungsfrei und sichern Sie
den Systemschaltschrank gegen Wiedereinschalten.
b) Schliessen Sie den Sensor mit dem Stecker an den Systemschaltschrank an.
c) Achten Sie auf die richtige Belegung der Anschlüsse.
18
1 Vs +
3 GND (0 V)
5 Select
2 lout + / SW2
4 IO-LINK / SW1
Betriebsanleitung
Spannungsversorgung (+)
Spannungsversorgung (-)
Auswahl der Iout-Quelle / Bereichsauswahl
Leitfähigkeit / Temperatur / SW
IO-Link / SW
