4.1.2
Farbdefinition
Die Messzangen sind Modular aufgebaut. Damit beim Zusammensetzen der Messzange keine Fehler
passieren, sind die einzelnen Komponenten die zusammen gehören farbig eloxiert.
Farbe
Messbereich
Gelb
30 ... 100 mm (zwei Durchmesserbereiche, 30-55mm, 55-100mm)
Blau
100 ... 170 mm
Orange
170 ... 240 mm

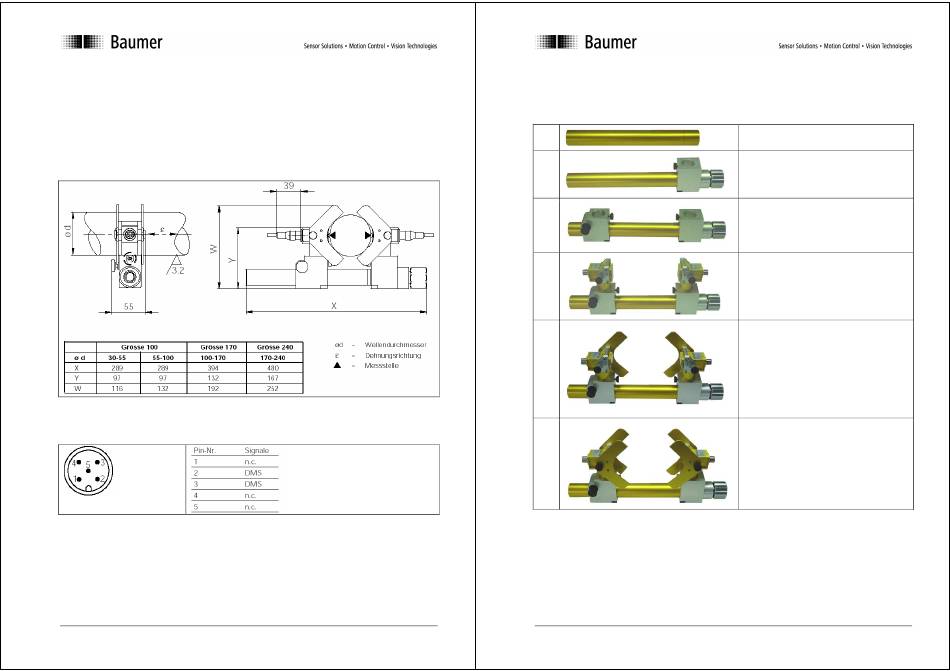

4.1.3
Abmessungen
4.1.4
Elektrische Anschlüsse
7/32
V1.2
4.1.5
Montage
Wichtig!
Nur Komponenten mit gleicher Farbe zusammenstellen
1
2
3
4
5
6
Wichtig: Vor dem Montieren, die Säulen beim Messbereich, sauber und fettfrei reinigen.
09.11.07
V1.2
Die Zahnstange der gewünschten
-
Grösse nehmen
Den Spann-Schieber auf der Seite mit
-
den zwei Einstichen aufschieben.
Eindrehen bis an den ersten Einstich.
-
Positionsschieber auf die Zahnstange
-
schieben.
Durch drücken auf den
-
Entriegelungsknopf kann der
Positionsschieber frei bewegt werden.
Die Messköpfe in der richtigen Farbe in
-
den Positions- bzw. Spannschieber
stecken und den Messkopf-Schnapp-
verschluss einrasten.
Die Zentrierwinkel der entsprechenden
-
Farbe aussuchen (Gelb = zwei
Durchmesserbereiche, 30-55mm, 55-
100mm)
Schlitz im Zentrierwinkel unter die
-
Zentrierwinkel-Halteschraube schieben.
Zentrierwinkel in Positionierstifte stecken
-
Zentrierwinkel-Halteschraube von Hand
-
anziehen.
Der Sensor ist nun für den Einsatz bereit
-
8/32
09.11.07
