8

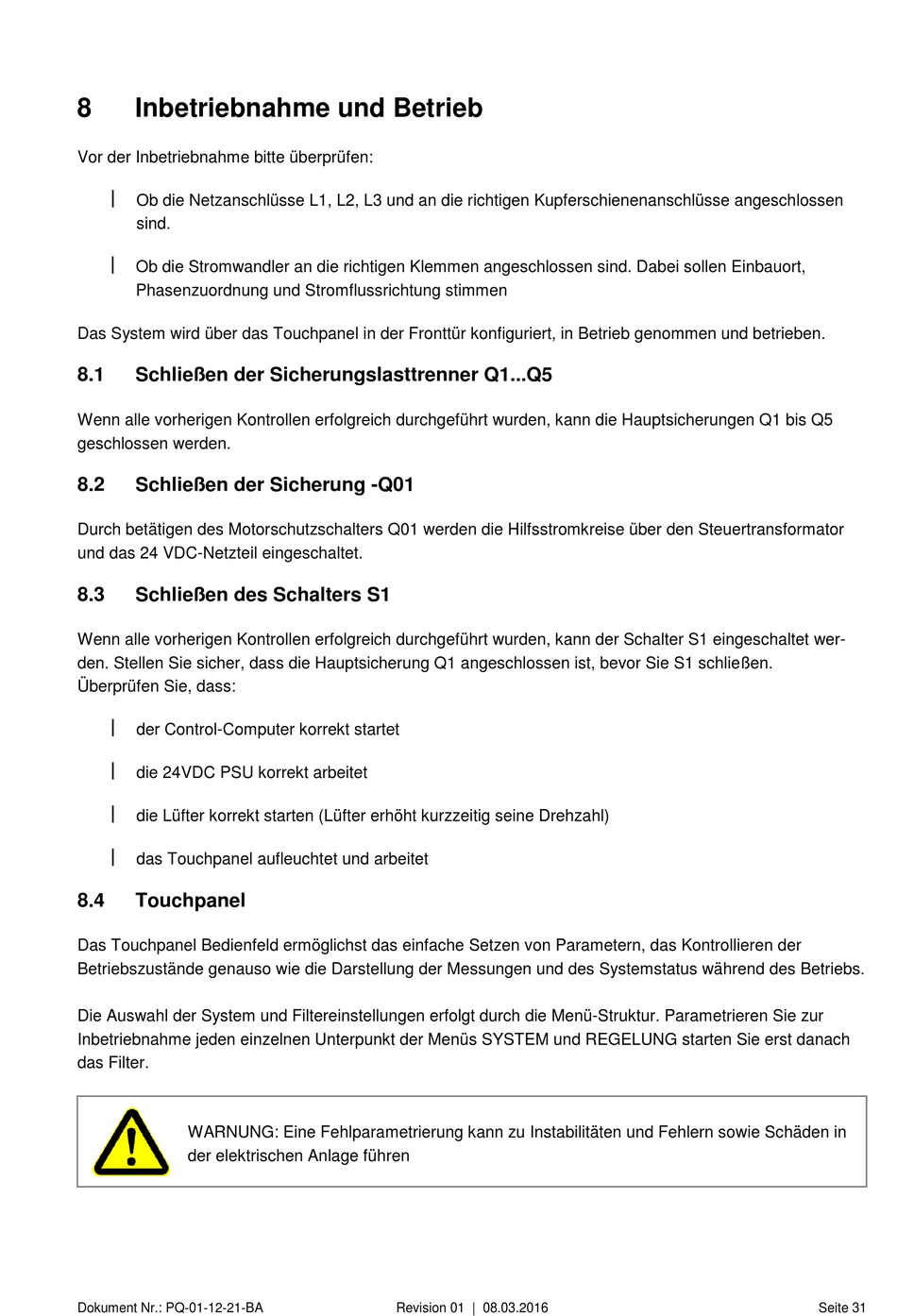

Inbetriebnahme und Betrieb
Vor der Inbetriebnahme bitte überprüfen:
Ob die Netzanschlüsse L1, L2, L3 und an die richtigen Kupferschienenanschlüsse angeschlossen
sind.
Ob die Stromwandler an die richtigen Klemmen angeschlossen sind. Dabei sollen Einbauort,
Phasenzuordnung und Stromflussrichtung stimmen
Das System wird über das Touchpanel in der Fronttür konfiguriert, in Betrieb genommen und betrieben.
8.1
Schließen der Sicherungslasttrenner Q1...Q5
Wenn alle vorherigen Kontrollen erfolgreich durchgeführt wurden, kann die Hauptsicherungen Q1 bis Q5
geschlossen werden.
8.2
Schließen der Sicherung -Q01
Durch betätigen des Motorschutzschalters Q01 werden die Hilfsstromkreise über den Steuertransformator
und das 24 VDC-Netzteil eingeschaltet.
8.3
Schließen des Schalters S1
Wenn alle vorherigen Kontrollen erfolgreich durchgeführt wurden, kann der Schalter S1 eingeschaltet wer-
den. Stellen Sie sicher, dass die Hauptsicherung Q1 angeschlossen ist, bevor Sie S1 schließen.
Überprüfen Sie, dass:
der Control-Computer korrekt startet
die 24VDC PSU korrekt arbeitet
die Lüfter korrekt starten (Lüfter erhöht kurzzeitig seine Drehzahl)
das Touchpanel aufleuchtet und arbeitet
8.4
Touchpanel
Das Touchpanel Bedienfeld ermöglichst das einfache Setzen von Parametern, das Kontrollieren der
Betriebszustände genauso wie die Darstellung der Messungen und des Systemstatus während des Betriebs.
Die Auswahl der System und Filtereinstellungen erfolgt durch die Menü-Struktur. Parametrieren Sie zur
Inbetriebnahme jeden einzelnen Unterpunkt der Menüs SYSTEM und REGELUNG starten Sie erst danach
das Filter.
WARNUNG: Eine Fehlparametrierung kann zu Instabilitäten und Fehlern sowie Schäden in
der elektrischen Anlage führen
Dokument Nr.: PQ-01-12-21-BA
Revision 01 | 08.03.2016
Seite 31
