5.3.2
Externe Kommunikationsarchitektur
Für die externe Kommunikation ist eine TCP/IP Ethernet Schnittstelle an der CCU vorhanden. Über diese
Schnittstelle kann auf den internen Webserver des GRIDCON® ACF BUILDING Aktivfilters zugegriffen
werden. Die Bedienung erfolgt in diesem Fall über die Weboberfläche des Filters. Optional kann das
GRIDCON® ACF BUILDING über ein Anybus Modul erweitert werden. Hierdurch kann der Anschluss an
verschiedenste Bussysteme, wie z. B Profibus, realisiert werden. Die Bussysteme, die über den Anybus
Steckplatz optional verfügbar sind, sind nicht im Standard-Lieferumfang enthalten. Zur Beschaffung und
softwareseitigen Integration eines Anybus-Moduls wenden Sie sich an Ihren Kundenbetreuer.

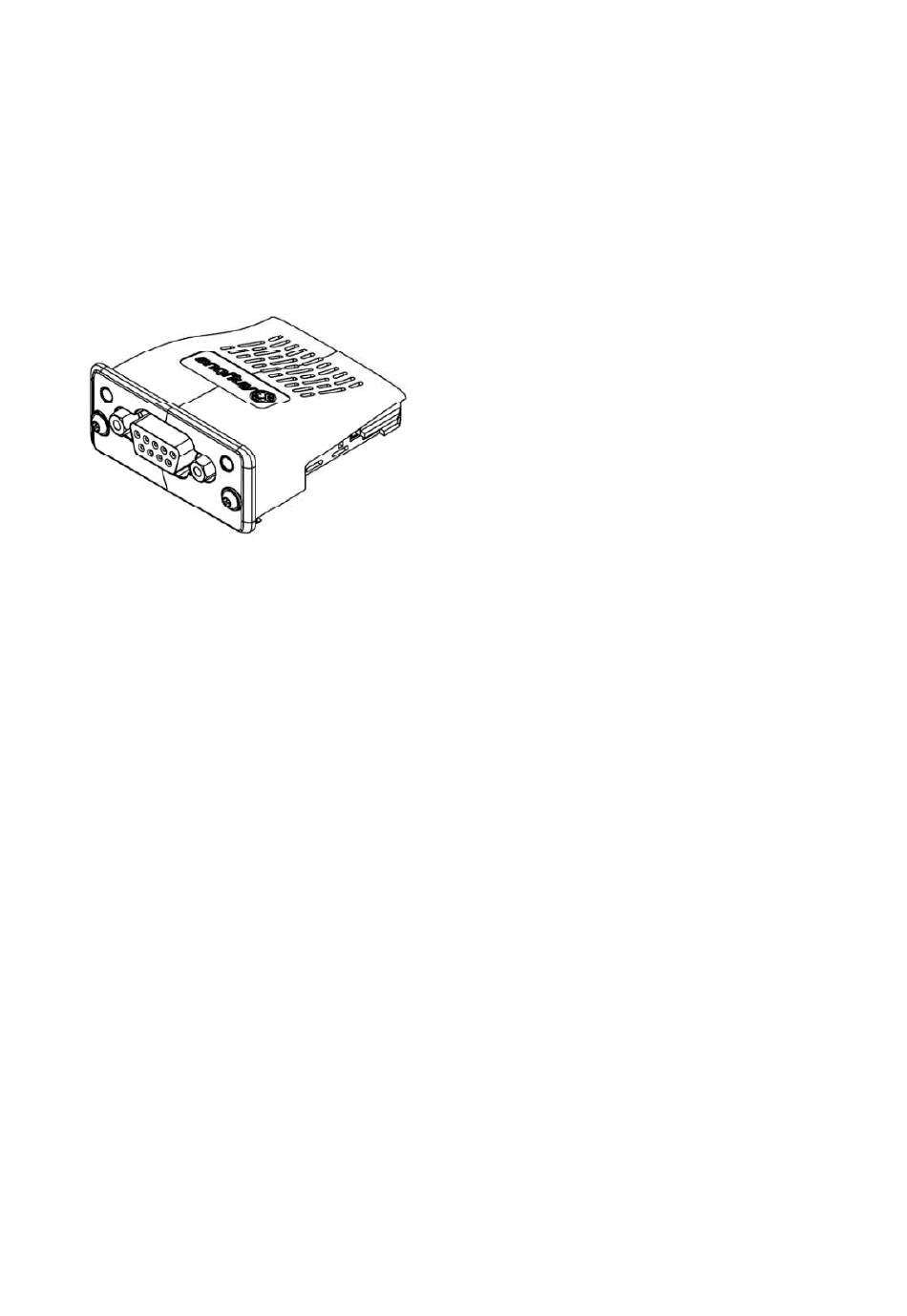

Abb. 5-5: Externe Kommunikationsarchitektur: Optionales Anybus-Steckmodul
Dokument Nr.: PQ-01-12-21-BA
Revision 01 | 08.03.2016
Seite 17
