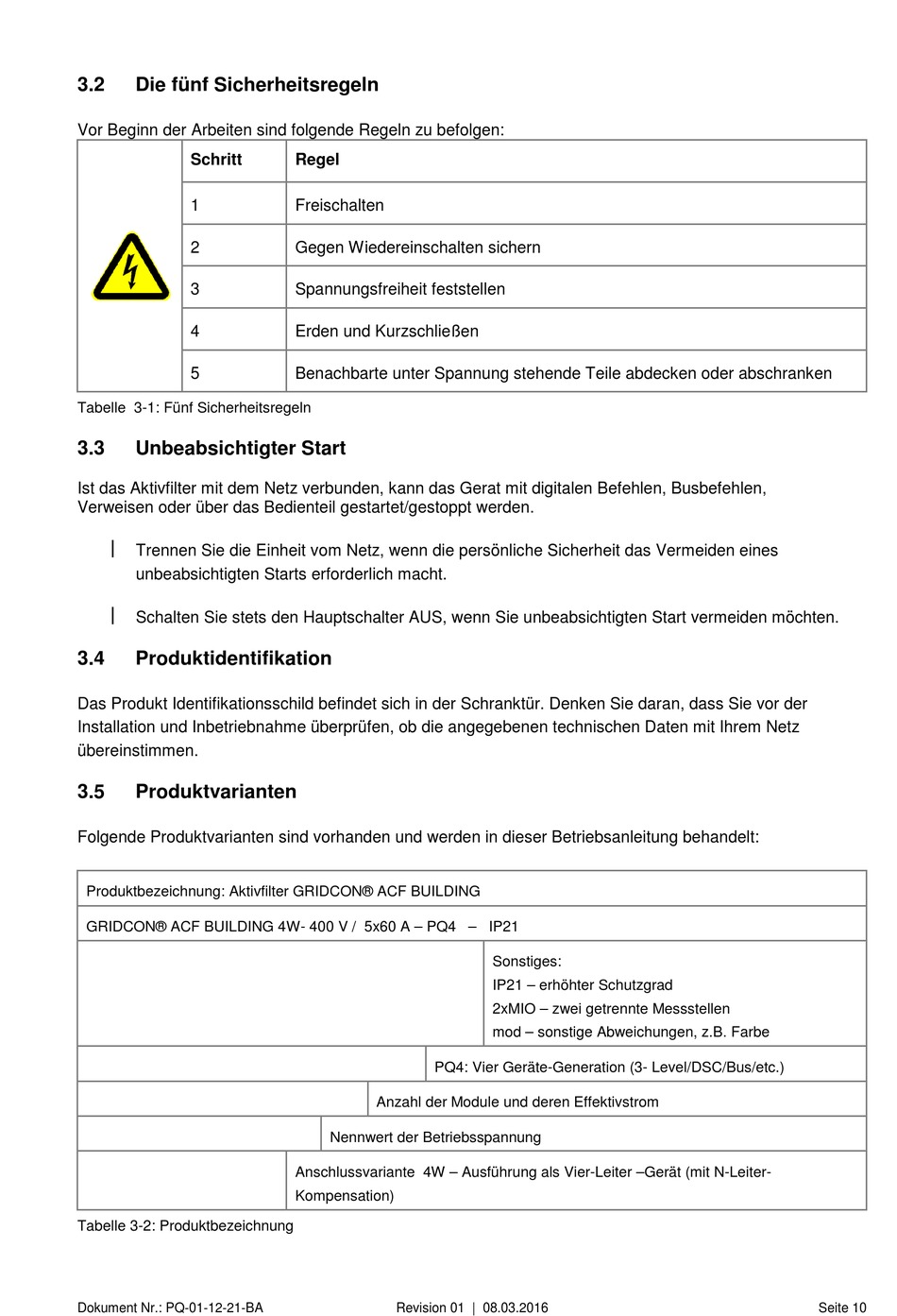

3.2
Die fünf Sicherheitsregeln
Vor Beginn der Arbeiten sind folgende Regeln zu befolgen:
Schritt
1
2
3
4
5
Tabelle 3-1: Fünf Sicherheitsregeln
3.3
Unbeabsichtigter Start
Ist das Aktivfilter mit dem Netz verbunden, kann das Gerat mit digitalen Befehlen, Busbefehlen,
Verweisen oder über das Bedienteil gestartet/gestoppt werden.
Trennen Sie die Einheit vom Netz, wenn die persönliche Sicherheit das Vermeiden eines
unbeabsichtigten Starts erforderlich macht.
Schalten Sie stets den Hauptschalter AUS, wenn Sie unbeabsichtigten Start vermeiden möchten.
3.4
Produktidentifikation
Das Produkt Identifikationsschild befindet sich in der Schranktür. Denken Sie daran, dass Sie vor der
Installation und Inbetriebnahme überprüfen, ob die angegebenen technischen Daten mit Ihrem Netz
übereinstimmen.
3.5
Produktvarianten
Folgende Produktvarianten sind vorhanden und werden in dieser Betriebsanleitung behandelt:
Produktbezeichnung: Aktivfilter GRIDCON® ACF BUILDING
GRIDCON® ACF BUILDING 4W- 400 V / 5x60 A – PQ4 – IP21
Tabelle 3-2: Produktbezeichnung
Dokument Nr.: PQ-01-12-21-BA
Regel
Freischalten
Gegen Wiedereinschalten sichern
Spannungsfreiheit feststellen
Erden und Kurzschließen
Benachbarte unter Spannung stehende Teile abdecken oder abschranken
PQ4: Vier Geräte-Generation (3- Level/DSC/Bus/etc.)
Anzahl der Module und deren Effektivstrom
Nennwert der Betriebsspannung
Anschlussvariante 4W – Ausführung als Vier-Leiter –Gerät (mit N-Leiter-
Kompensation)
Revision 01 | 08.03.2016
Sonstiges:
IP21 – erhöhter Schutzgrad
2xMIO – zwei getrennte Messstellen
mod – sonstige Abweichungen, z.B. Farbe
Seite 10
