Nummer
Bezeichnung
1.
Mess- und I/O- Modul (MIO)
2.
Lufteinlass
3.
NH 000 Sicherungslasttrennschalter
4.
Regelcomputer (CCU)
5.
Touchpanel
6.
Luftauslass
7.
Lüfter für Leistungsmodule (IGBT Modul)
8.
IGBT Leistungsmodul (IPU)
9.
Netzanschluss / Sammelschiene
10.
24 V DC Stromversorgung
11.
Klemmleiste
12.
Überstromschutzeinrichtungen (Leitungsschutzschalter)
13.
Hauptschalter

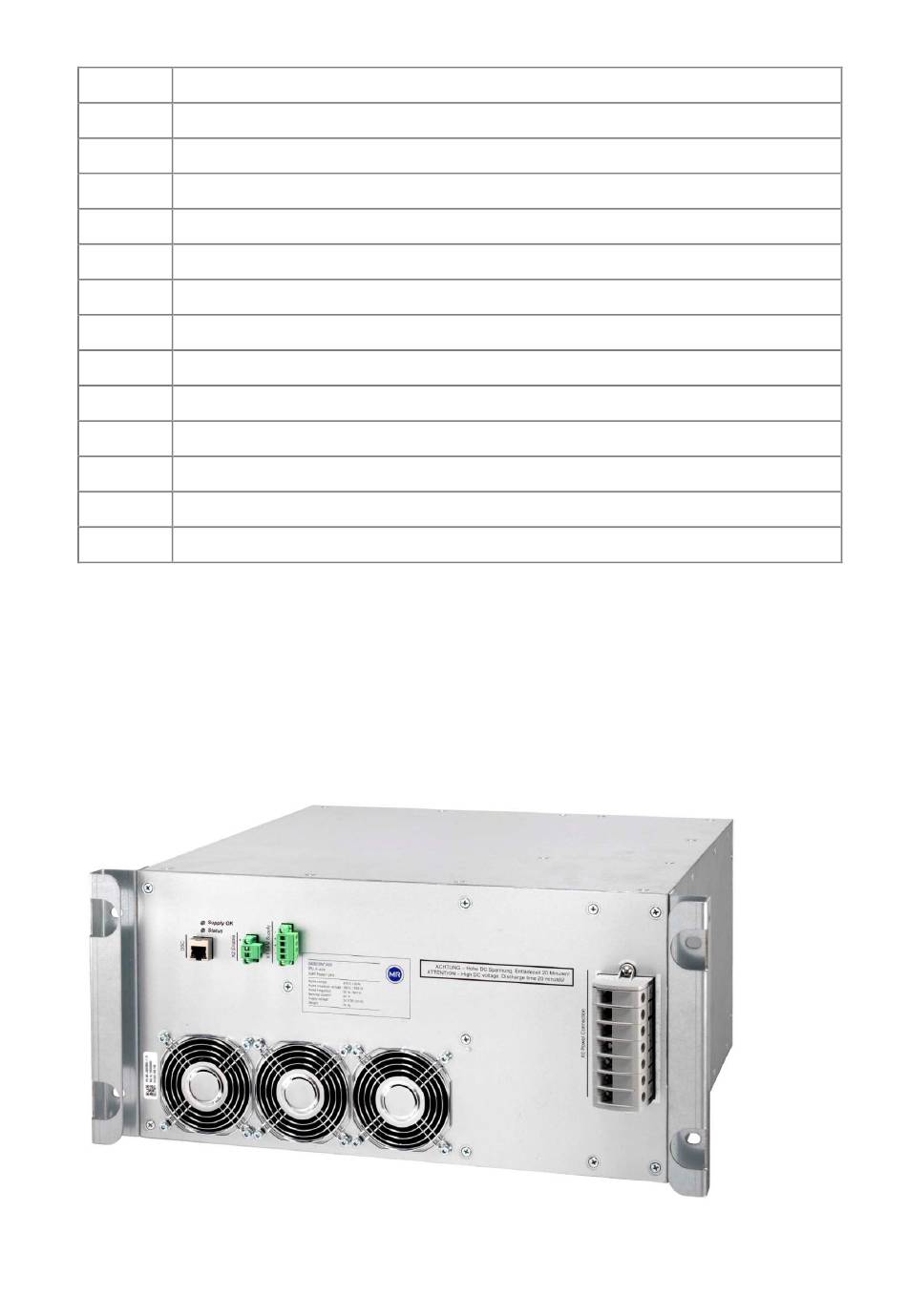

Table 5-1: Legende der Hauptkomponenten GRIDCON® ACF BUILDING
5.1
Hauptkomponenten
5.1.1
IGBT Leistungsmodul (IPU)
Das Leistungsmodul besteht aus einem IGBT-Wechselrichter mit DC-Zwischenkreiskondensatoren inkl.
Filterschaltungen (EMC- und LCL-Filter). Außerdem sind Überstromschutzeinrichtungen extern des IPU
Moduls im Schaltschrank zum Halbleiter- und Leitungsschutz angeordnet. Die Funktion der IPU ist es, den
Kompensationsstrom zu erzeugen.
Abb.. 5-2: IGBT Leistungsmodul (IPU)
Dokument Nr.: PQ-01-12-21-BA
Revision 01 | 08.03.2016
Seite 13
